Подземная железобетоннаясборная насосная станция
Заводские элементы, сборка на площадке.
Сборный железобетон и коррозионностойкая облицовка HDPE
формируют подземный пожарный резервуар и станцию, согласуя запас воды, подачу и поверхность.
Конструкция с композитной облицовкой
Железобетон несёт нагрузку, HDPE защищает контакт с водой
Основные элементы изготовлены на заводе
Балки, колонны и стеновые модули для сборки на месте
Оборудование под землёй
Наземное использование по условиям засыпки

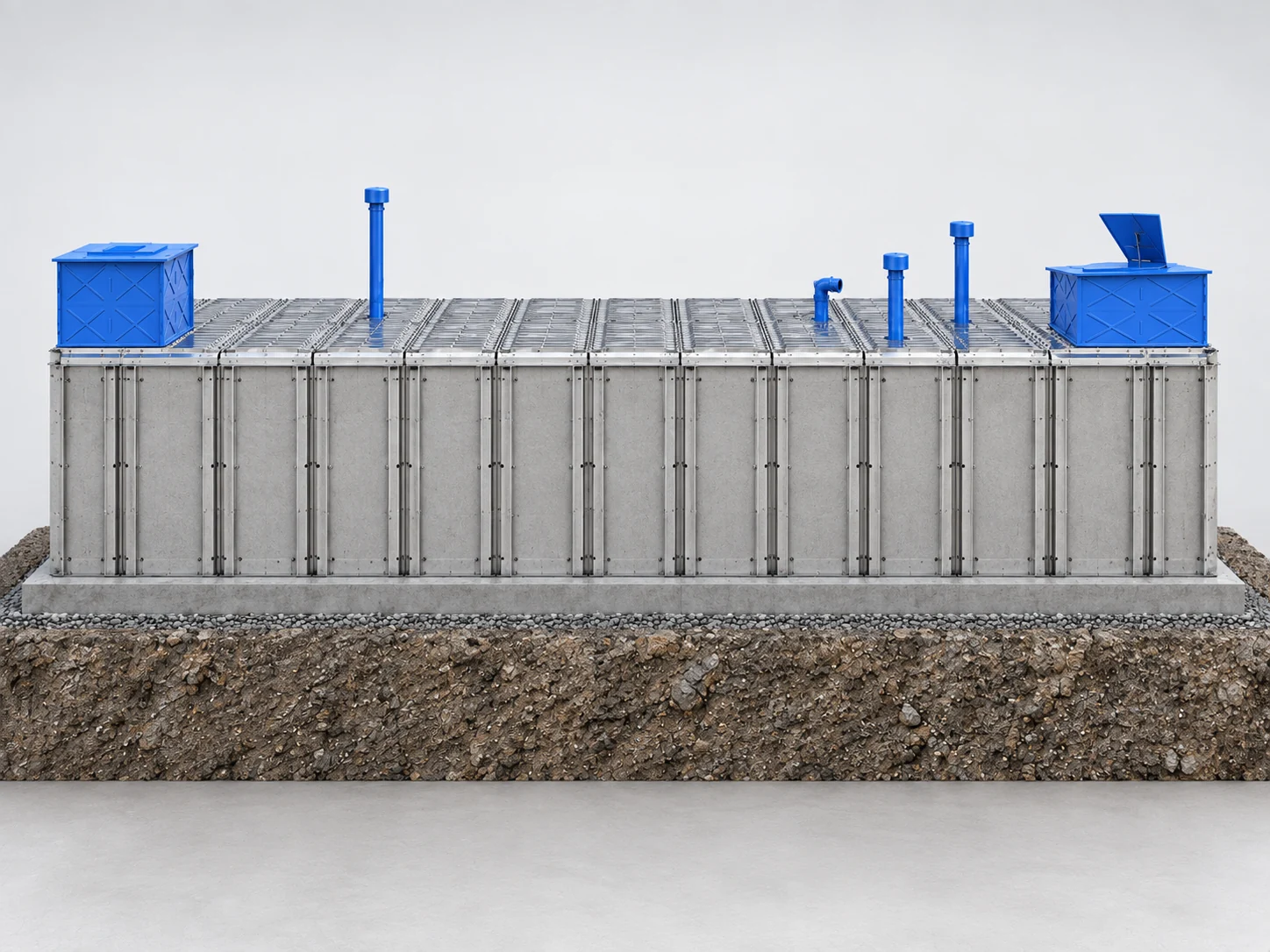

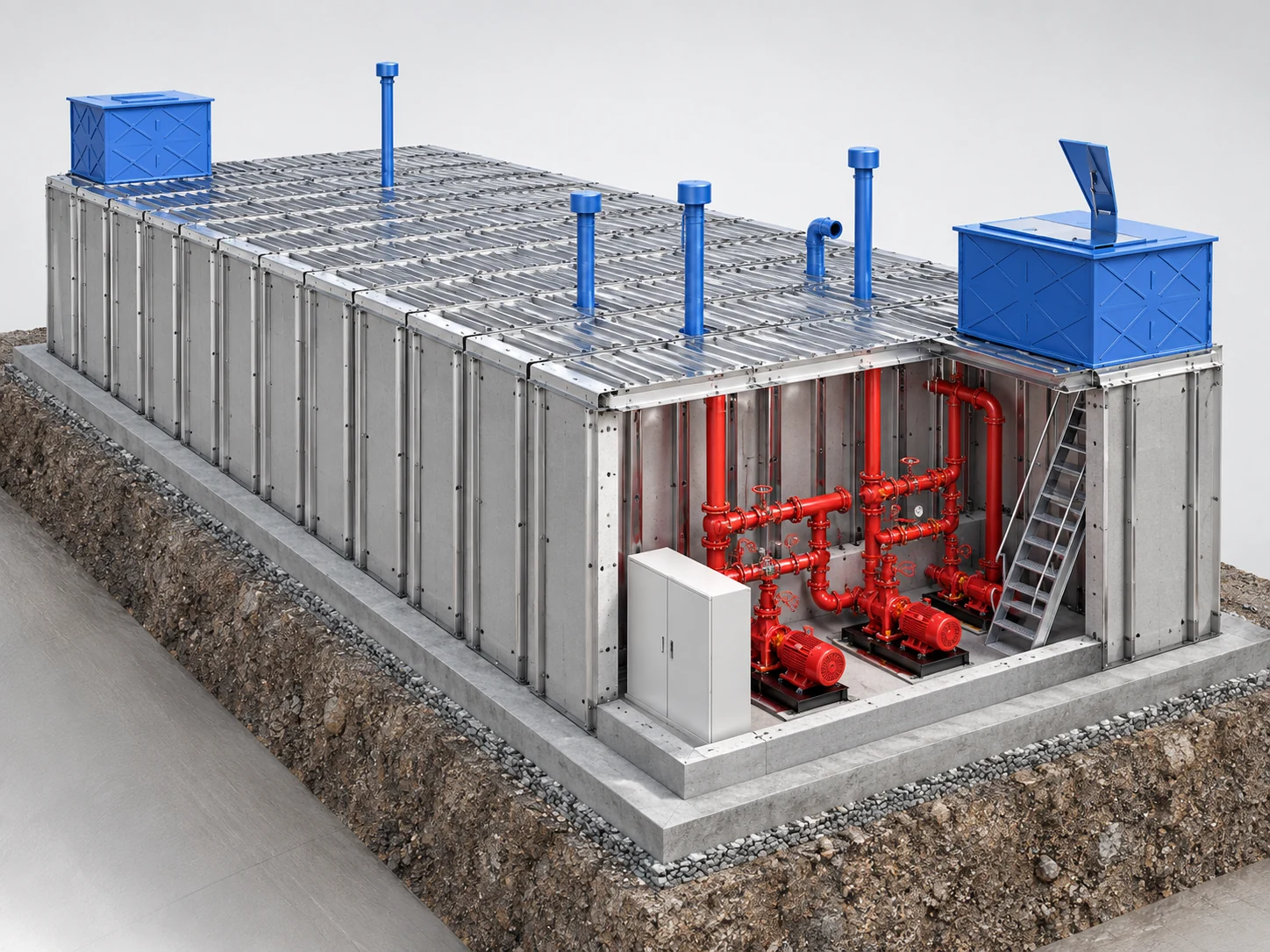

01 / INSIDE THE STRUCTURE
От одной панели —
до полной насосной станции.
Резервуар, насосное помещение и верхние элементы согласованы.
Выберите узел для изучения конструкции и функций.
COMPOSITE WALL
Бетон несёт нагрузку. HDPE контактирует с водой.
Стеновые панели объединяют железобетон и жёсткую коррозионностойкую смолу HDPE с анкерным креплением. Облицовка соединяется с несущим слоем при изготовлении; соединения панелей и гидроизоляция швов формируют резервуар.
WATER STORAGE
Запас воды под условия площадки.
Модули резервуара согласуются с полезным объёмом, планом и насосным помещением. Вход, всасывание, перелив, слив и контроль уровня уточняются совместно.
PUMP ROOM
Оборудование и доступ планируются вместе.
Пожарные насосы, стабилизатор, арматура и управление размещаются в помещении. Подбор по расходу, напору и зонам с рабочими и сервисными проходами.

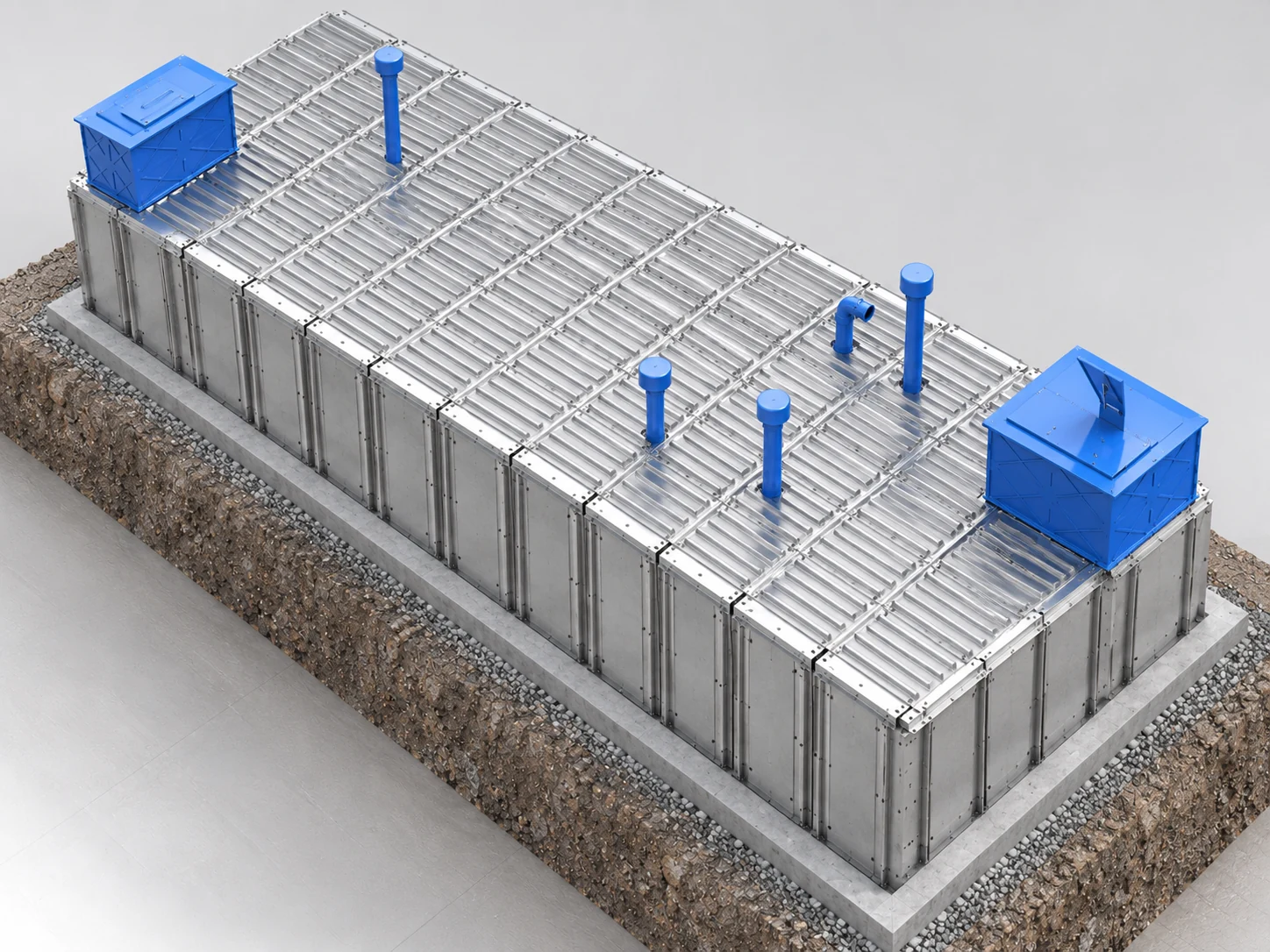

ACCESS & VENTILATION
Под землёй, но доступно обслуживанию.
Вход, вентиляция и верхние принадлежности согласуются с отметками участка. Дренаж и доставка определяют вход, перекрытие и каркас проверяются по конструкции и засыпке.

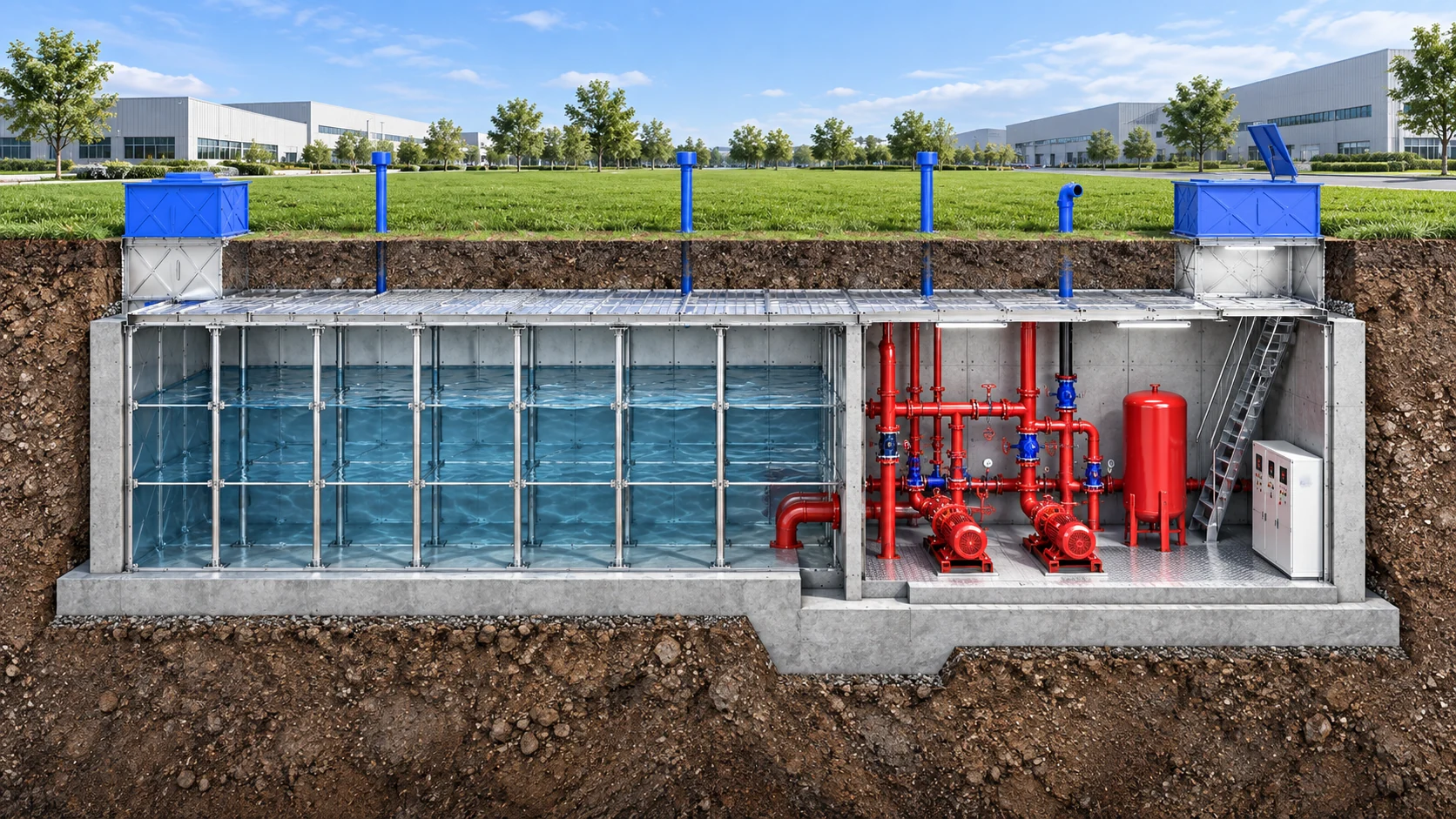

02 / BELOW GROUND. ABOVE POSSIBILITIES.
Оборудование под землёй.
Поверхность для вашего проекта.
Озеленение, проходы, парковка или дороги
планируются по нагрузкам и толщине грунта.
Сначала назначение поверхности
Уточните озеленение, дороги и парковки на генплане, затем подземное оборудование.
Проверка нагрузок
Транспорт, засыпка, грунтовые воды и всплытие определяют балки, колонны и перекрытие.
Сервисный доступ в общем проекте
Люки, вентиляция, дренаж и доставка должны обеспечивать последующую эксплуатацию.
Проезд транспорта требует расчёта по фактическим нагрузкам, засыпке и конструкции; схема лишь показывает пространственные связи.
03 / FROM FACTORY TO SITE
Изготовление на заводе.
Сборка на площадке.
Основные этапы на реальных фотографиях.
Порядок и узлы определяются проектом.

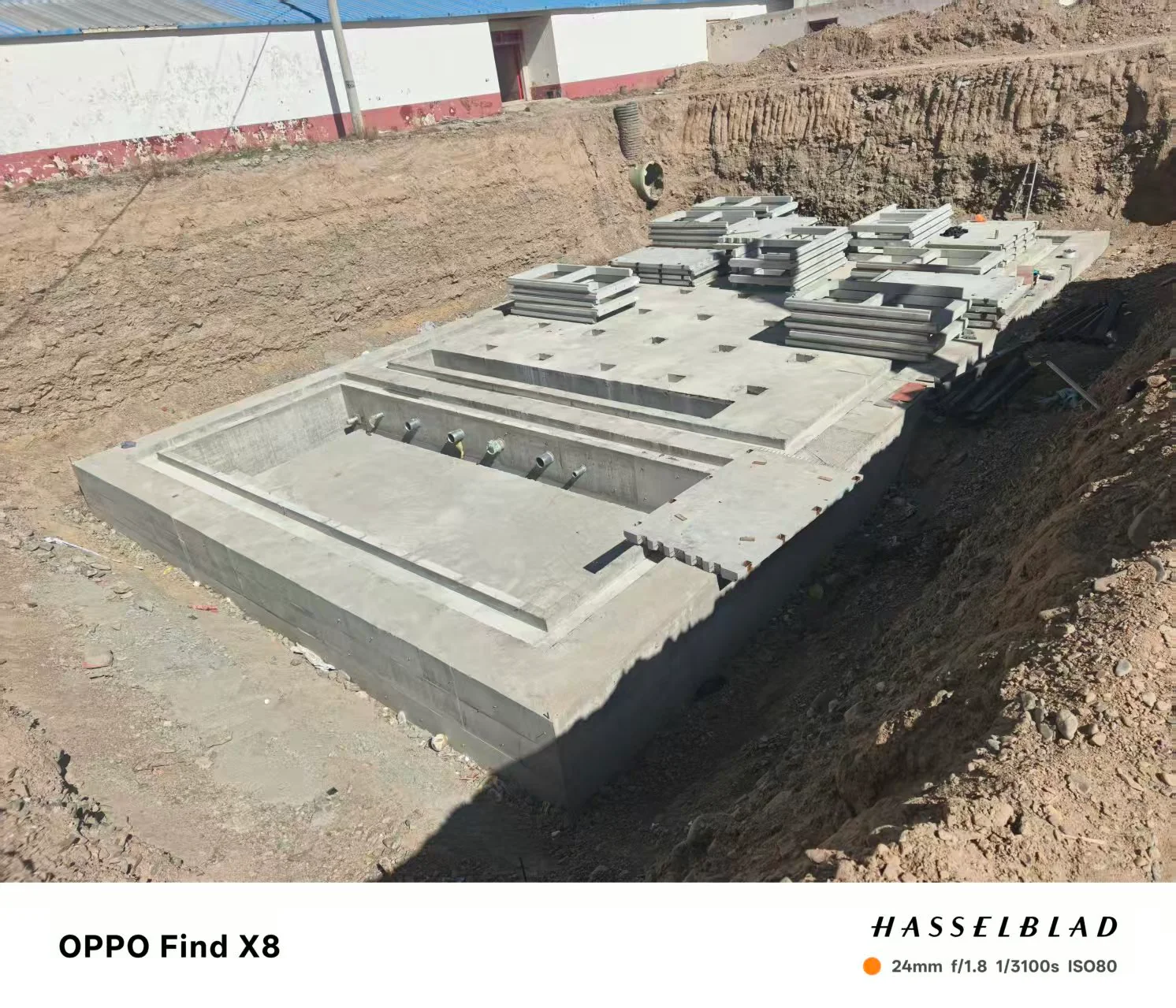

01Изготовление основания
Проверка геологии, грунтовых вод и всплытия, котлован и основание.

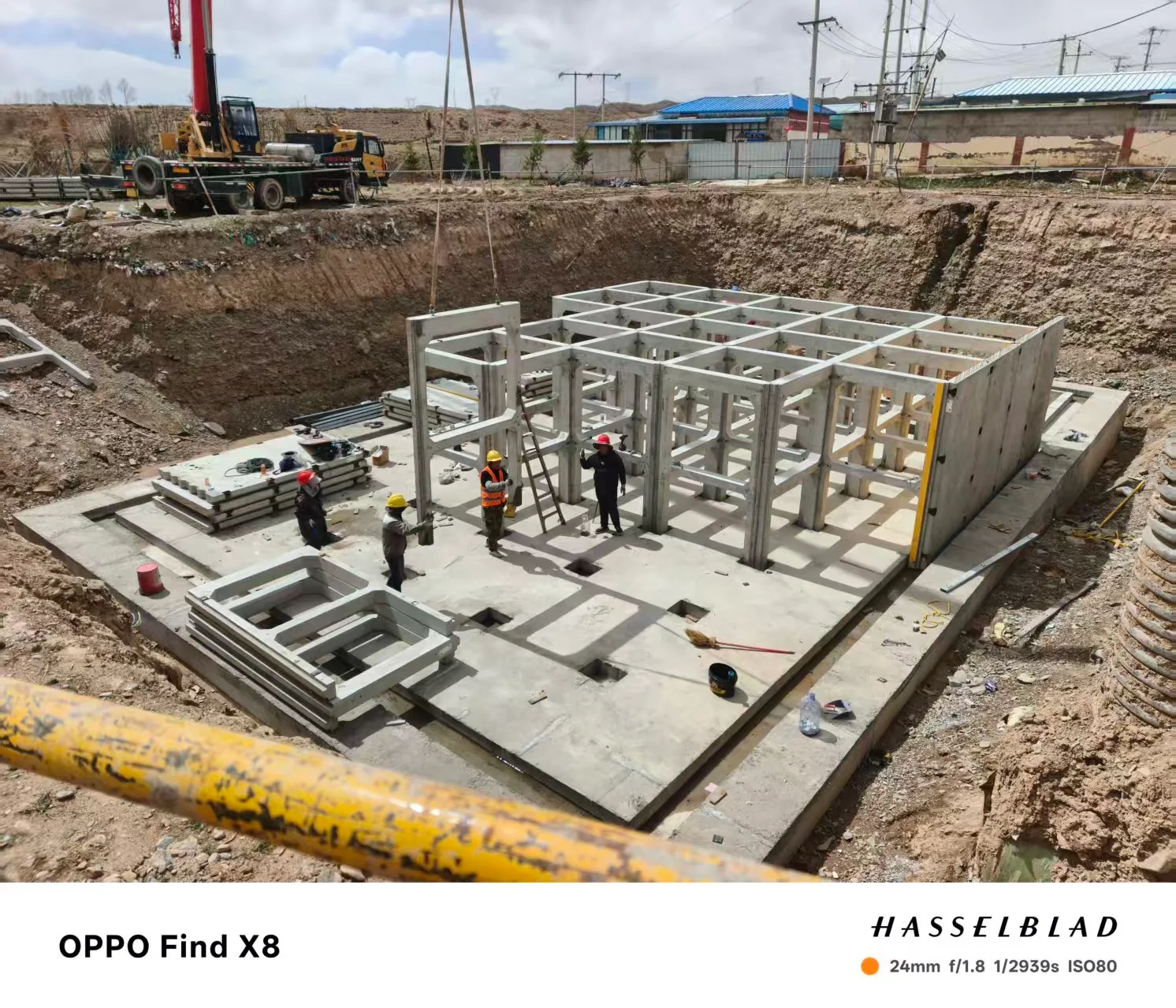

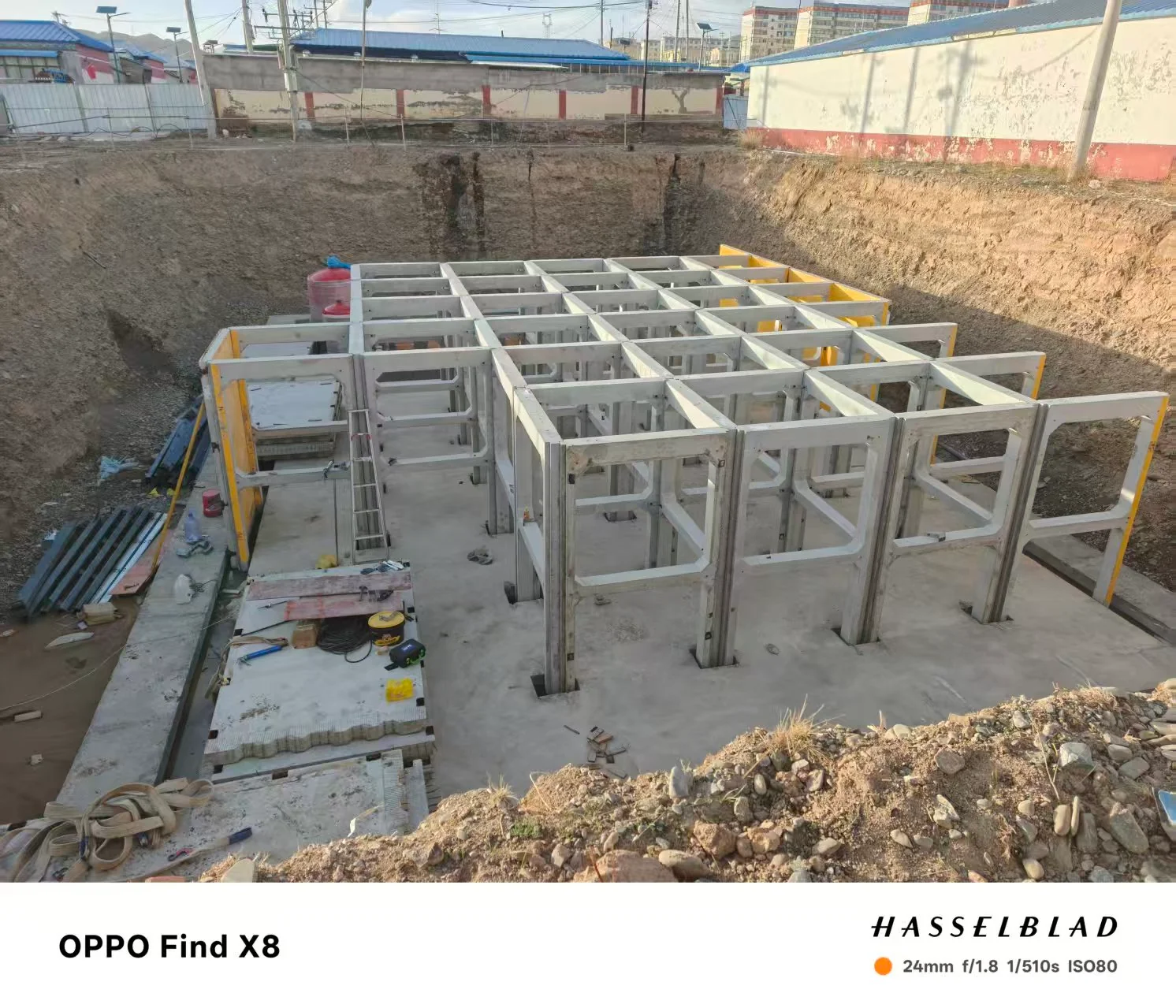

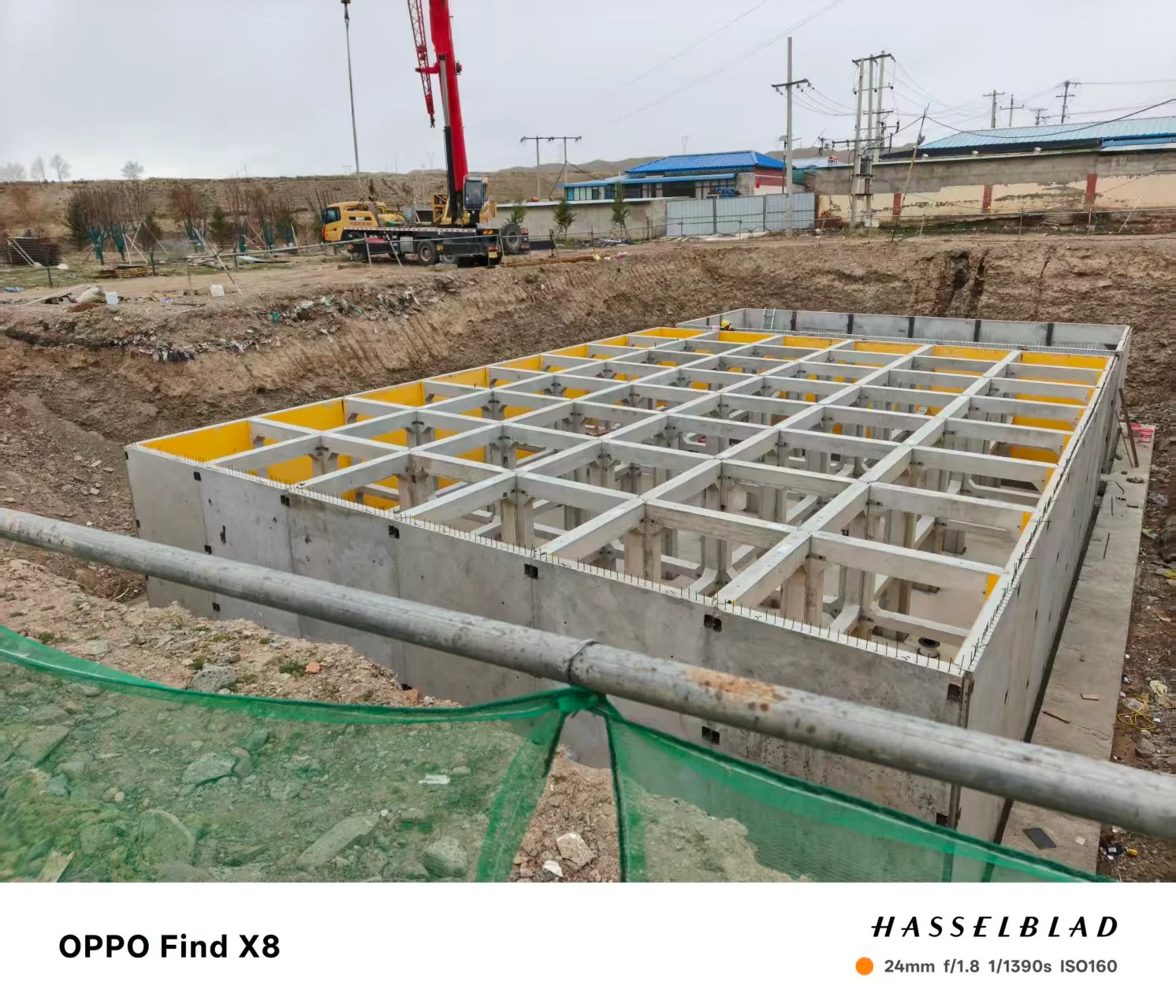

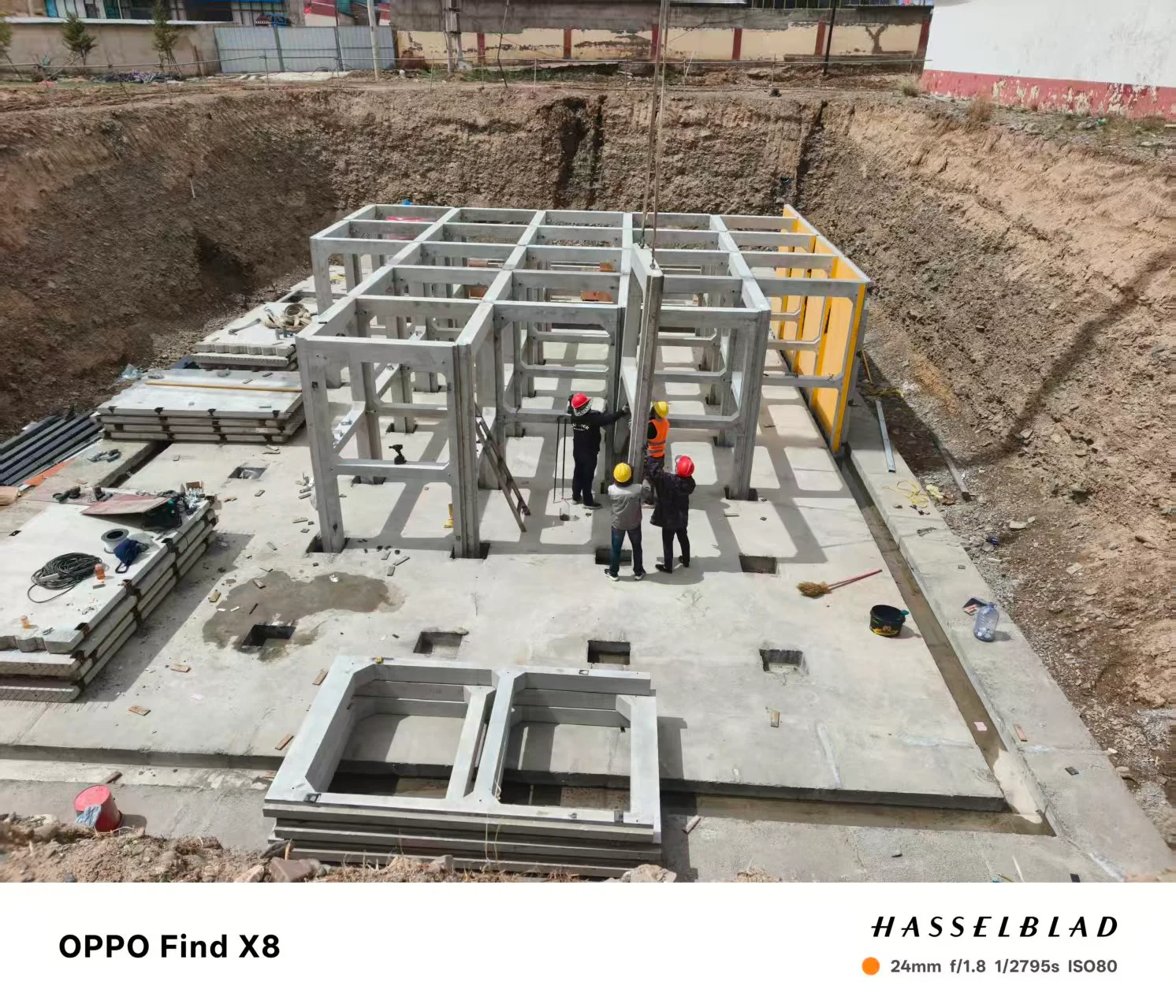

02Установка элементов
Проверка, позиционирование и монтаж балок, колонн и панелей.
03Соединения и гидроизоляция
Соединение элементов, дополнительное бетонирование пазов и защита швов.

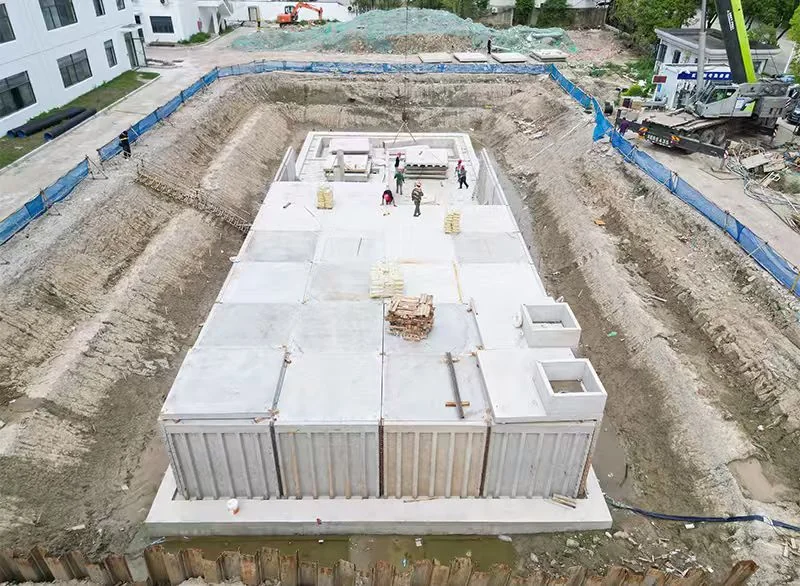

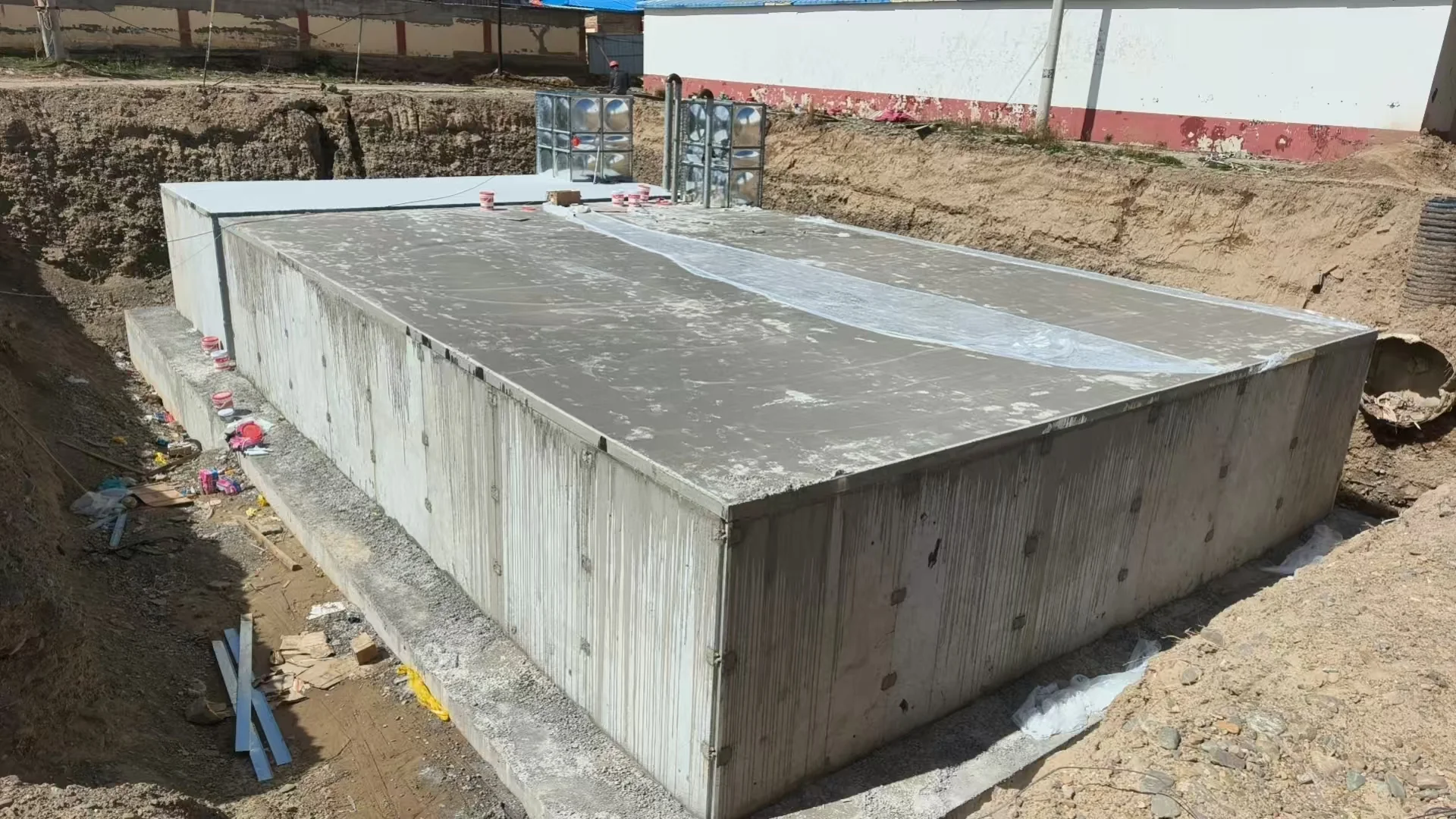

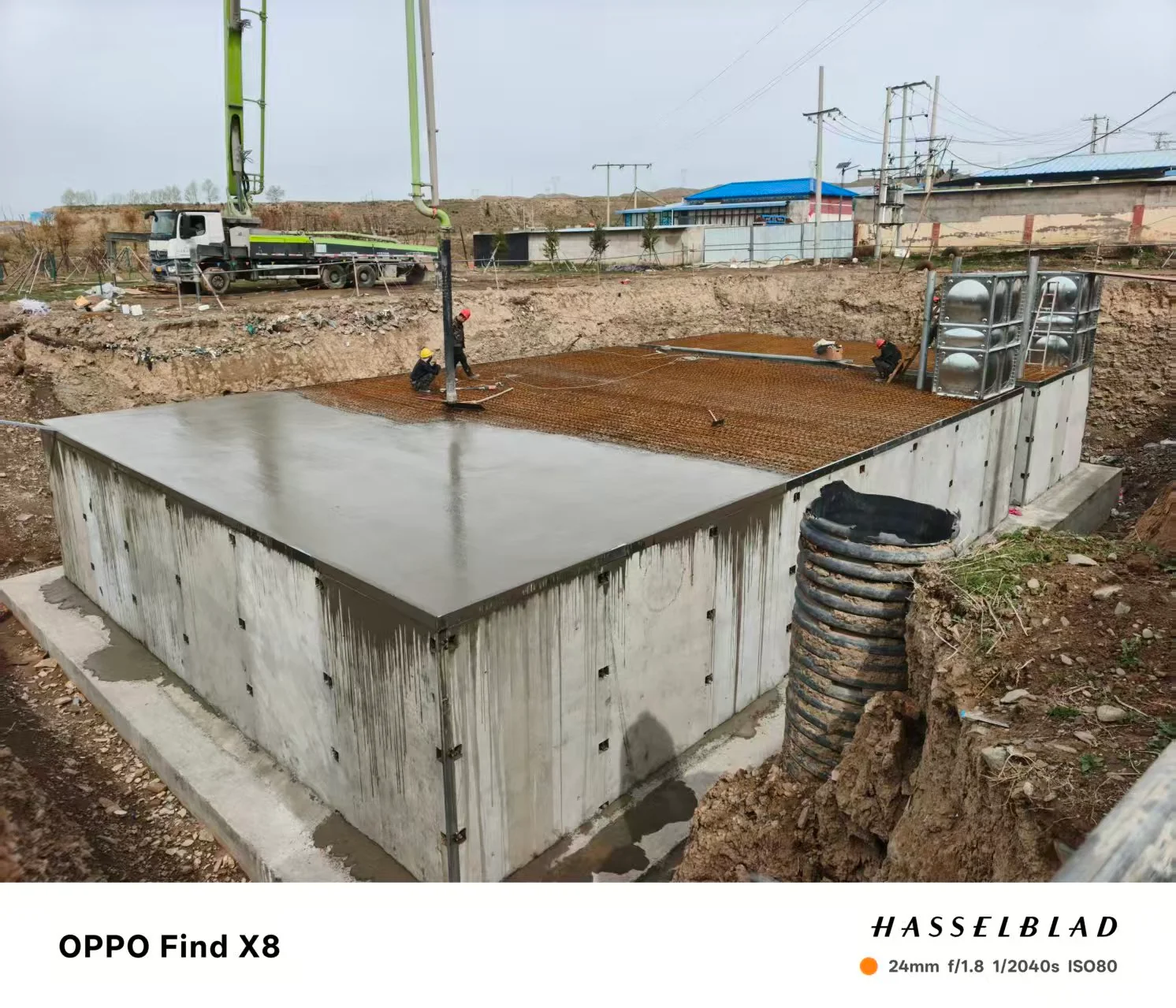

04Перекрытие и принадлежности
Установка перекрытия, входа и вентиляции по проекту.

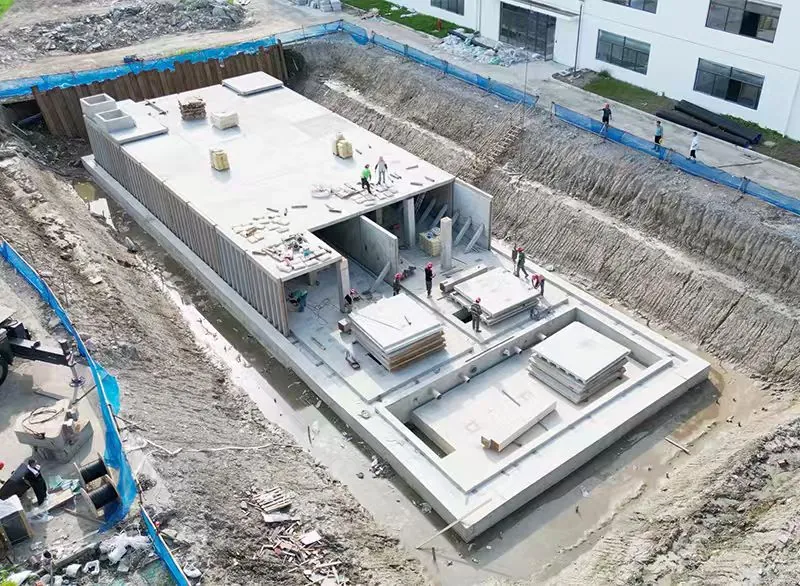

05Оборудование и проверки
Подключение насосов, труб и управления, наполнение и наладка.
06Засыпка и передача
Засыпка по решению, восстановление площадки и передача документации.

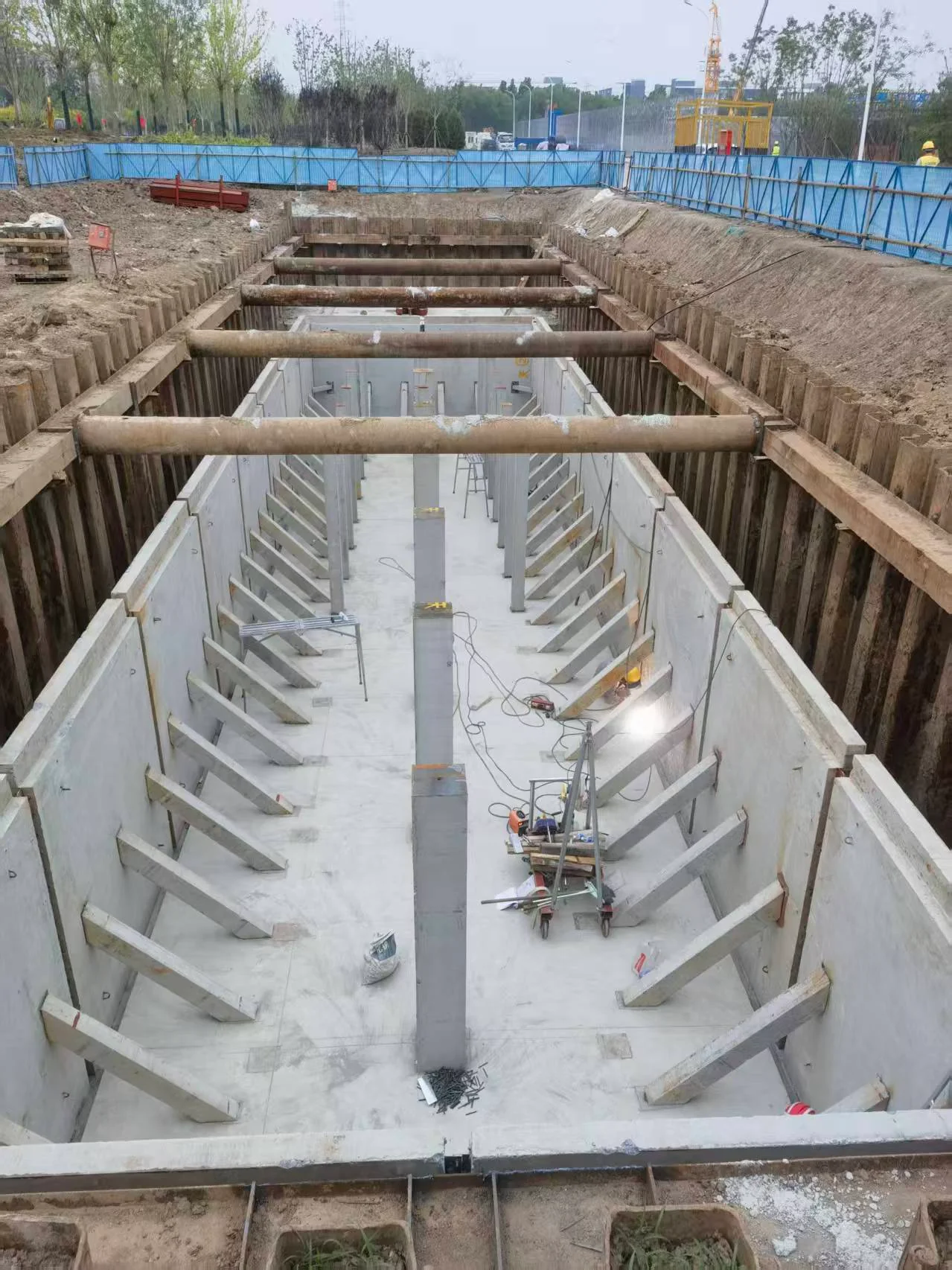

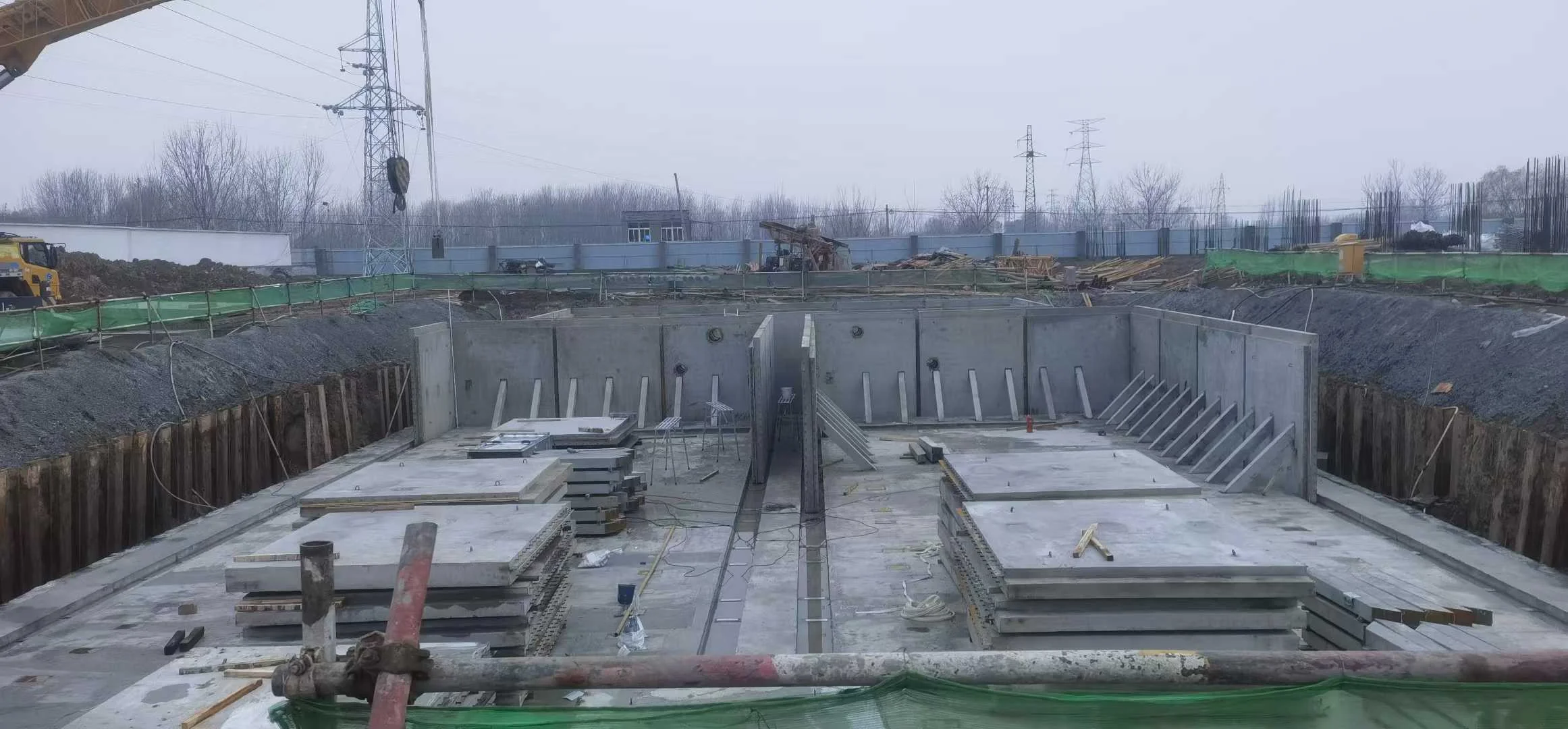

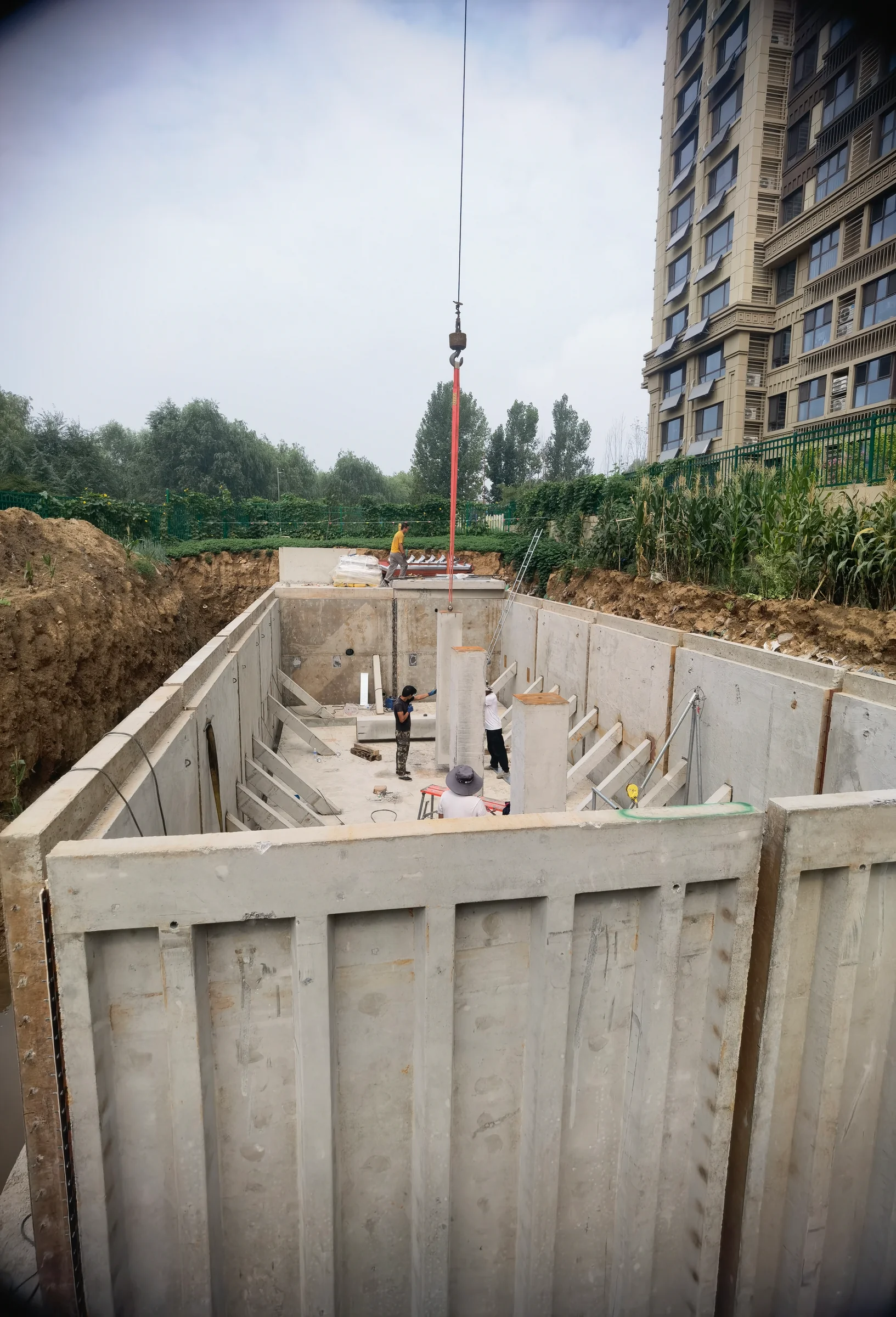

04 / REAL CONSTRUCTION. REAL DETAILS.
Посетите строительную площадку.
Рассмотрите каждый этап сборки.
Исходные фото сохраняют реальное состояние строительства.
Нажмите для подробного просмотра.
Пауза при наведении · Стрелки · Пролистывание · Увеличение
Фото только повёрнуты, пропорционально уменьшены и сжаты; исходное изображение сохранено. Показаны разные этапы, комплектации и условия проектов.
05 / ENGINEERED FOR YOUR SITE
Подходящее решение
начинается с конкретных условий.
После уточнения запаса и пожарных режимов
согласуются конструкция, оборудование и подключения.
Основы комплектации и подбора
| Продуктовая система | PLRC — сборная усиленная железобетонная пожарная станция с коррозионностойкими модулями |
|---|---|
| Конструкция стен | Сборный железобетон + анкерная композитная облицовка HDPE |
| Запас воды | По полезному пожарному объёму, плану и уровням |
| Комплектация насосов | Расход, напор, рабочие/резервные насосы и стабилизация по проекту |
| Подземные условия | Засыпка, нагрузки, геология, грунтовые воды и проверка всплытия |
| Инженерные подключения | Отметки труб, питание, автоматика, вентиляция, дренаж и сервис |
Размеры, несущая способность, параметры и поставка определяются согласованным техническим решением.
01Области применения＋
Решение рассматривается для пожарного оснащения промышленных парков, накопителей, ветровых, солнечных и общественных объектов. Применимость уточняется по пожарному проекту и площадке.
02Какие исходные данные нужны＋
Генплан, полезный запас, расход и напор, уровень грунтовых вод и геология, назначение поверхности и нагрузки, внешние трубы и питание.
03Как определить проезд транспорта＋
Проверить перекрытие, балки, колонны, опоры станции и основание по транспорту и засыпке; учесть положение люков в наземной планировке.
04Как согласовать передачу и обслуживание＋
По согласованному решению проверить элементы, выполнить монтаж, наполнение, наладку и передачу документов. Сохранить доступ, вентиляцию и дренаж для обслуживания.
EPANEL / ENGINEERING SUPPORT
Подземное пространство —
Решение для вашего пожарного водоснабжения.
Предоставьте площадку и пожарные требования —
EPANEL поможет уточнить конструкцию и оборудование.
