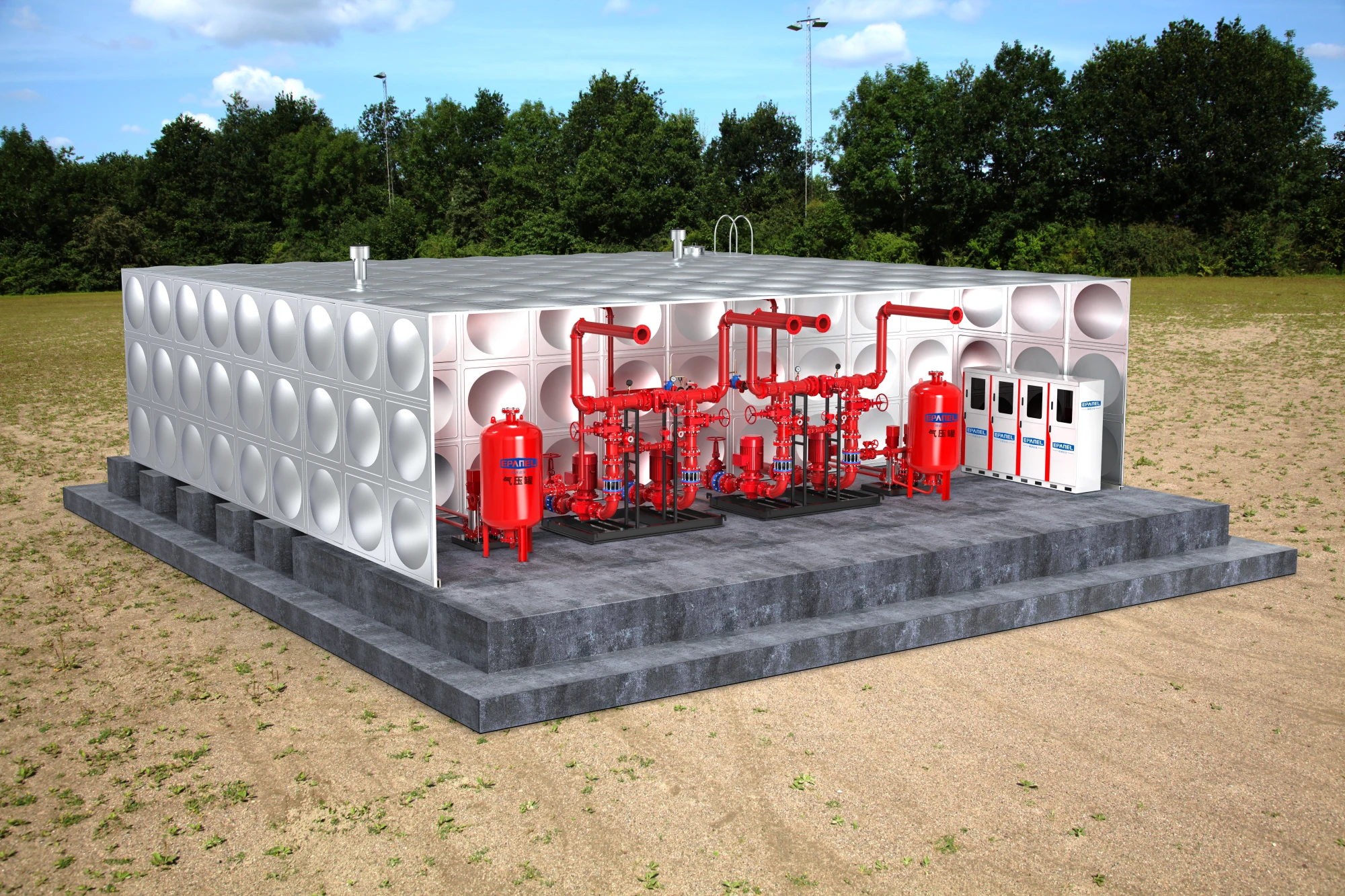

EPANEL / INTEGRATED FIRE PUMP STATION
Комплектная интеграция для упорядоченного пожарного водоснабжения.
Резервуар, насосы, трубы и электрическое управление объединены на поверхности,
согласуя каждое соединение от подбора до монтажа.
Комплектация с системным подходом
Монтаж, осмотры и обслуживание
Согласование запаса воды с площадкой
01 / SYSTEM COMPONENTS
Системный подход комплектной пожарной станции
объединяет хранение, подачу, соединения и управление.

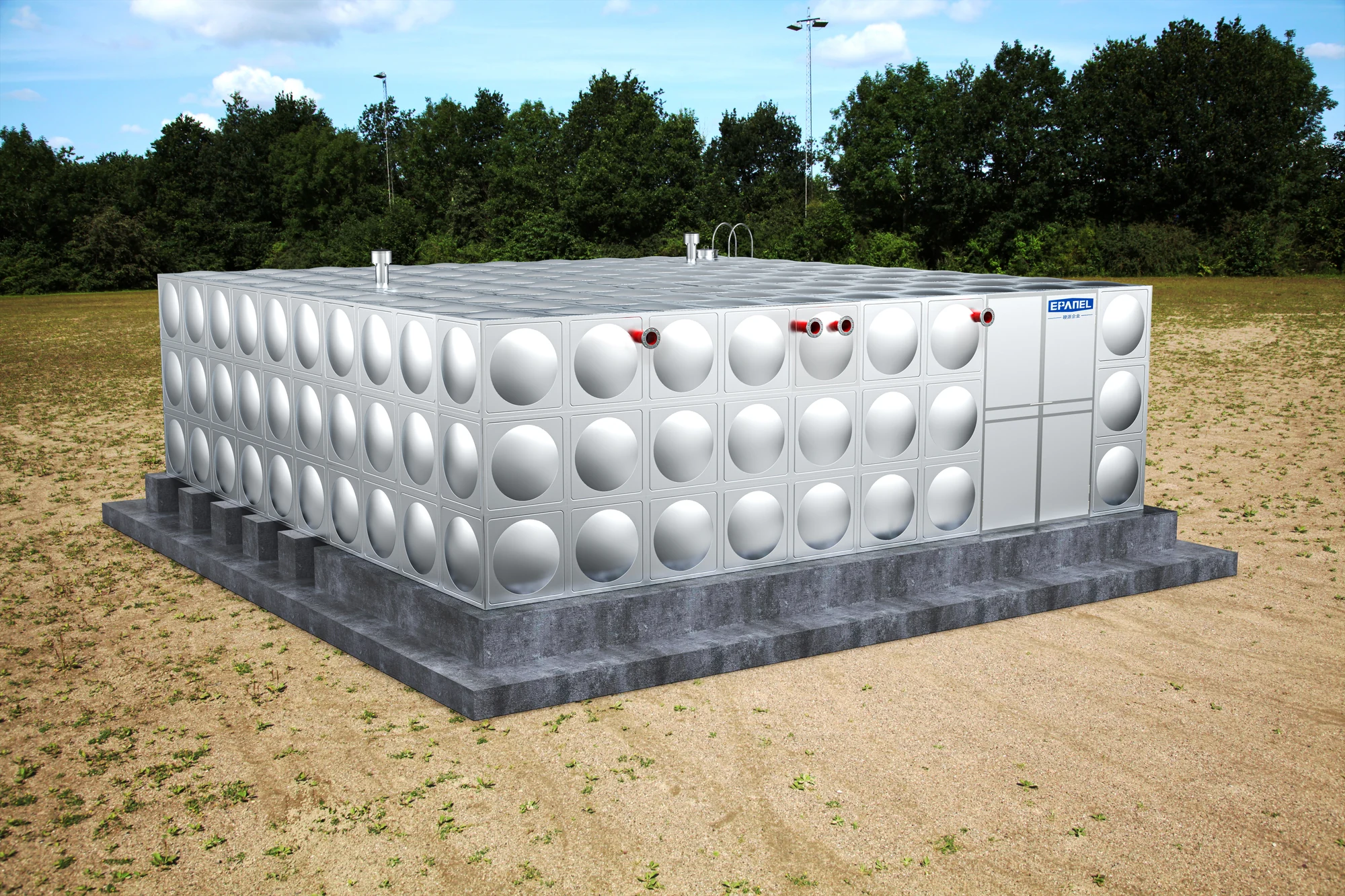

FIRE WATER STORAGE
Сборный резервуар и машинное помещение согласуются по полезному объёму, патрубкам и сервисному доступу. Материал, панели, опоры и уплотнения определяются проектом.

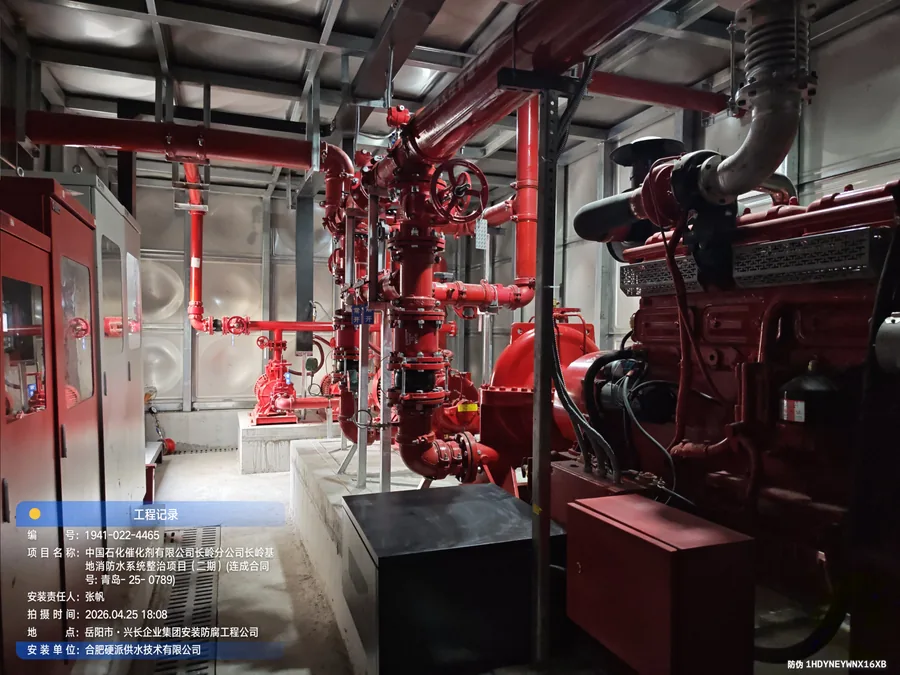

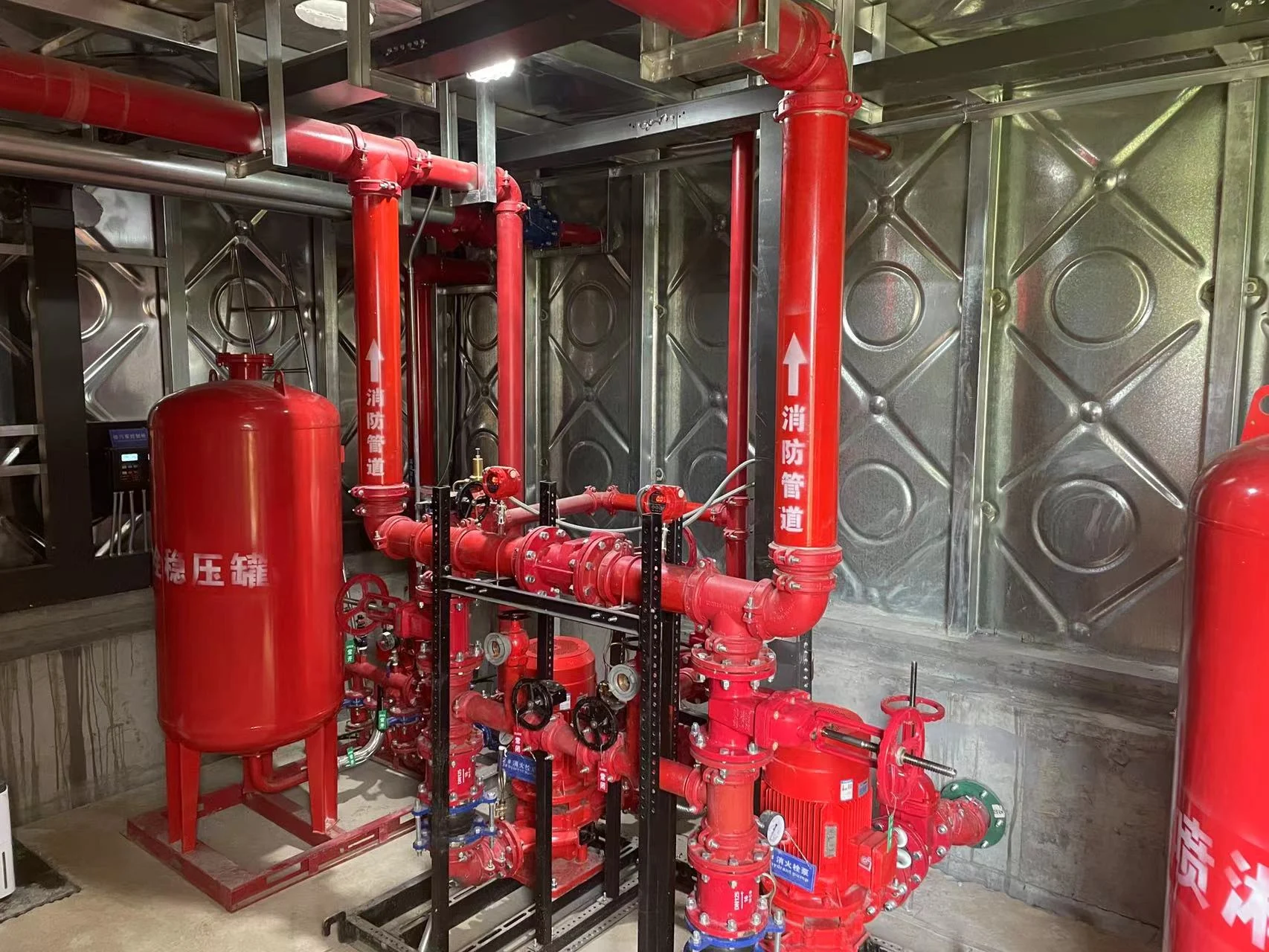

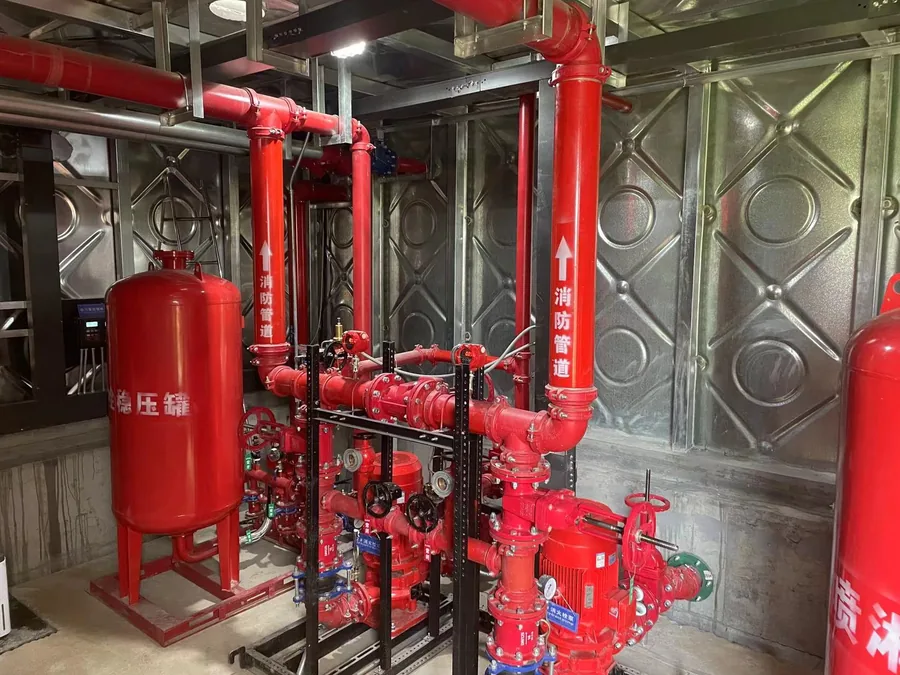

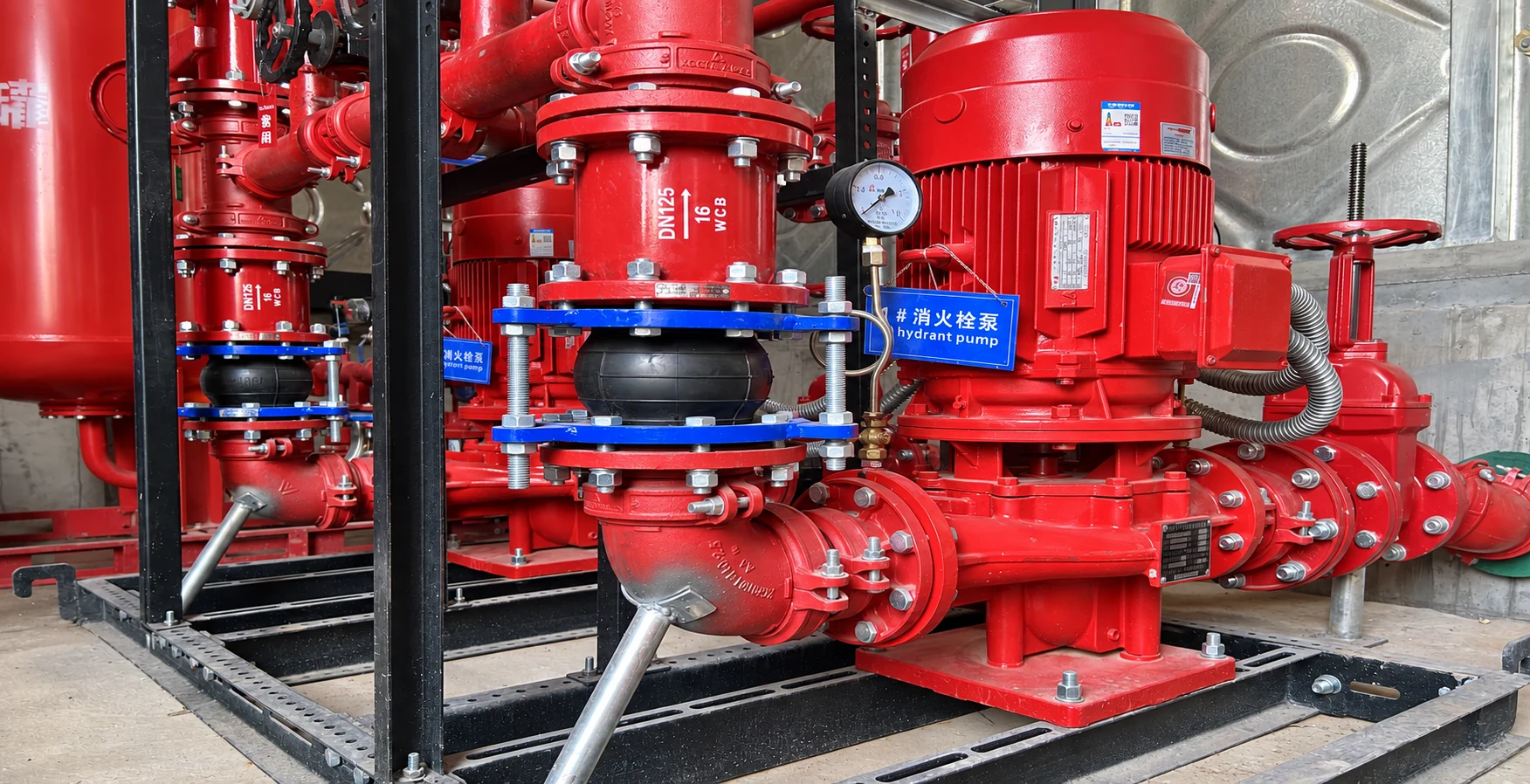

FIRE PUMP SET
Пожарные насосы, стабилизатор и трубы размещаются совместно. Расход, напор и зоны определяют насосы гидрантов и спринклеров и схему резерва.

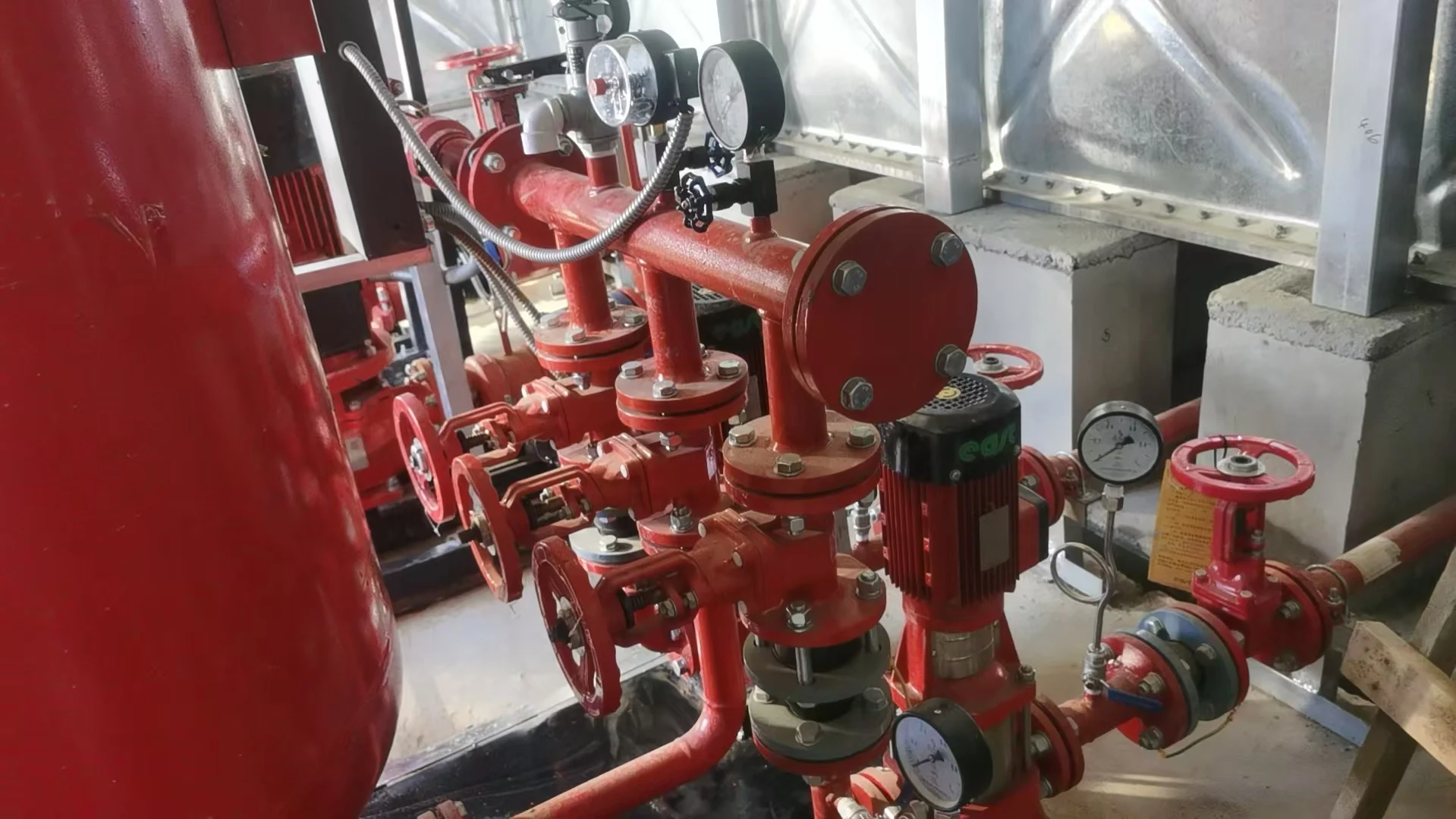

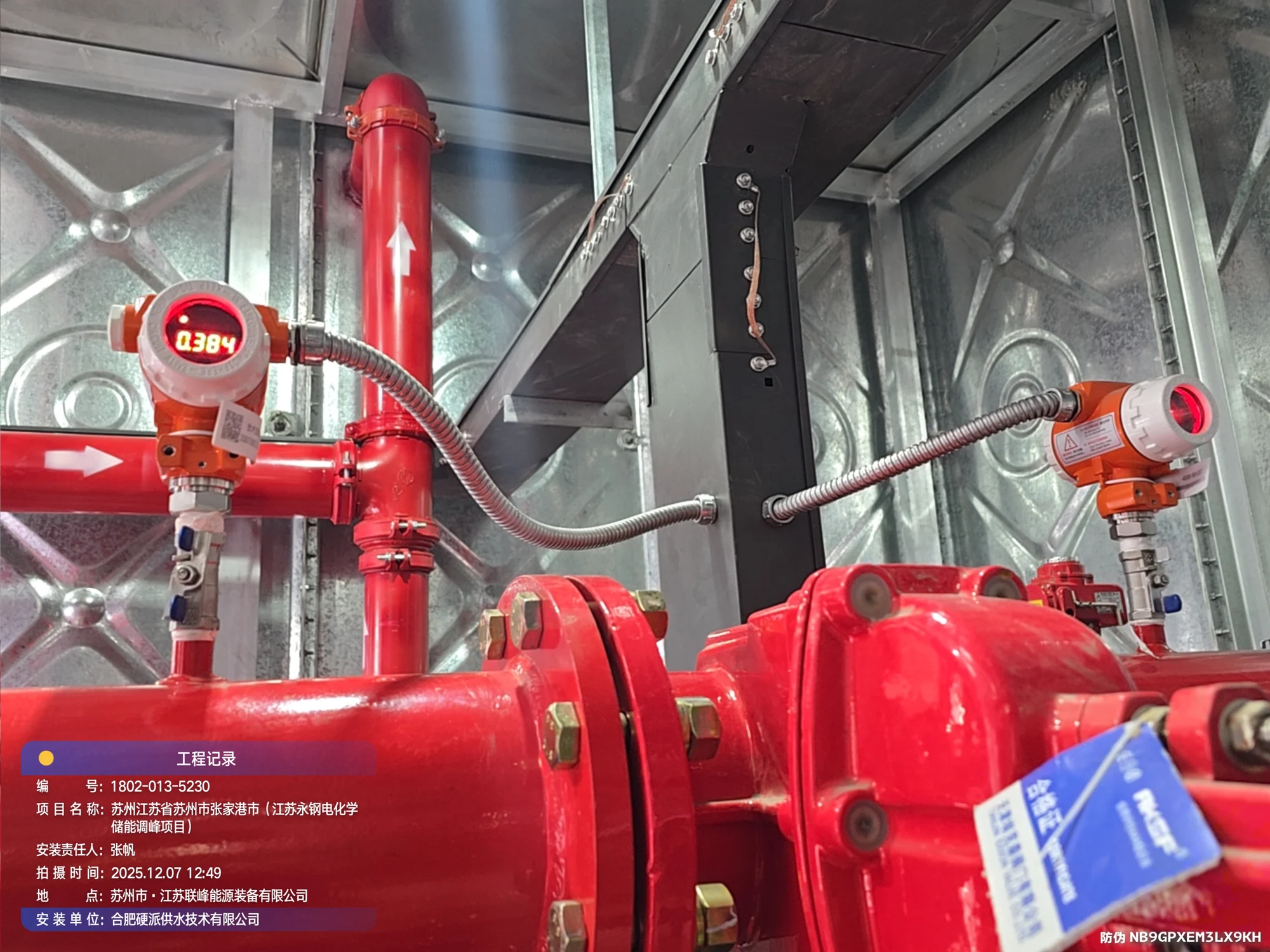

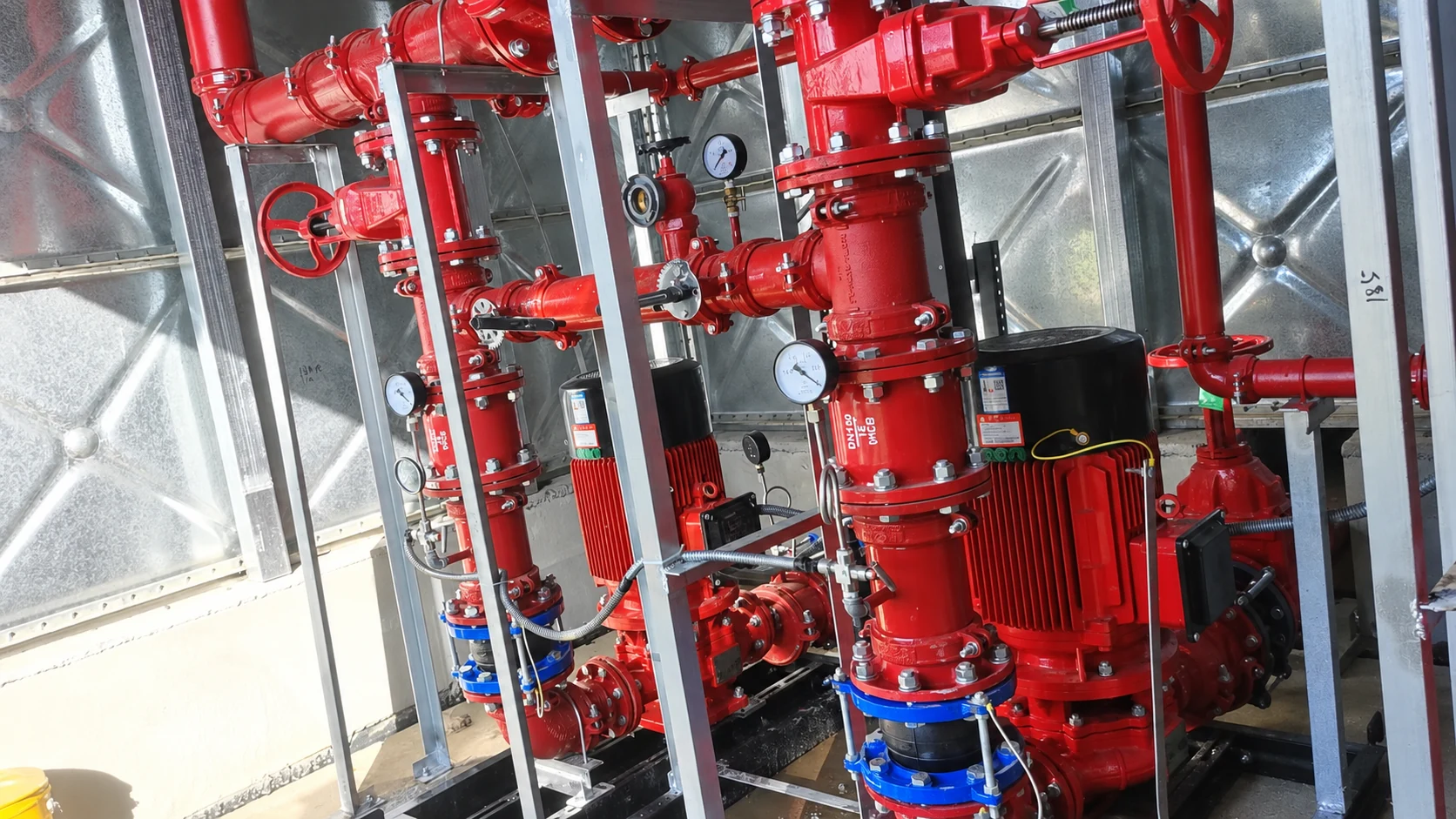

PIPING & VALVES
Всасывающие, напорные, испытательные и сливные линии согласуются с клапанами, приборами и опорами. Предусмотрите доступ для арматуры и снятия оборудования.

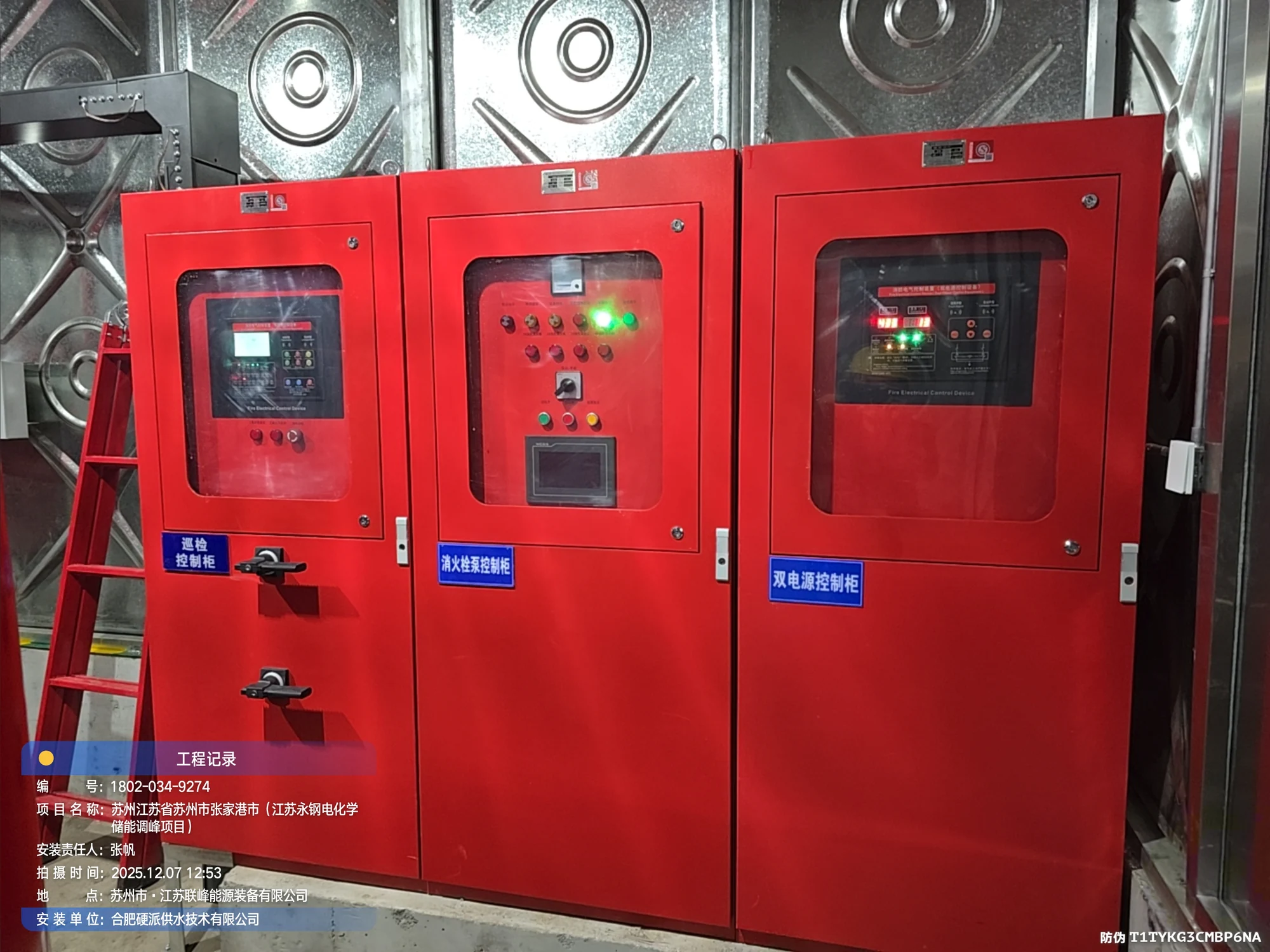

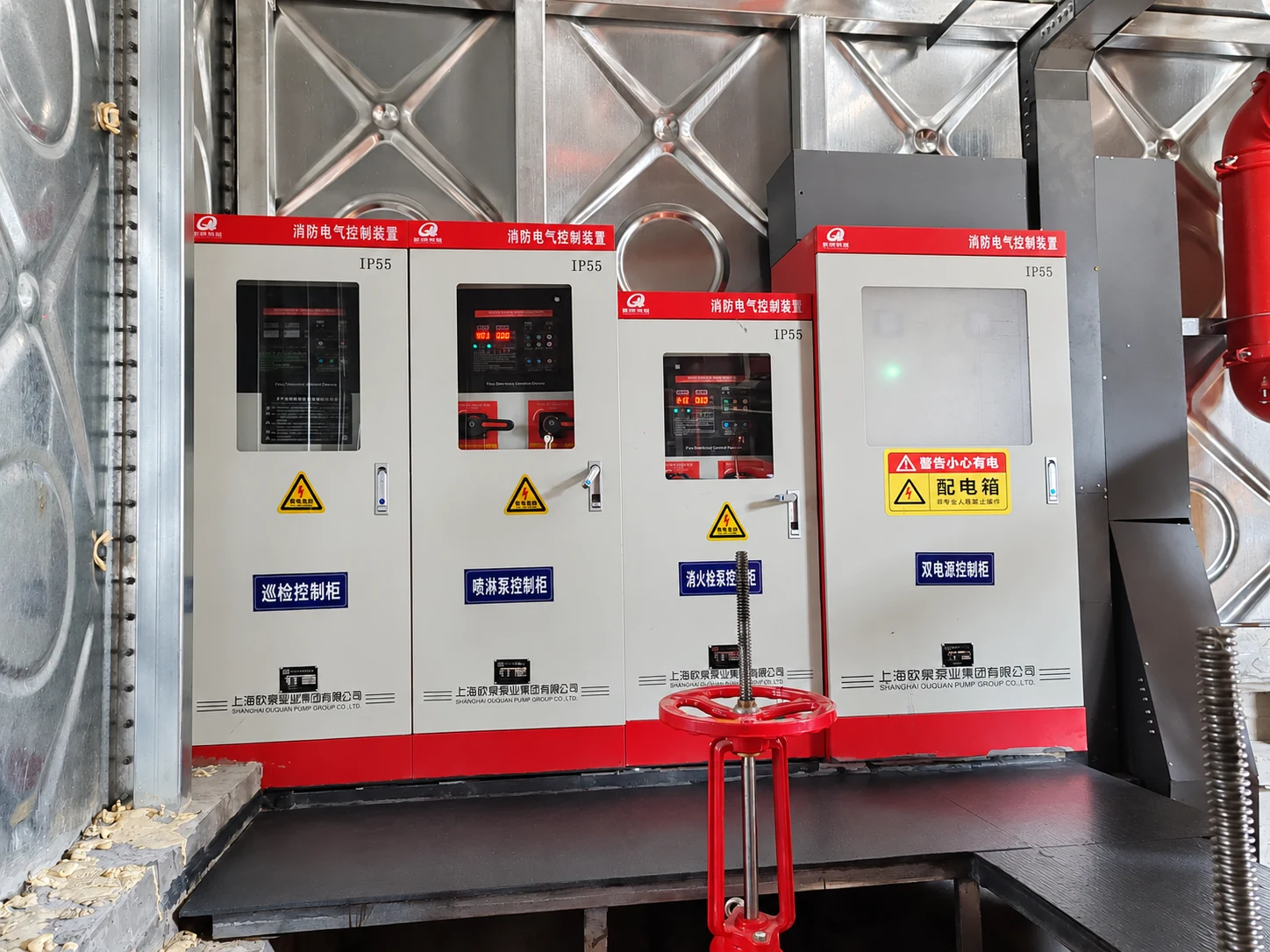

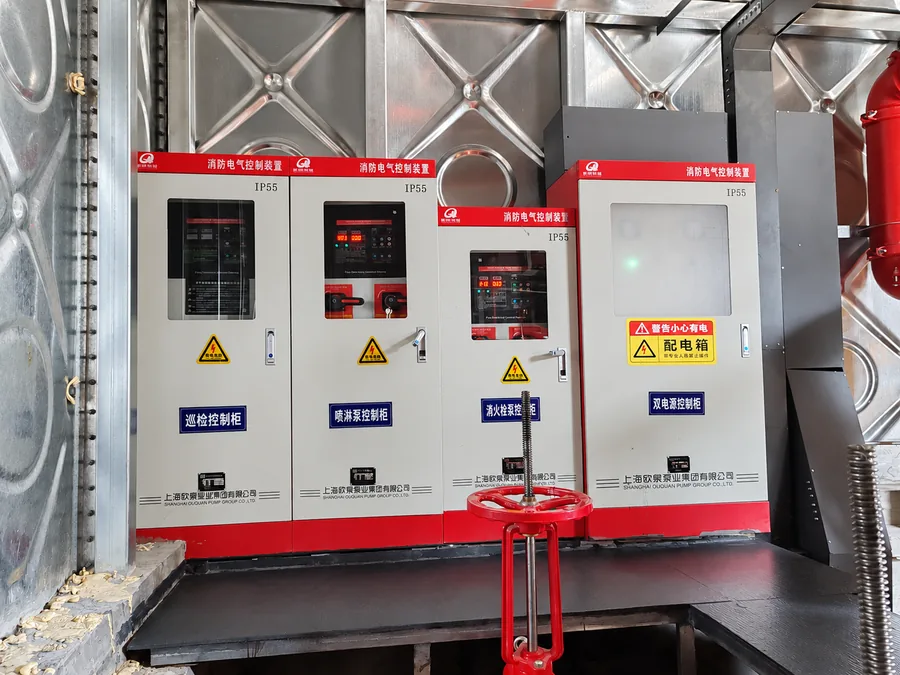

ELECTRICAL CONTROL
Пожарное управление, проверочные и силовые шкафы согласуют уровень, давление, состояние и сигналы. Логика, питание и интерфейсы уточняются при детализации.
02 / TANK & FOUNDATION
С днищем и без: разные преимущества.
Выбор по строительным условиям, поставке и обслуживанию.
Корпус образует полную границу хранения
Дно, стены и перекрытие образуют резервуар, основание воспринимает нагрузку и обеспечивает выравнивание. Для комплектной поставки корпуса с чёткой ответственностью за герметичность.
Нижняя граница совместно с сооружением
Основание, гидрошпонки и гидроизоляционные узлы формируют нижнюю границу. Для проектов с полноценной строительной координацией оборудования и фундамента.
| Критерий | С днищем | Без днища |
|---|---|---|
| Граница хранения | Образована днищем и стенами корпуса | Образована корпусом и строительным основанием совместно |
| Требования к основанию | Несущая способность, выравнивание и опоры | Несущая способность, выравнивание, герметизация, гидрошпонки и дренаж |
| Изготовление и монтаж | Больше материала днища и операций герметизации | Меньше материала корпуса, выше требования к координации площадки |
| Основные проверки | Швы днища, угловые узлы, нижний сервисный доступ | Точность основания, гидрошпонки сопряжения, пути дренажа |
Полезный объём, всасывание, конструкция и несущая способность основания проверяются по проекту; поставка и параметры — по согласованному решению.
03 / FROM DESIGN TO SITE
Электрика, основание, трубы и обслуживание учитываются вместе.
От исходных условий до наладки и документации.
Уточните размеры, нагрузку, отметки, ровность и осадку; согласуйте доставку, сервисный вход и дренаж.
Уточните питание, шкафы, заземление и трассы, интерфейсы пожарной автоматики, уровня и состояния.
Определите подключения и опоры, теплоизоляцию от мороза, вентиляцию, свет и проходы по условиям площадки.
По проекту проведите наполнение, наладку и совместную проверку системы, сверьте маркировку, арматуру и инструкции.

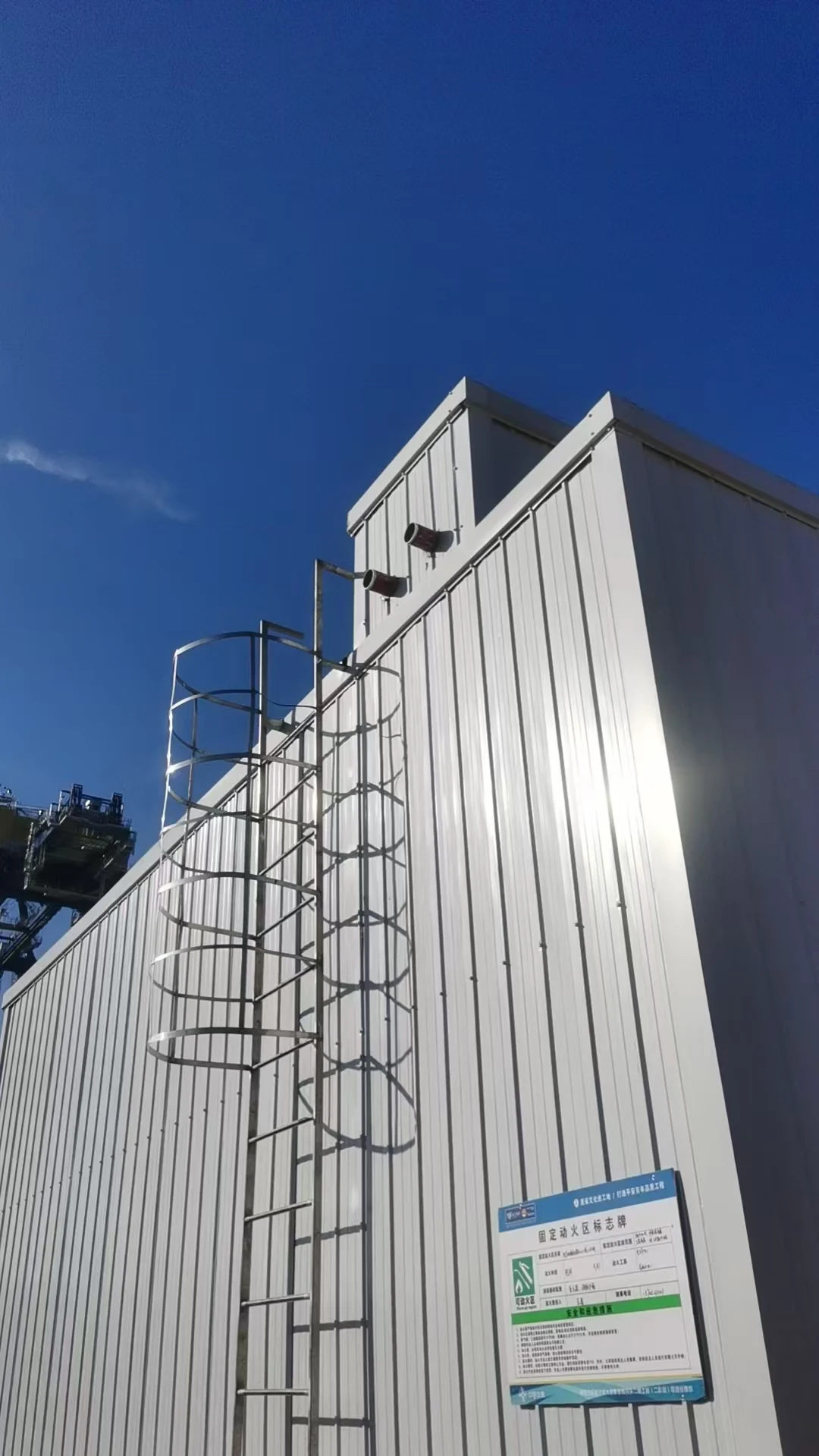

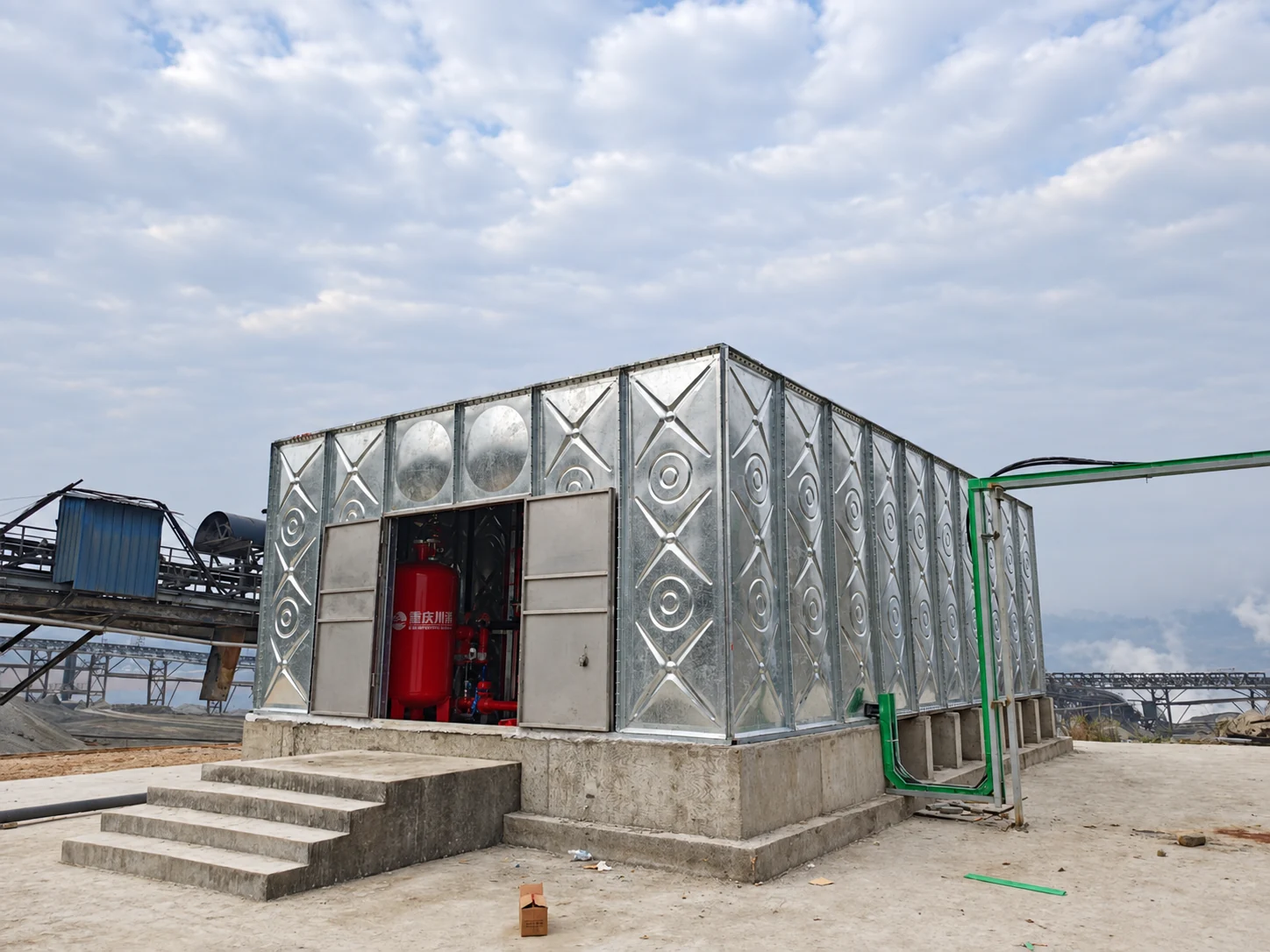

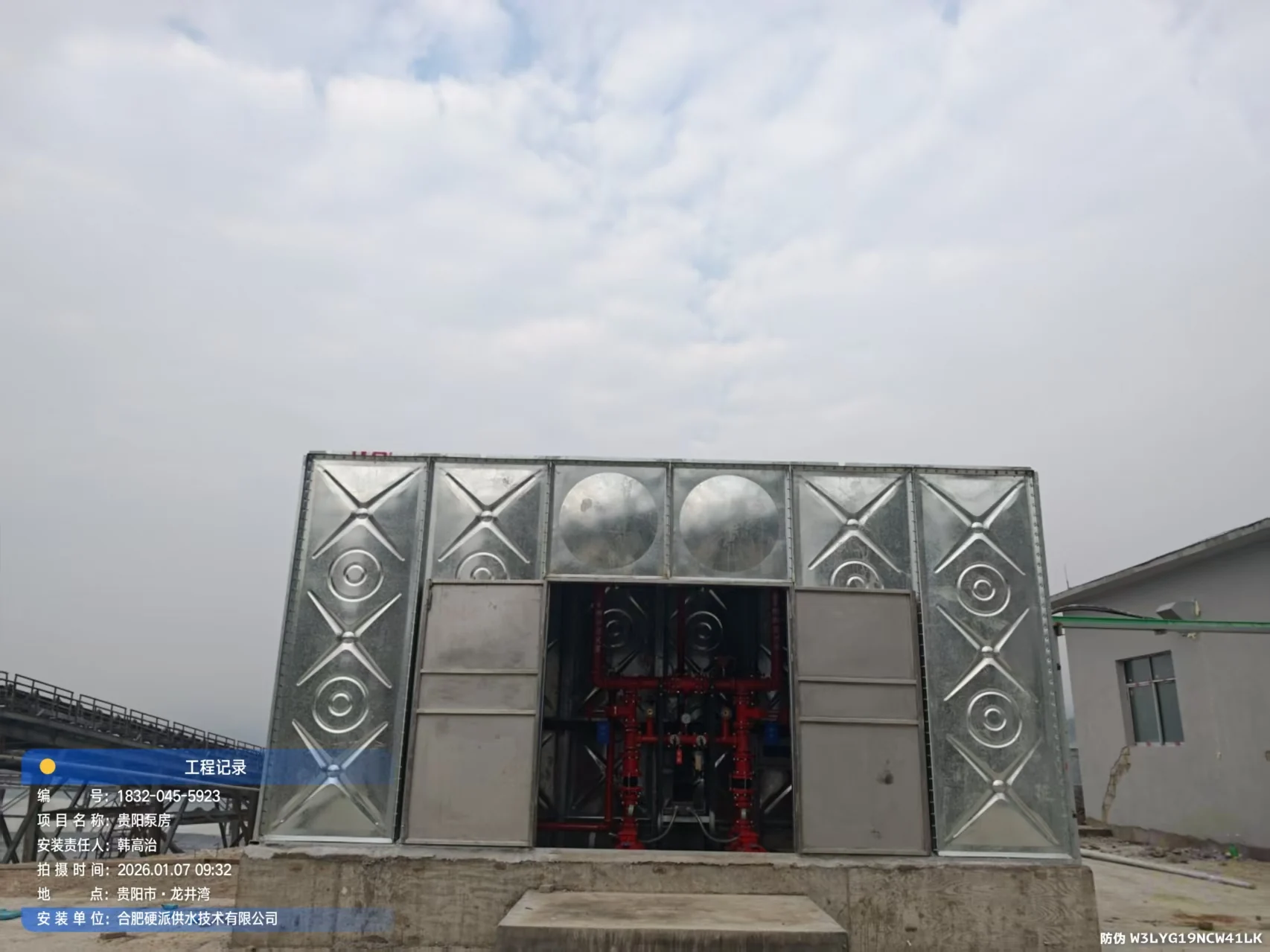

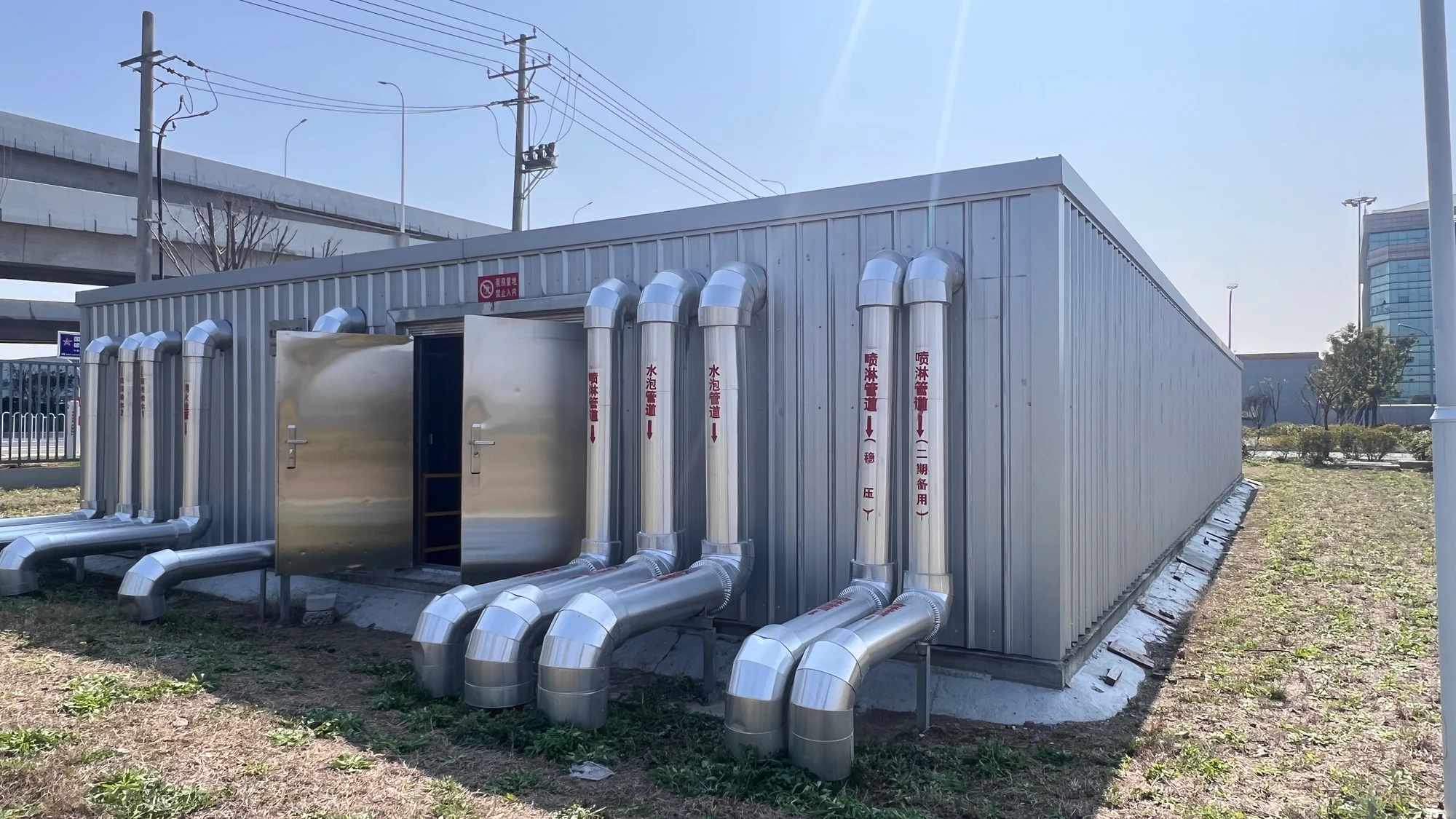

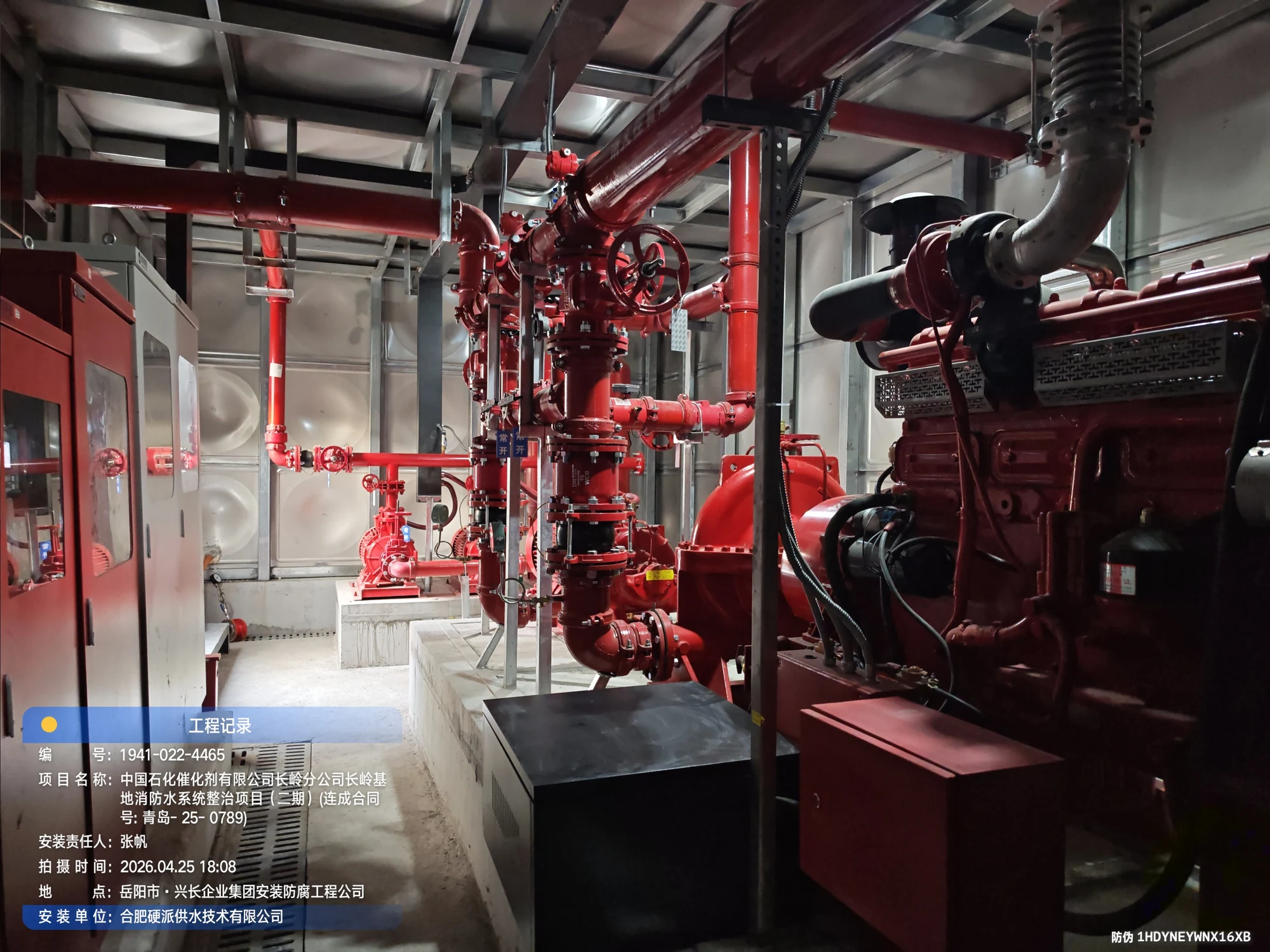

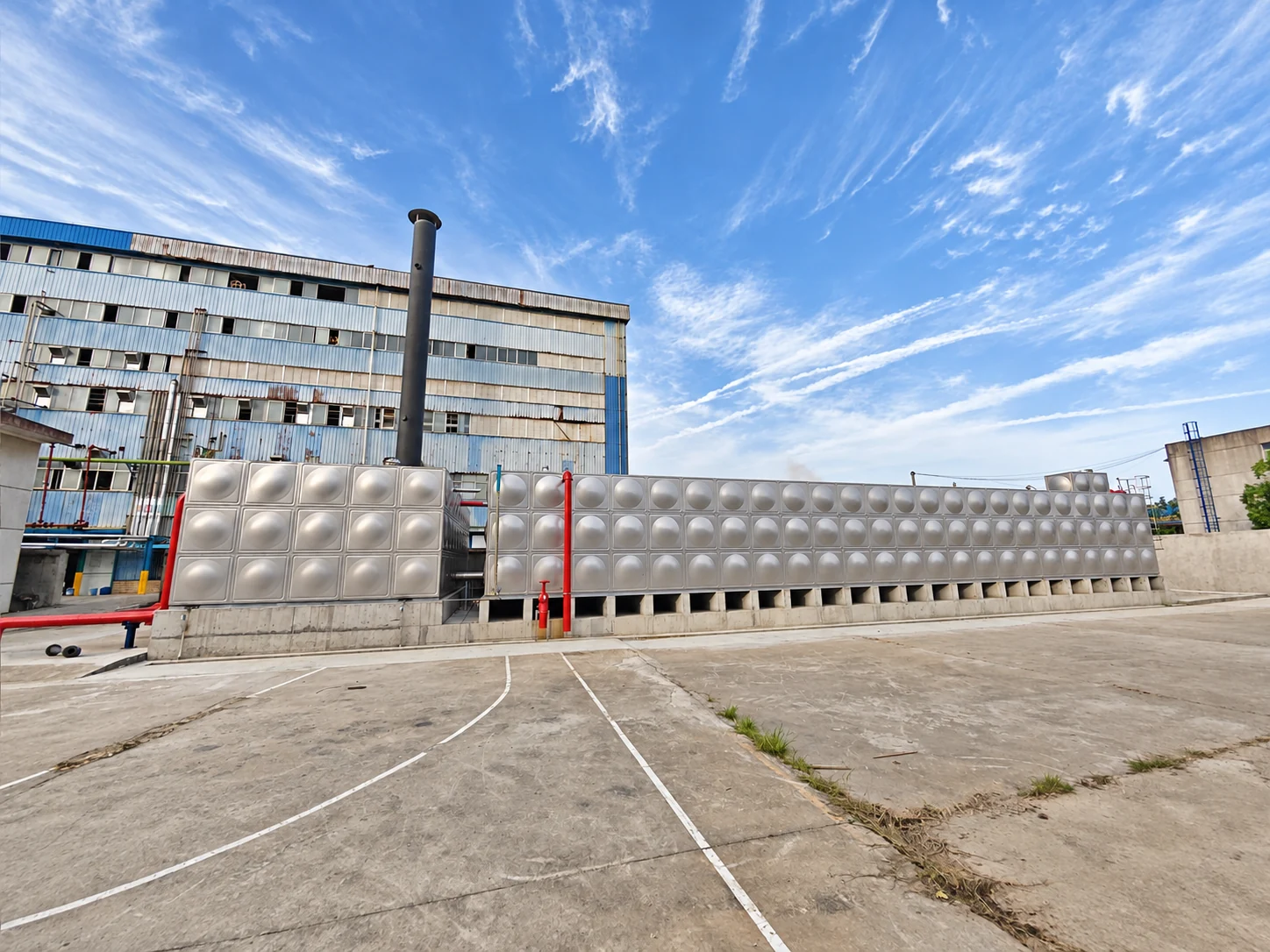

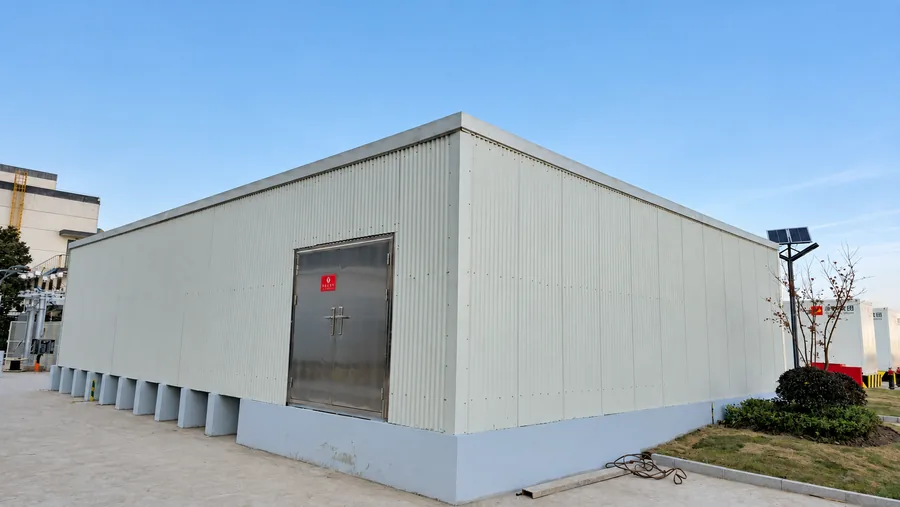

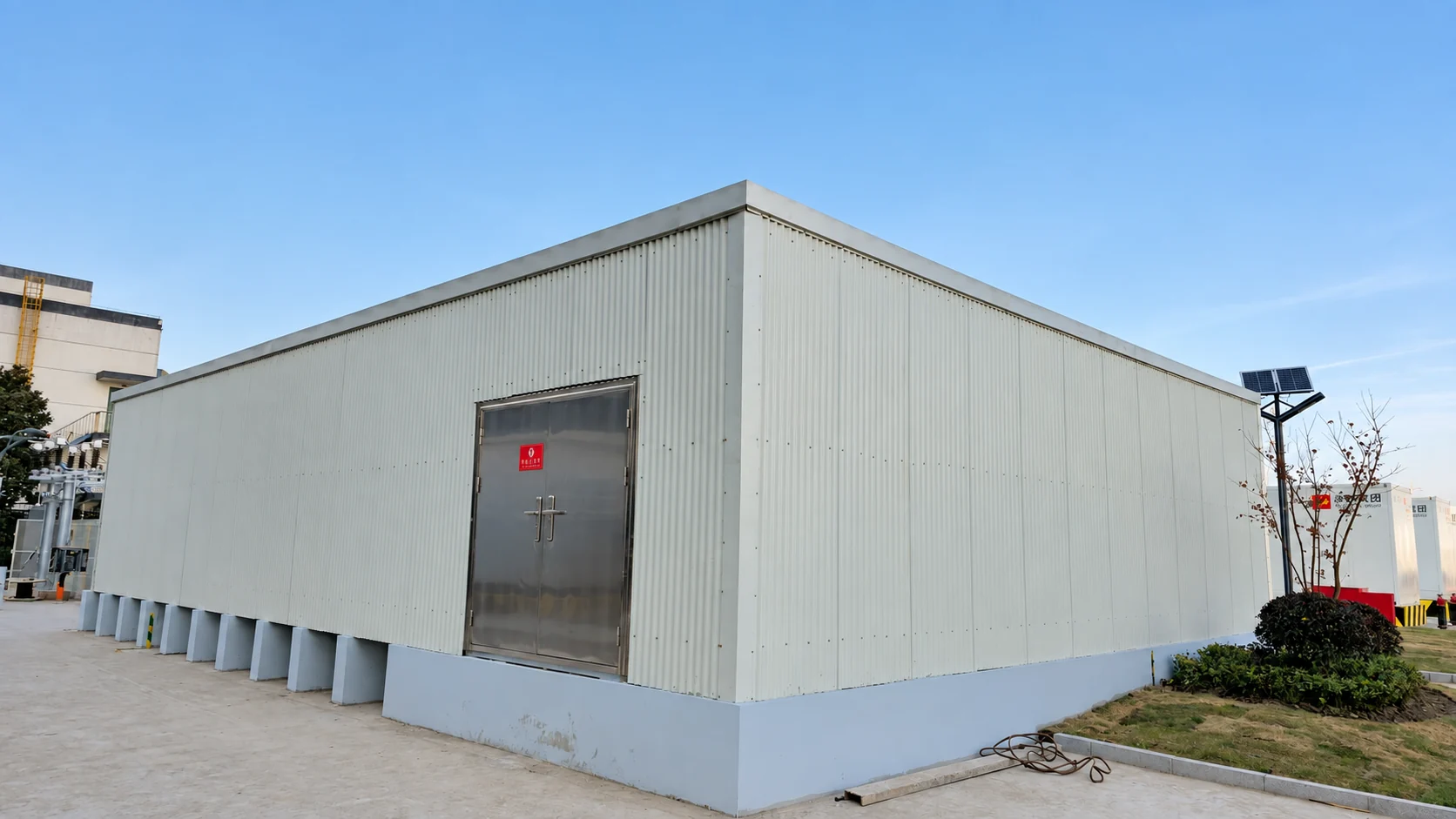

04 / REAL PROJECTS
От общего вида до насосов, труб и управления.
Один проект с разных ракурсов.
Пауза при наведении или фокусе · Стрелки · Пролистывание · Увеличение
Фотографии реальных проектов; часть обложек скорректирована по яркости и цвету, новые снимки сохранены без обработки. Комплектации различаются.
EPANEL / ENGINEERING SUPPORT
Сообщите назначение, полезный запас воды, расход, напор и план площадки —
согласуем оборудование с условиями объекта.
