EPANEL / EXTERNAL PUMP SYSTEM Канализационная установка PE: серый корпус, два внешних горизонтальных насоса и синяя арматура

Приёмный корпус PE Внешние горизонтальные насосы Визуализация продукции

EPANEL · Серия PWT / EXTERNAL PUMP

PE с внешними насосами
Канализационные насосные установки。

Насосы снаружи — удобное обслуживание.

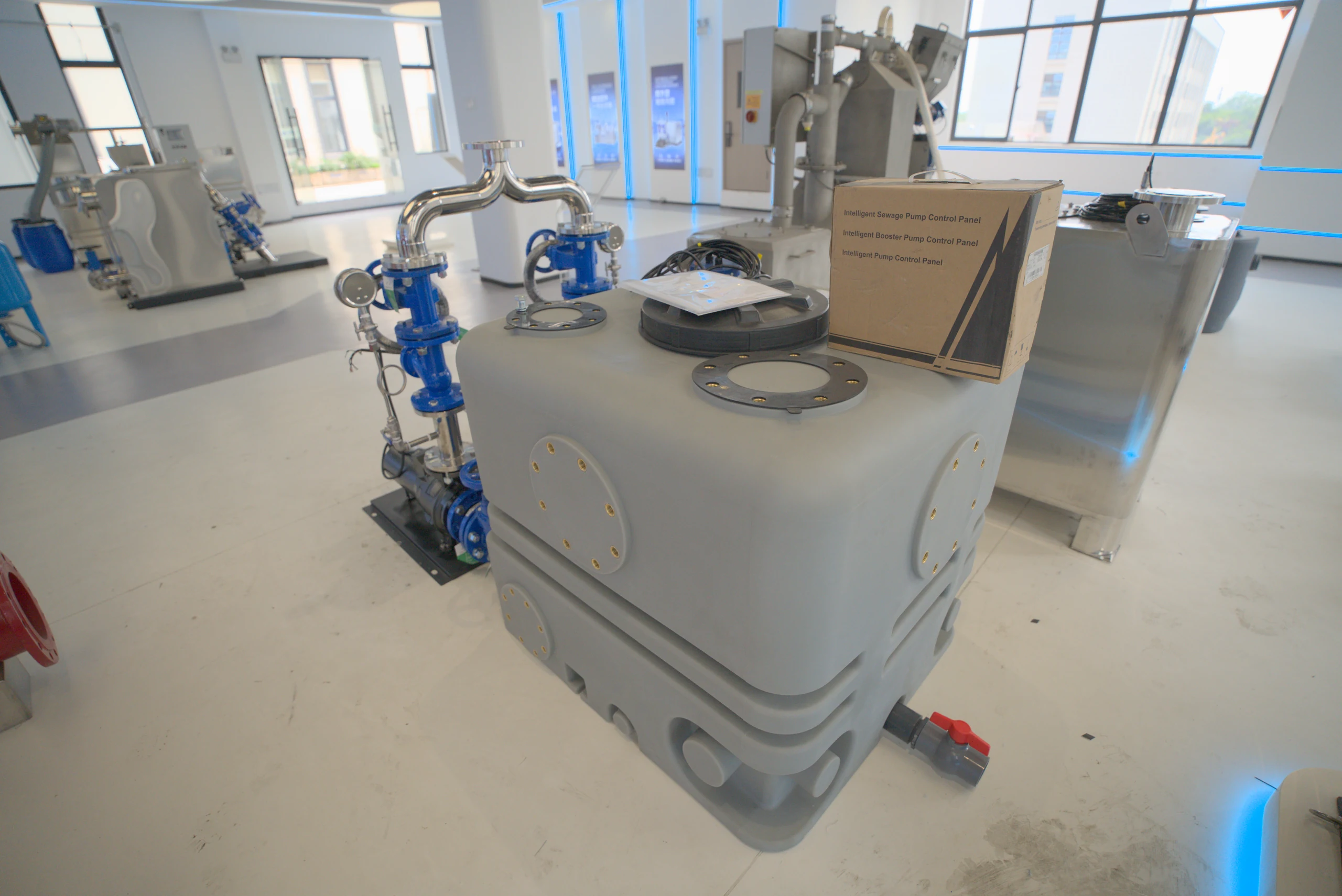

Приёмный корпус PE и внешние горизонтальные насосы в единой компоновке.
От сбора стоков до подъёма — каждый этап виден.

Изучить конструкцию Рассмотреть реальные детали

250 L500 L1000 LТри объёма · Подбор по проекту

Узнать больше о продукте

ENGINEERED FOR ACCESS Обслуживание в пределах доступа.

Объёмы корпуса серии

250–1000L

250 / 500 / 1000 L

Материал корпуса

Чётко сформированное приёмное пространство

Конструкция насосов

Внешнийгоризонтальный насос

Насосы снаружи корпуса

Питание по каталогу

380V

Комплектация по согласованному подбору

01 / DESIGNED AROUND ACCESS

Насосы —
там, где к ним легко подойти.

Сбор, соединение, подъём, выпуск.
Познакомьтесь с оборудованием через его конструкцию.

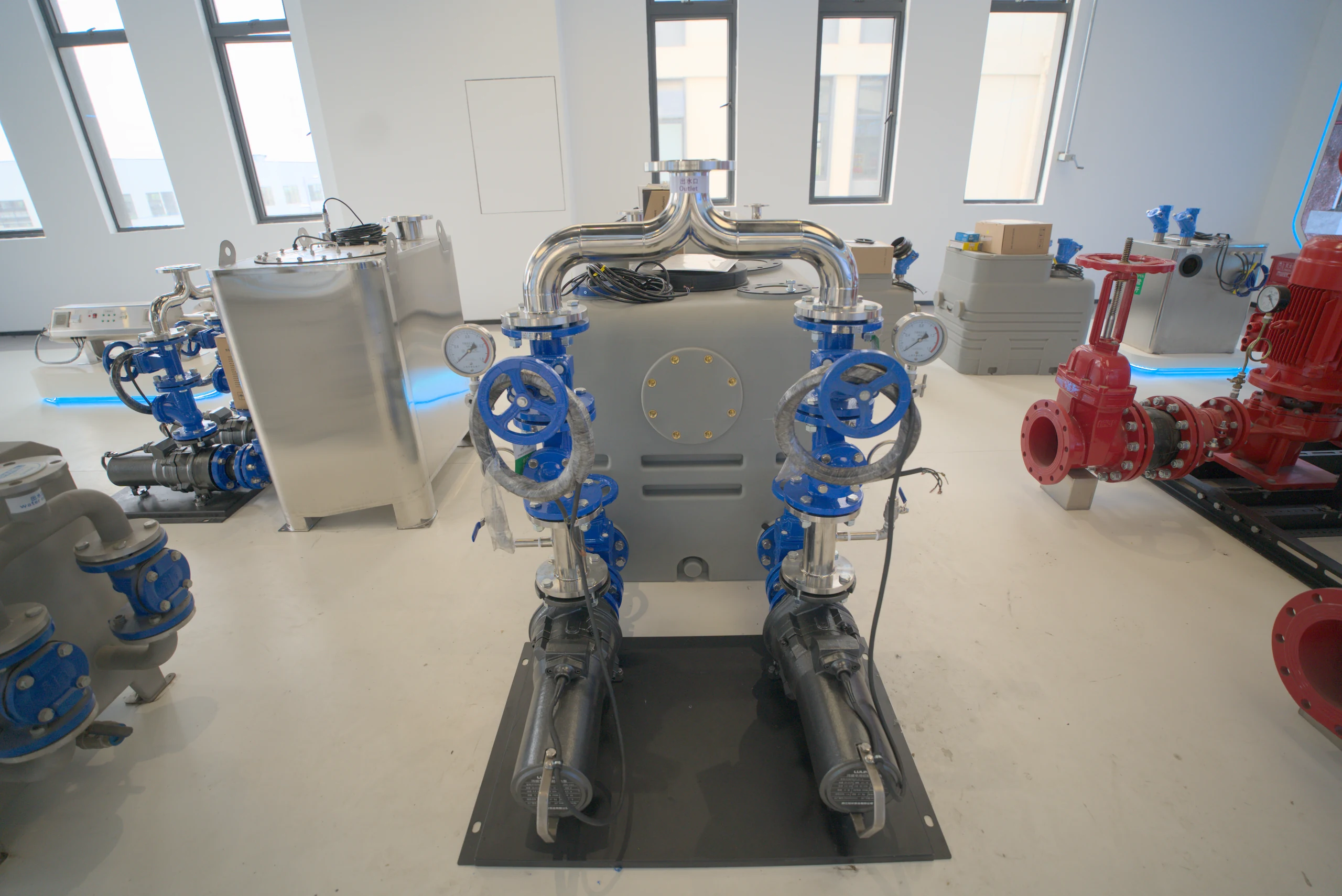

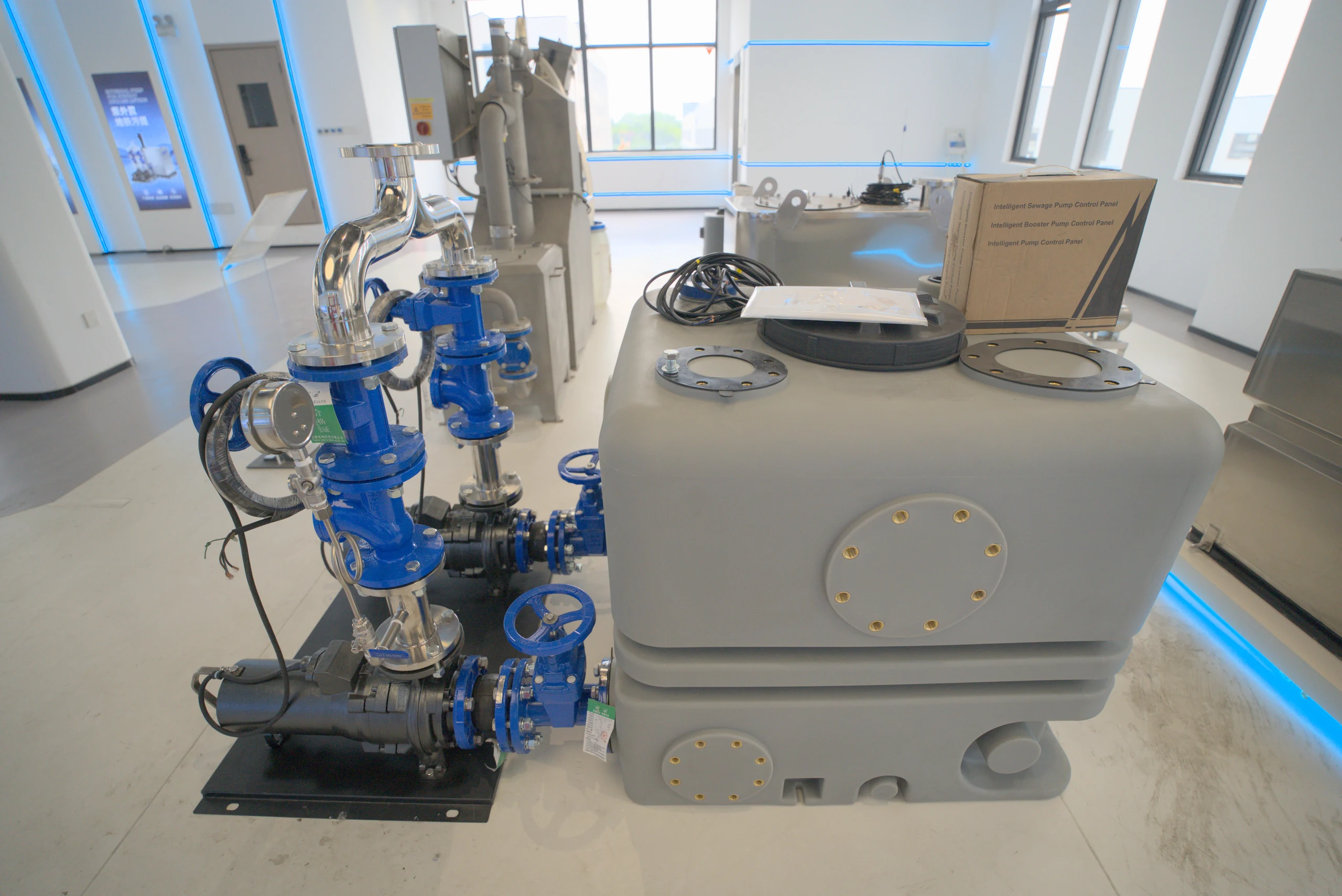

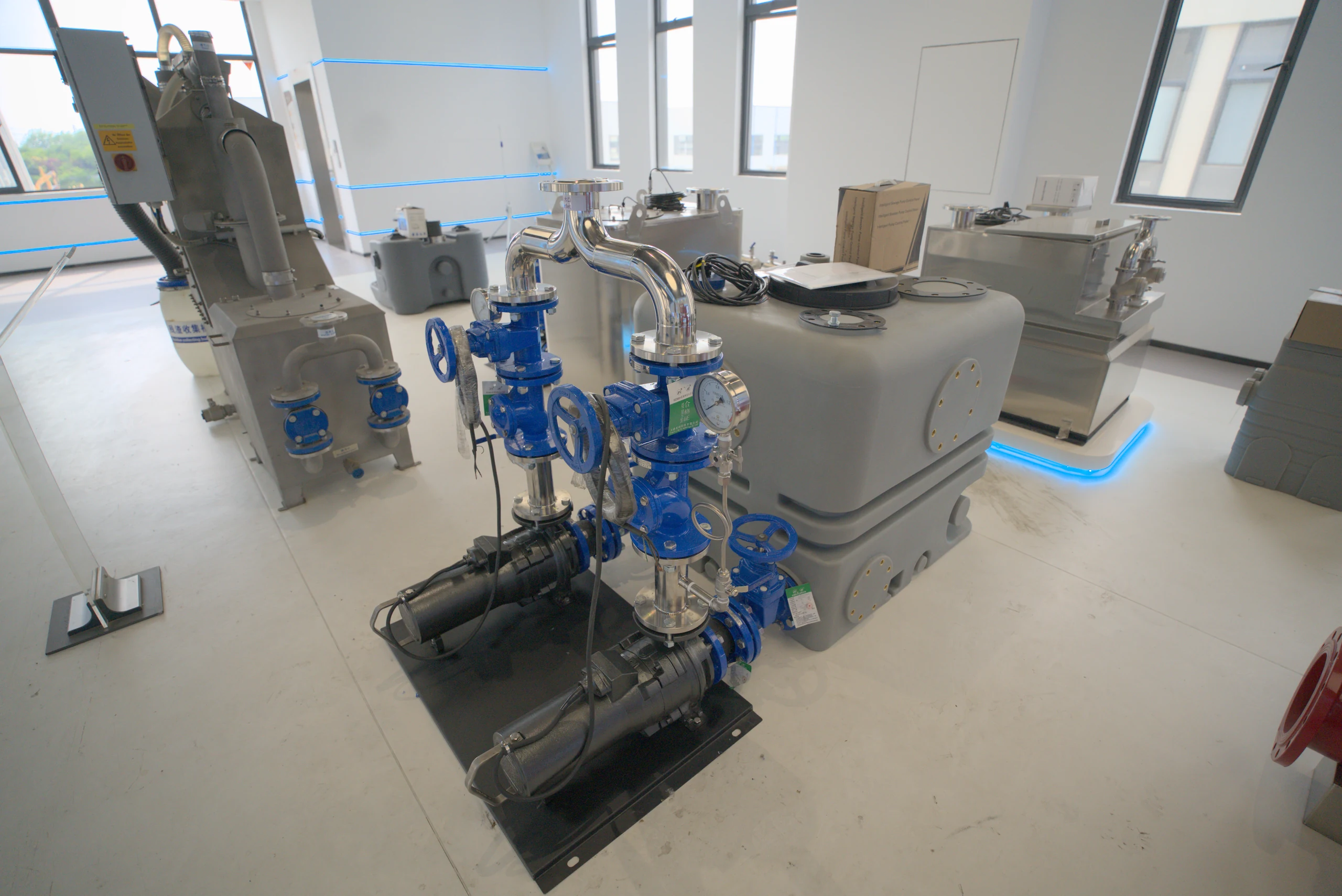

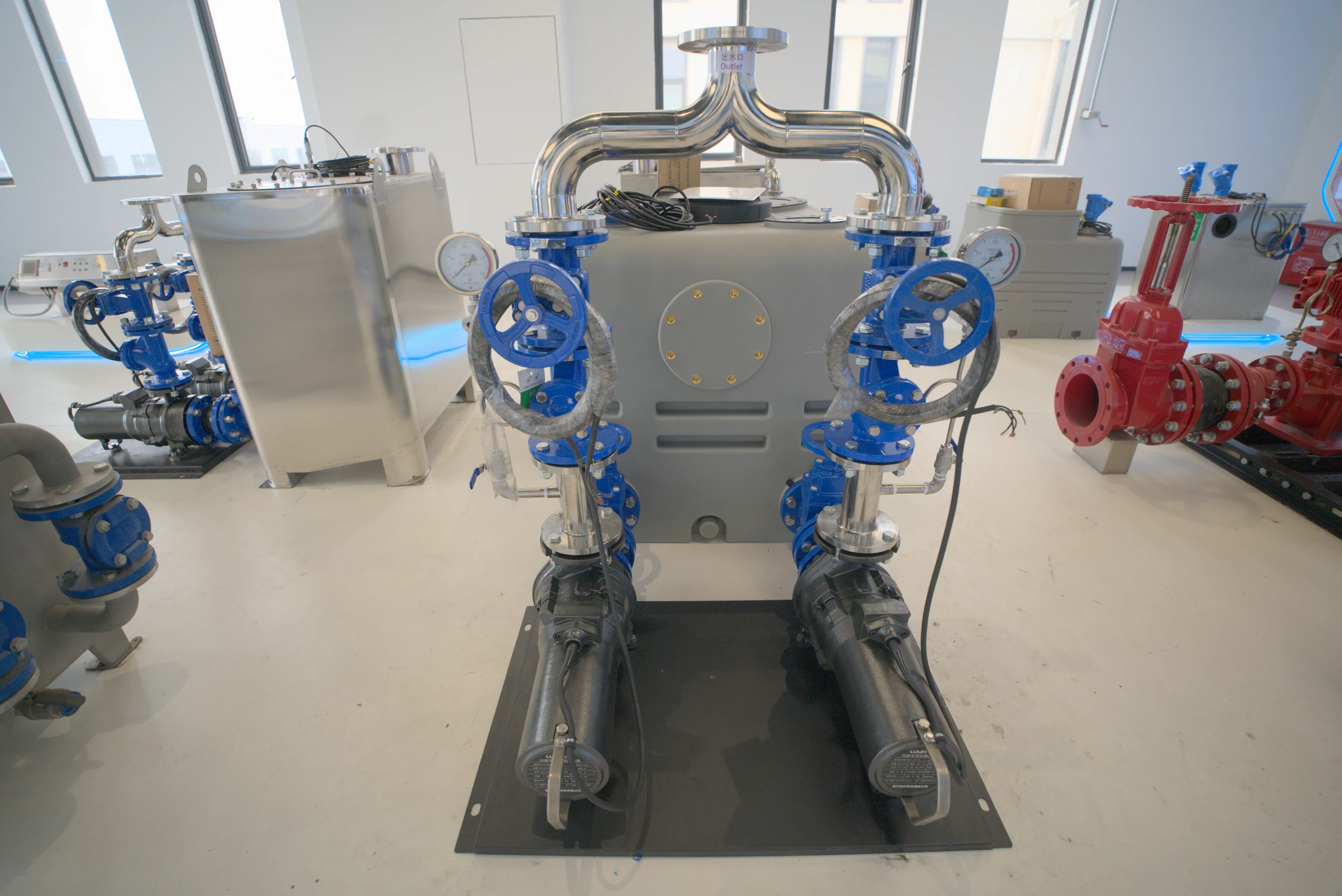

PWT / EXTERNAL DUAL PUMP Расположение корпуса, насосов и арматуры установки PE

Нажмите синие точки для описания узлов

THE DETAILS THAT MATTER

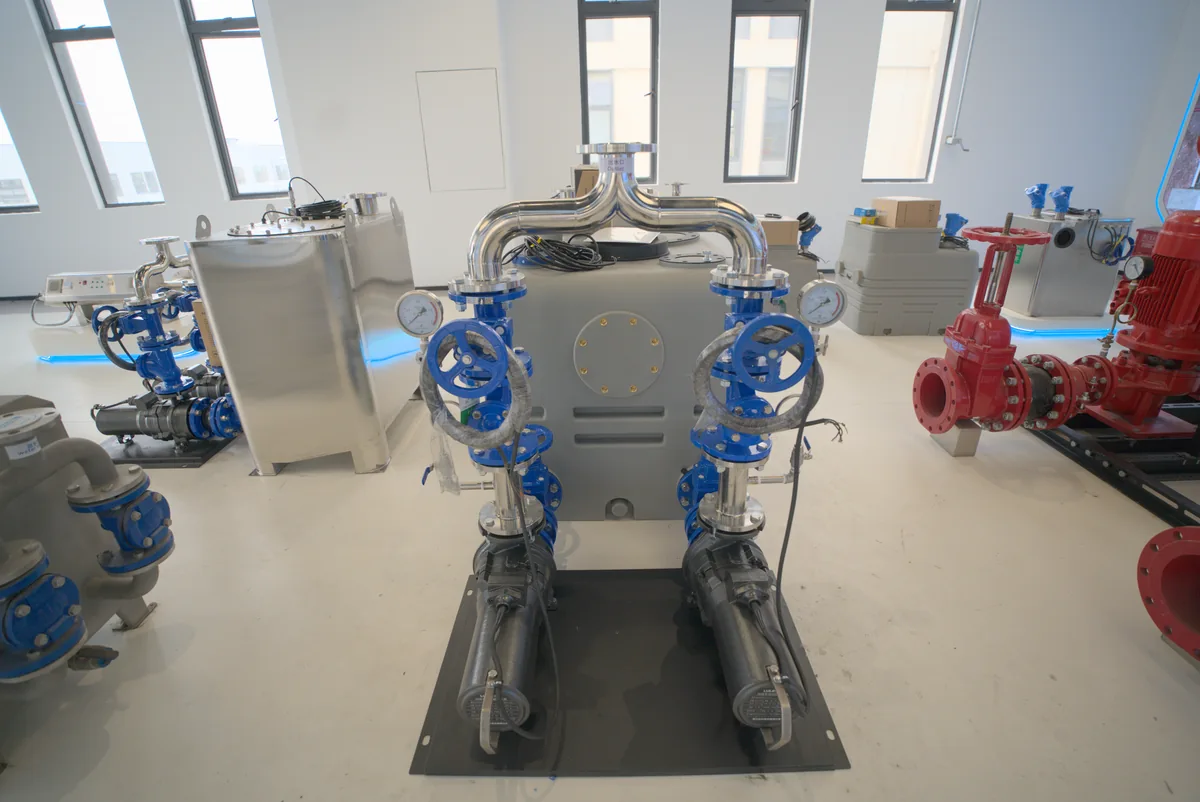

01 / Внешний горизонтальный насос

Насосы снаружи.
Обслуживание удобнее.

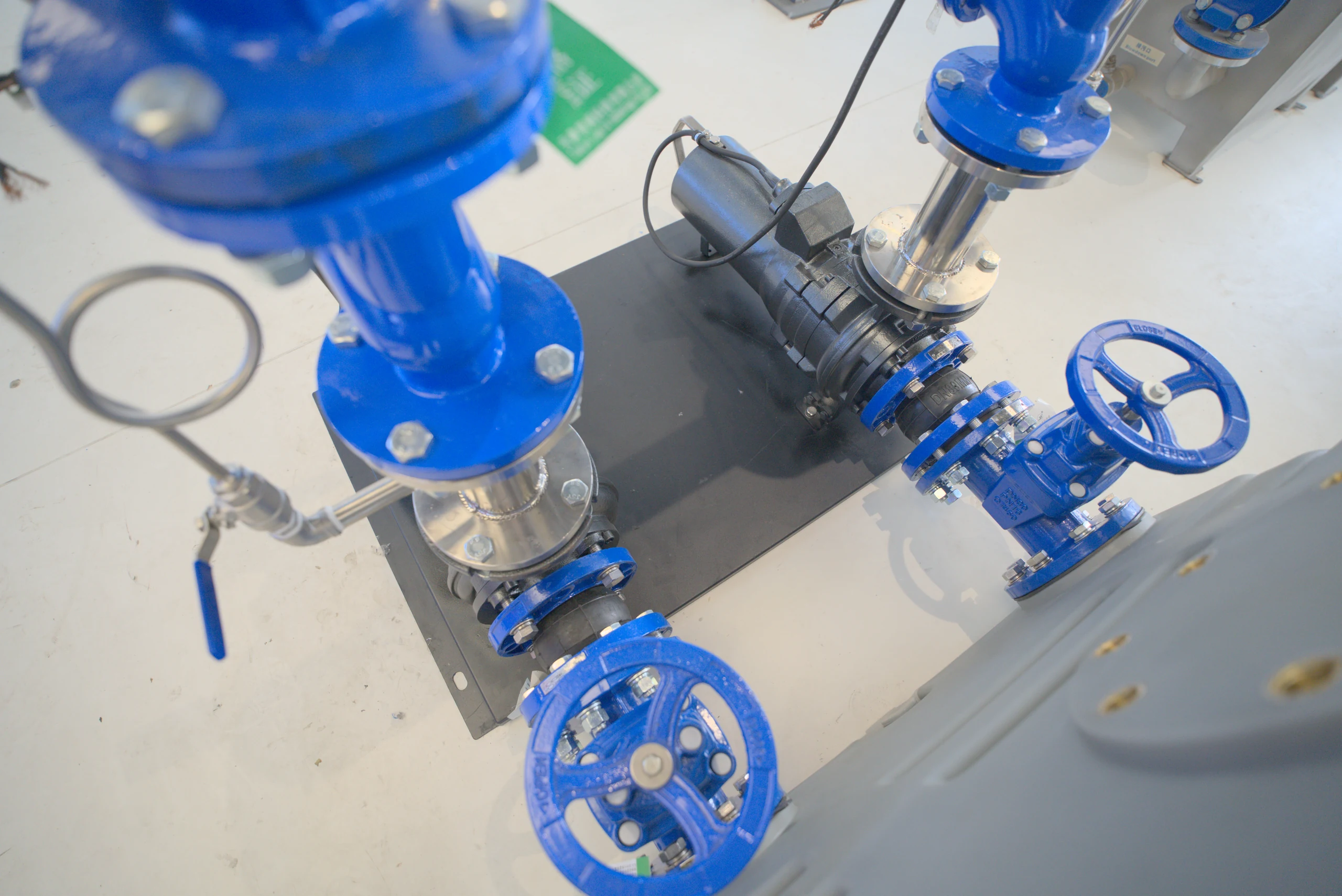

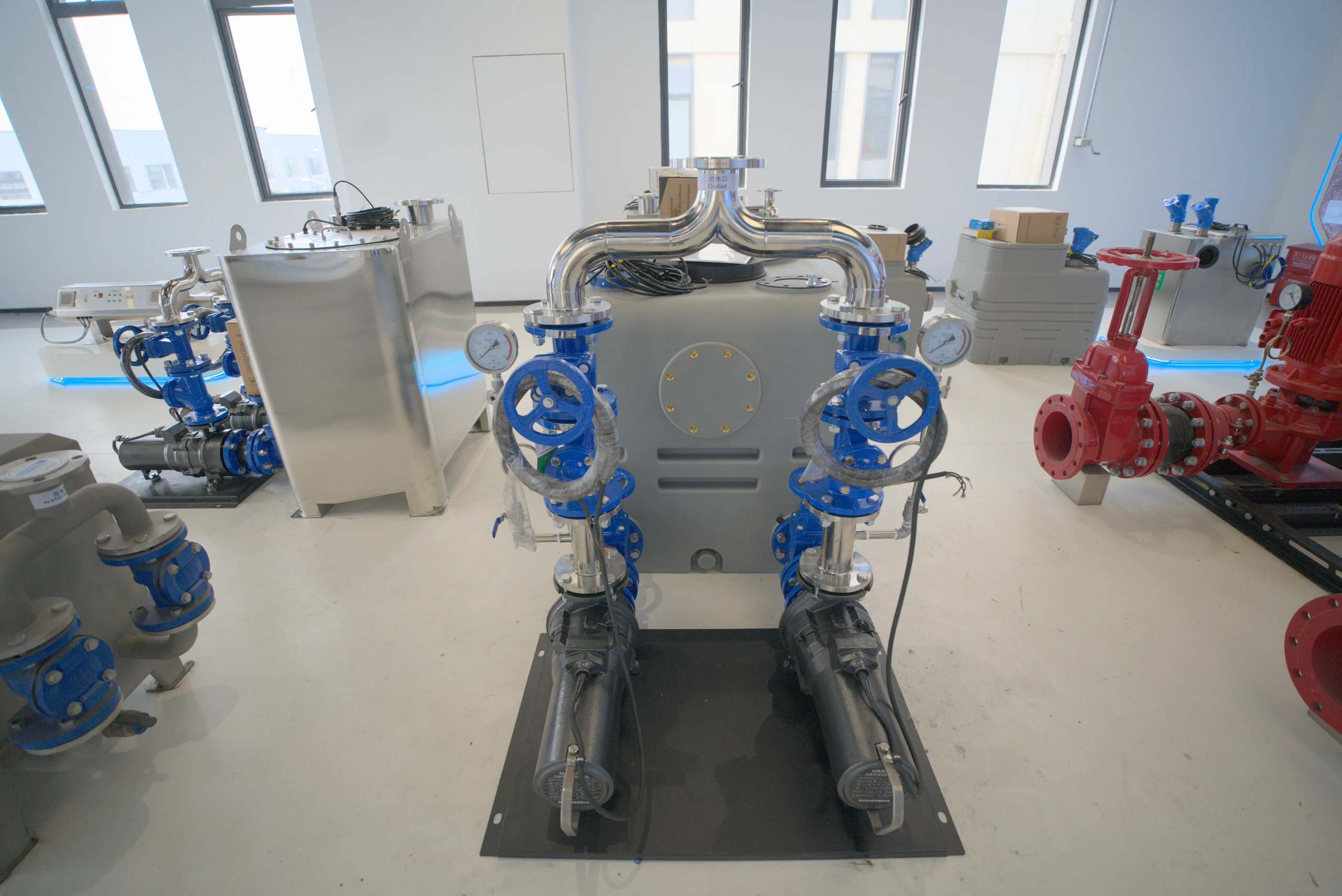

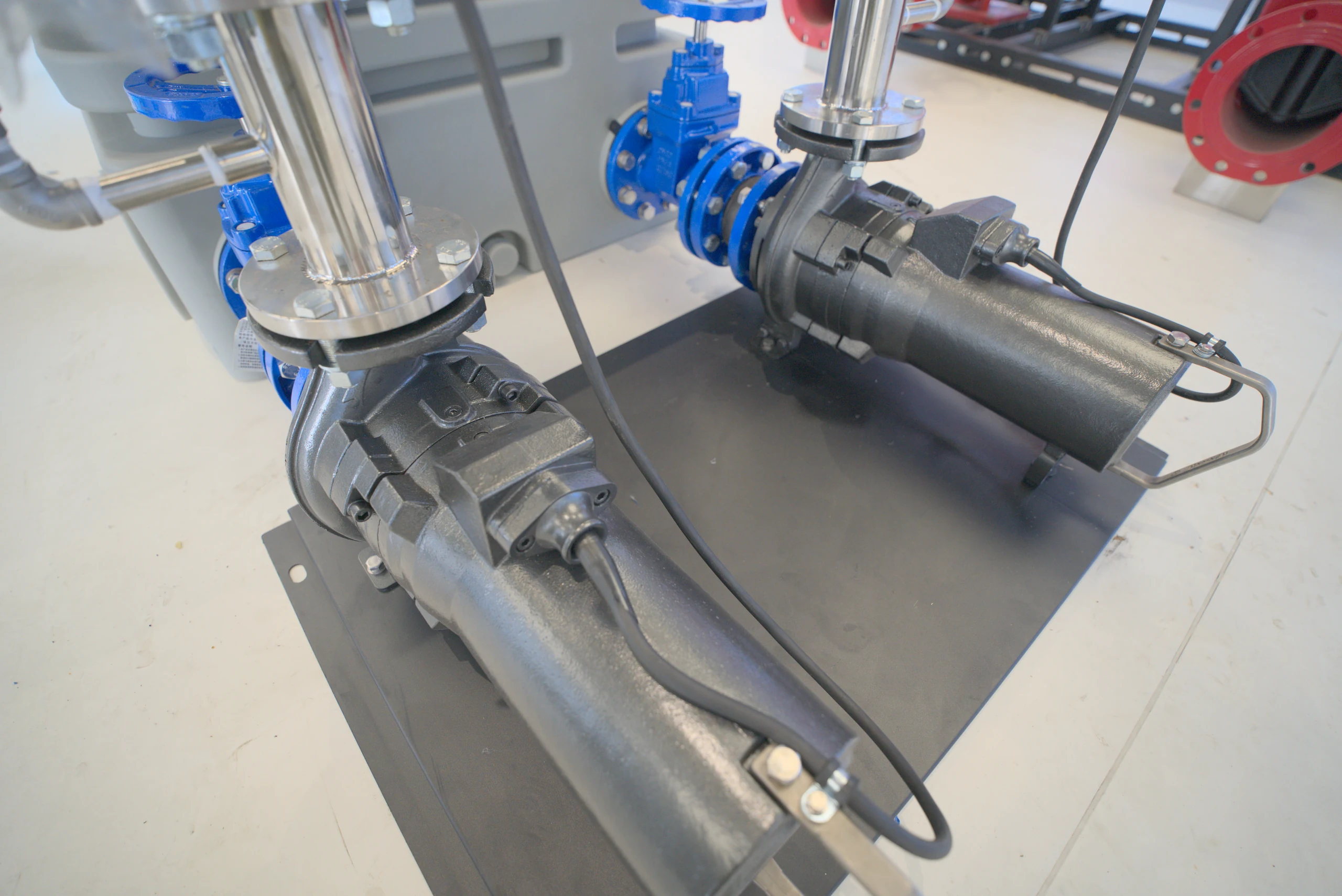

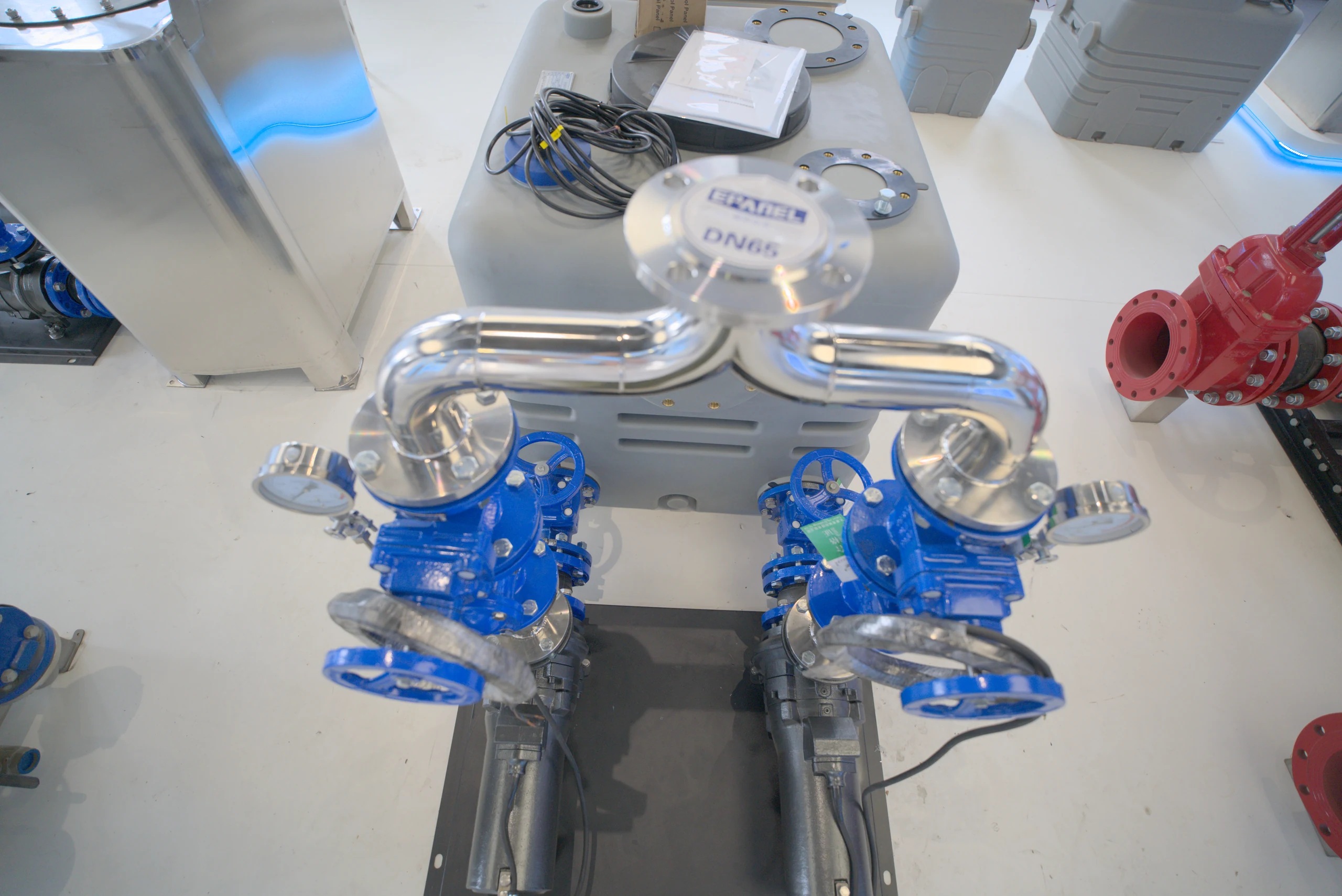

Горизонтальные насосы расположены снаружи корпуса PE отдельно от приёмного объёма. Насосы и соединения видны при осмотре, предусмотрена понятная рабочая зона для ремонта.

Внешние насосыГоризонтальная компоновкаУдобный доступ

Схема конструкции; насосы, клапаны и соединения определяются комплектацией.

01Насосы снаружиРабочие позиции хорошо видны

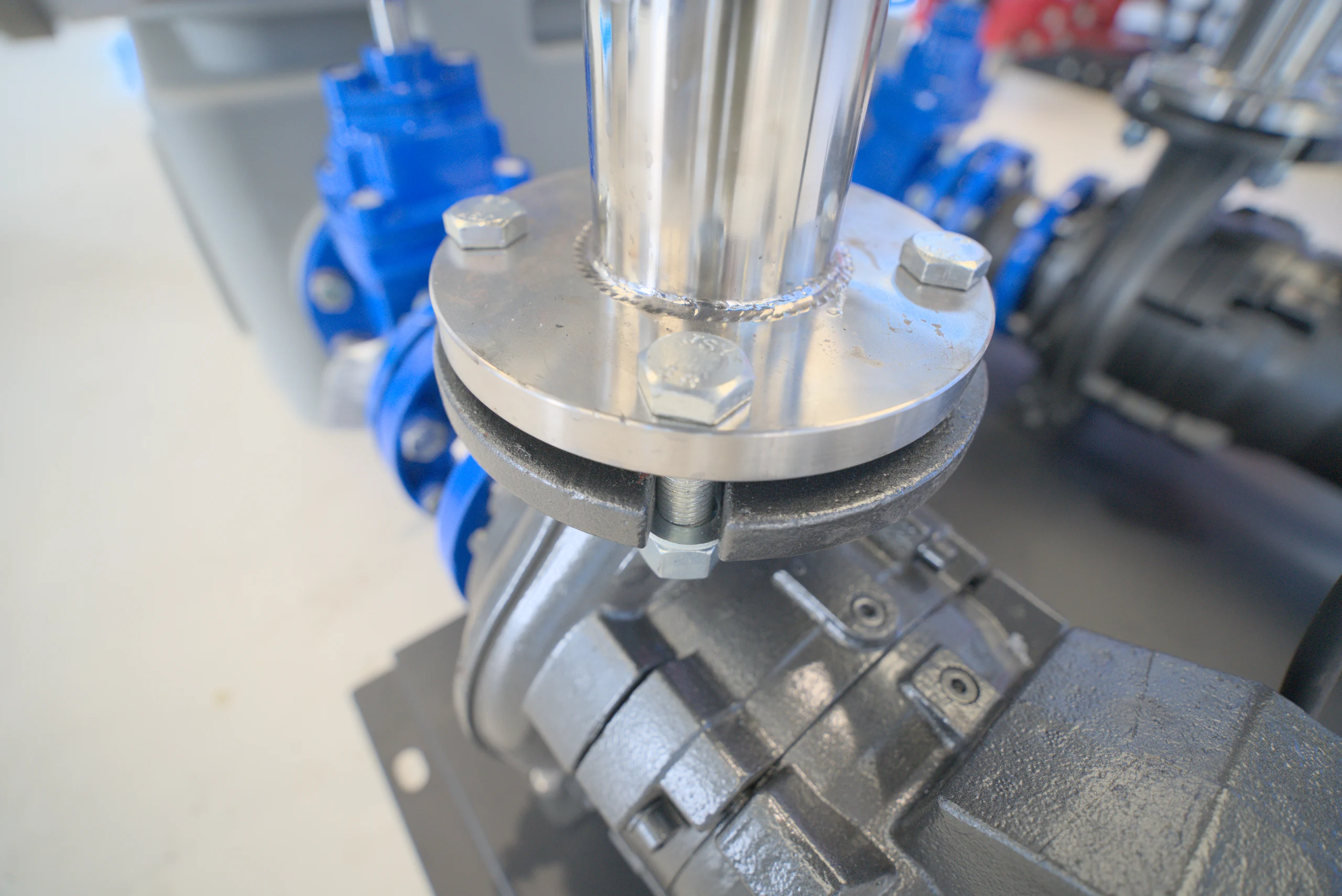

Насосы и соединения снаружи корпуса доступны для осмотра. Предусмотрите место для их снятия и обслуживания.

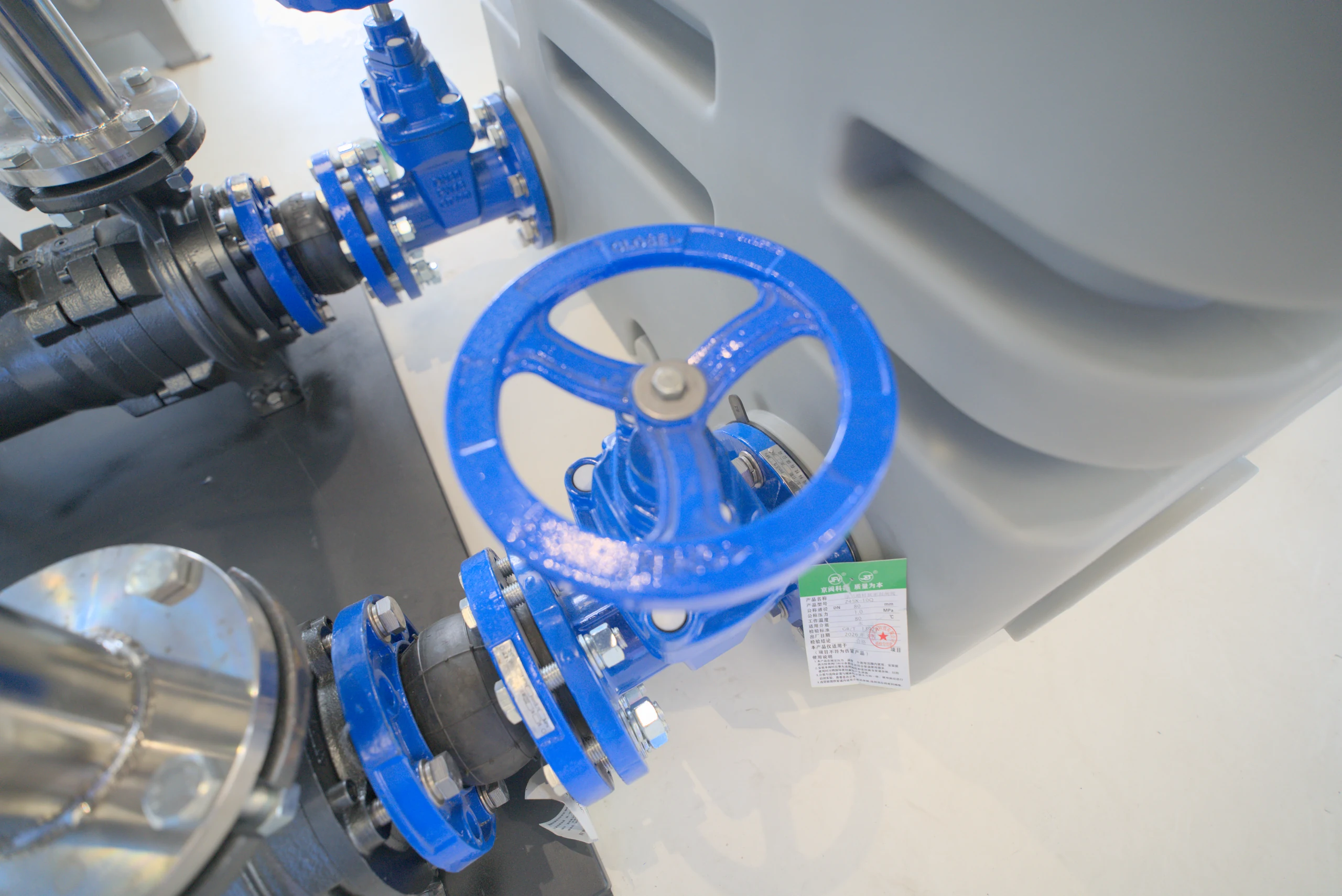

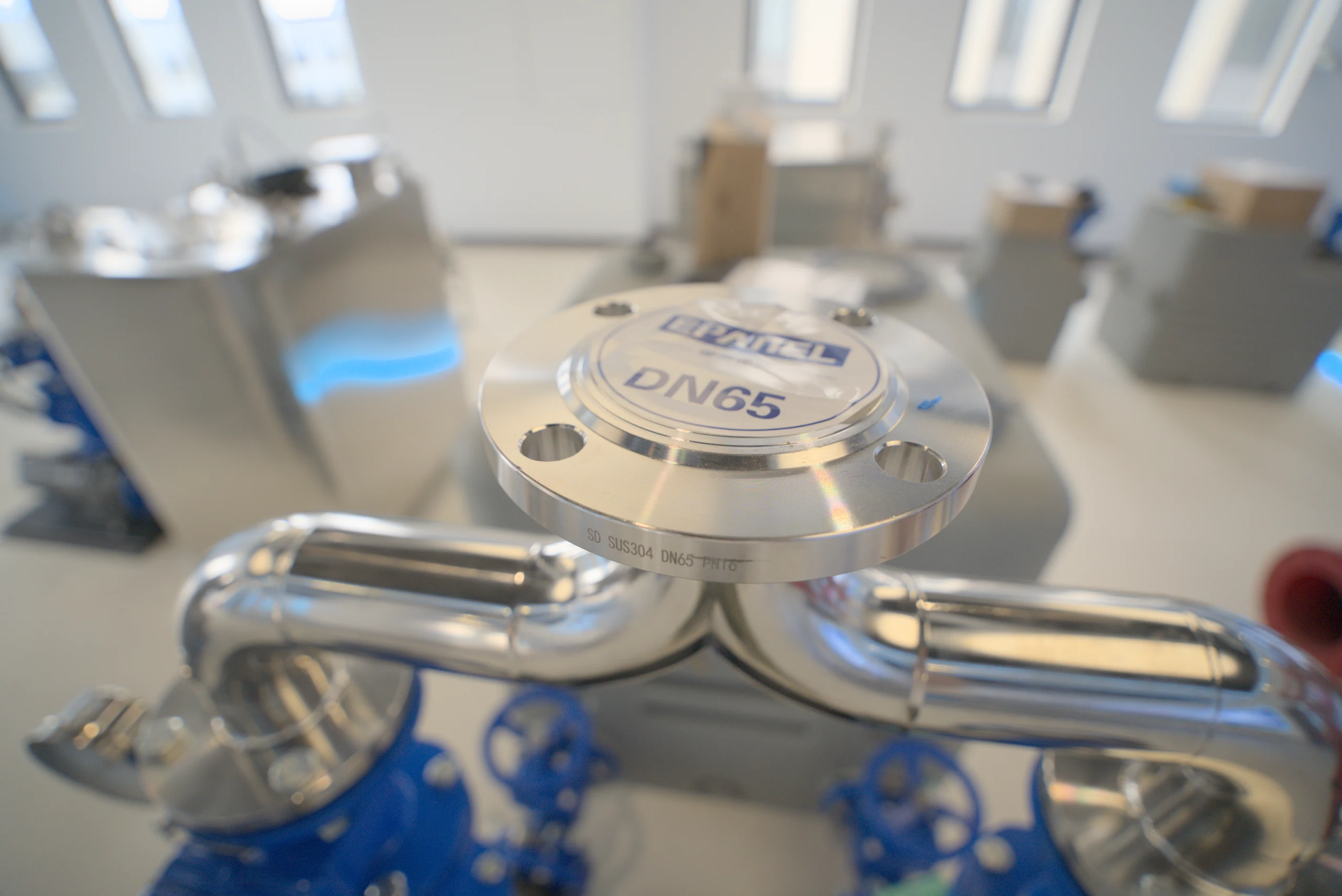

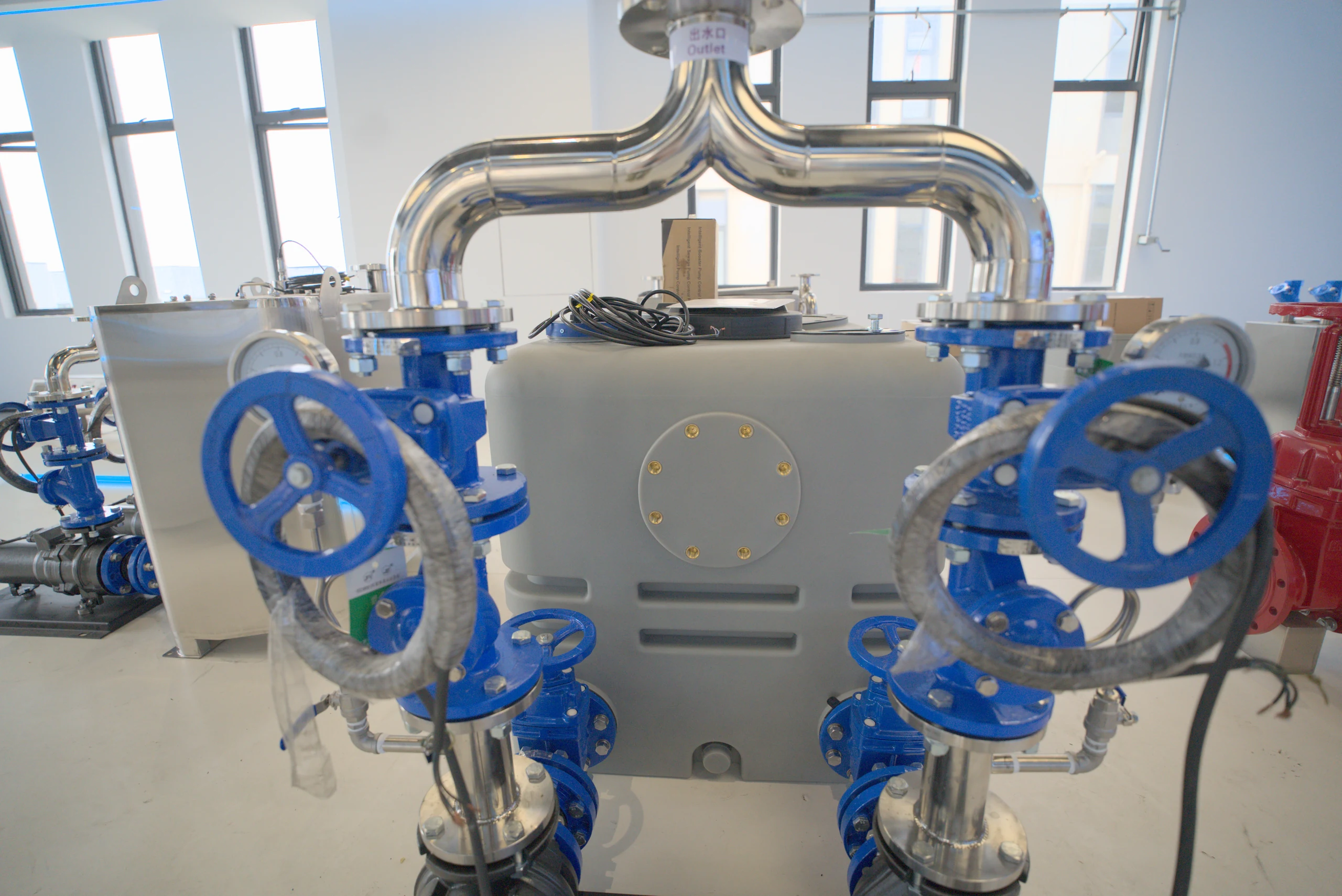

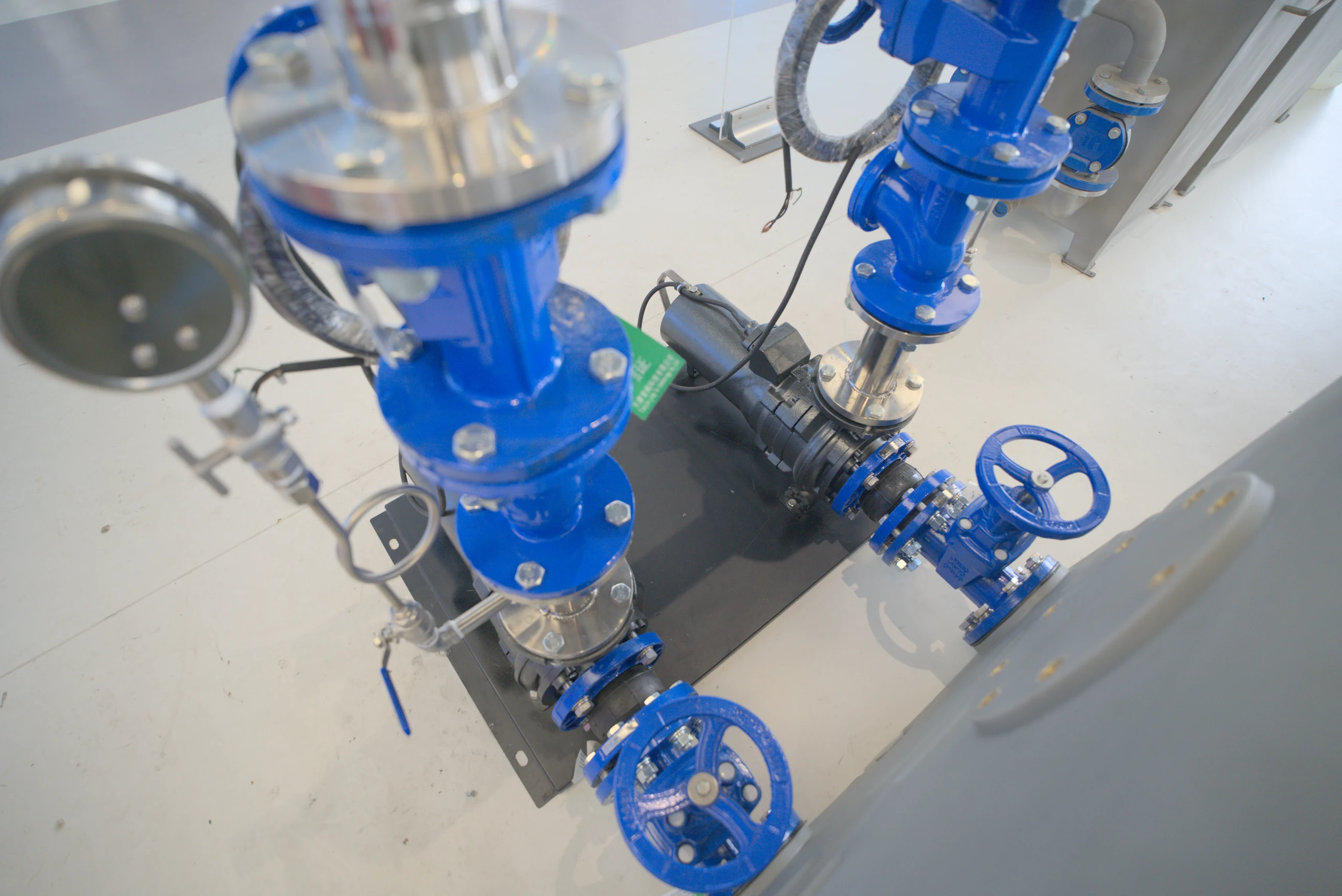

02Интеграция труб и арматурыПорядок от соединения до выпуска

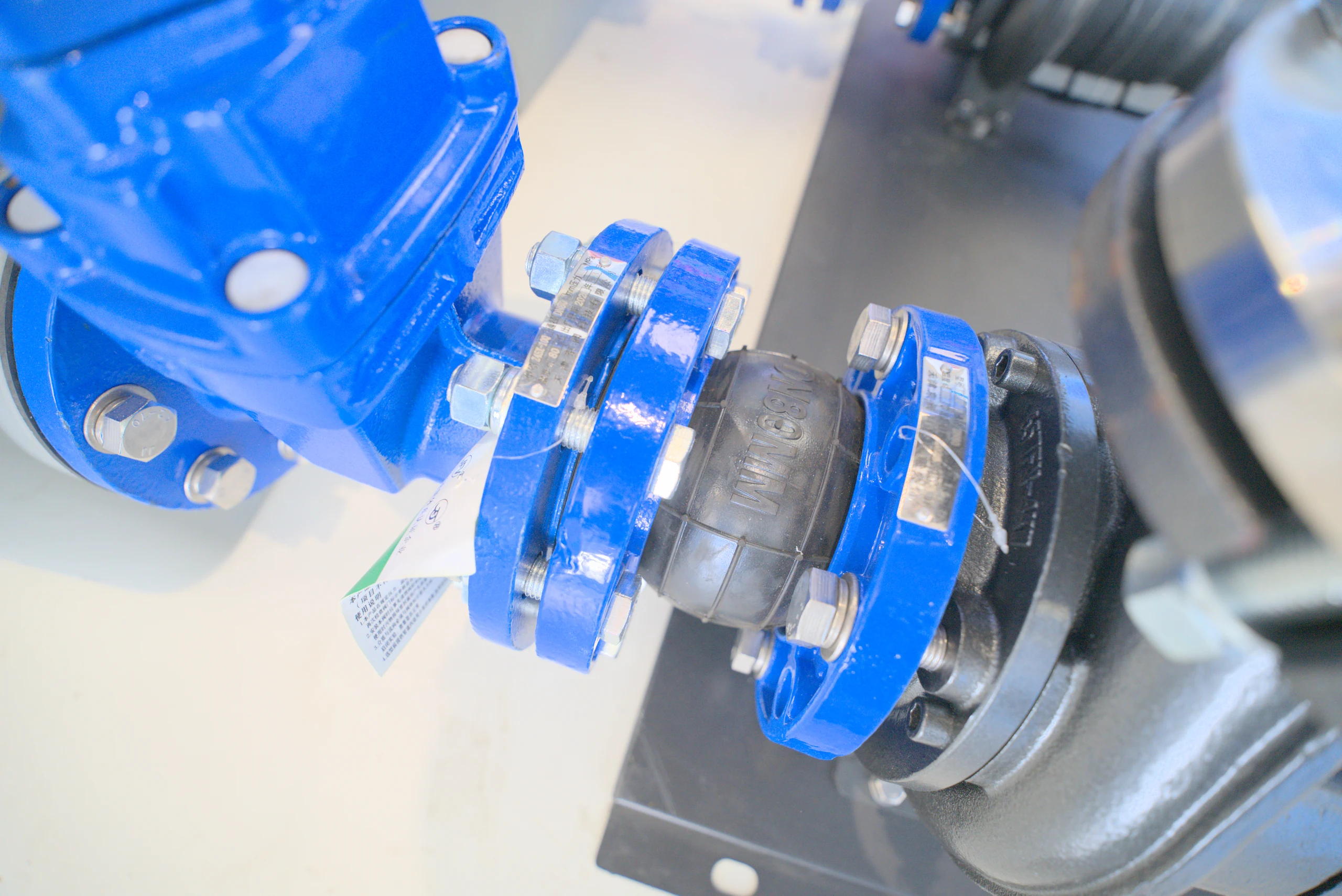

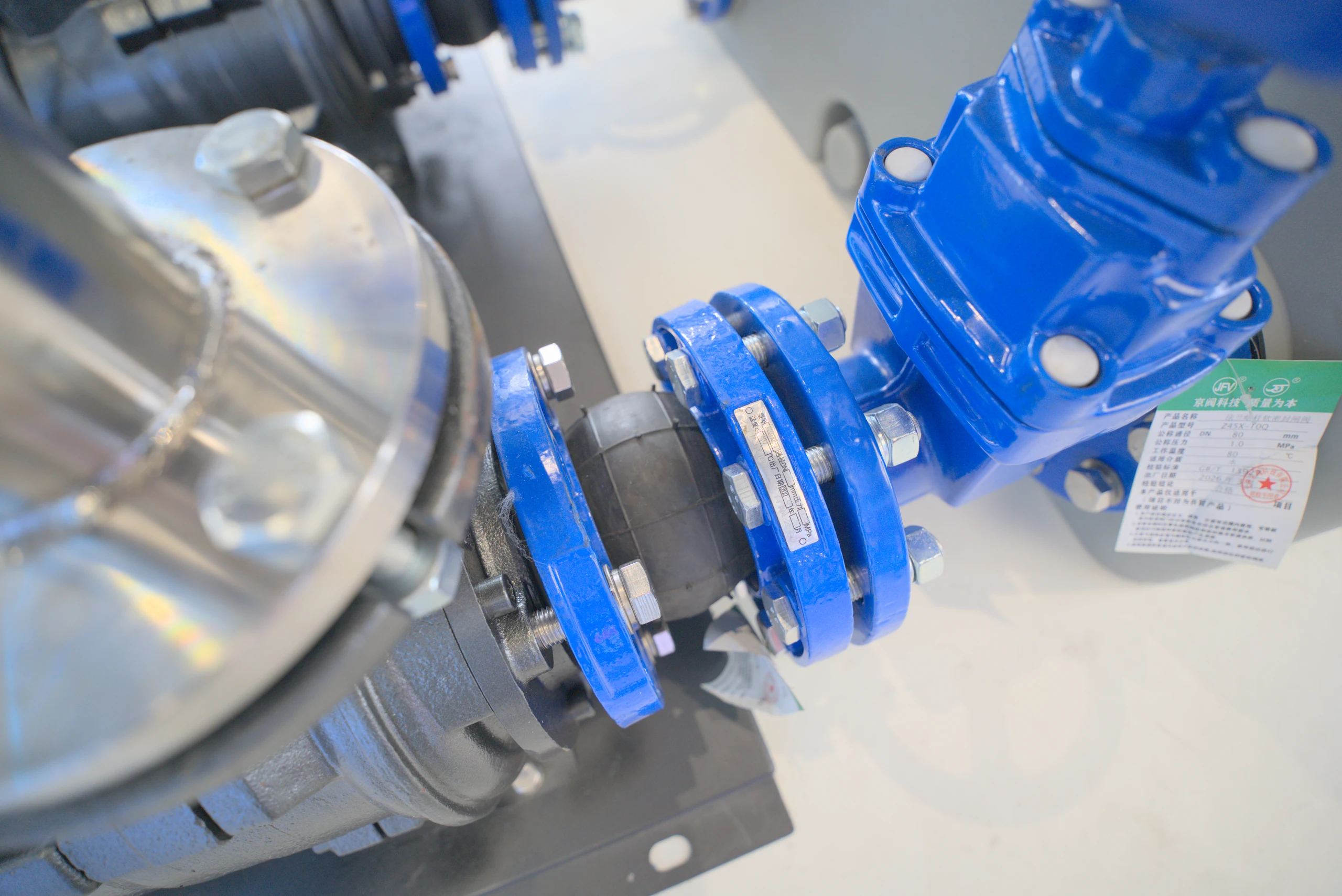

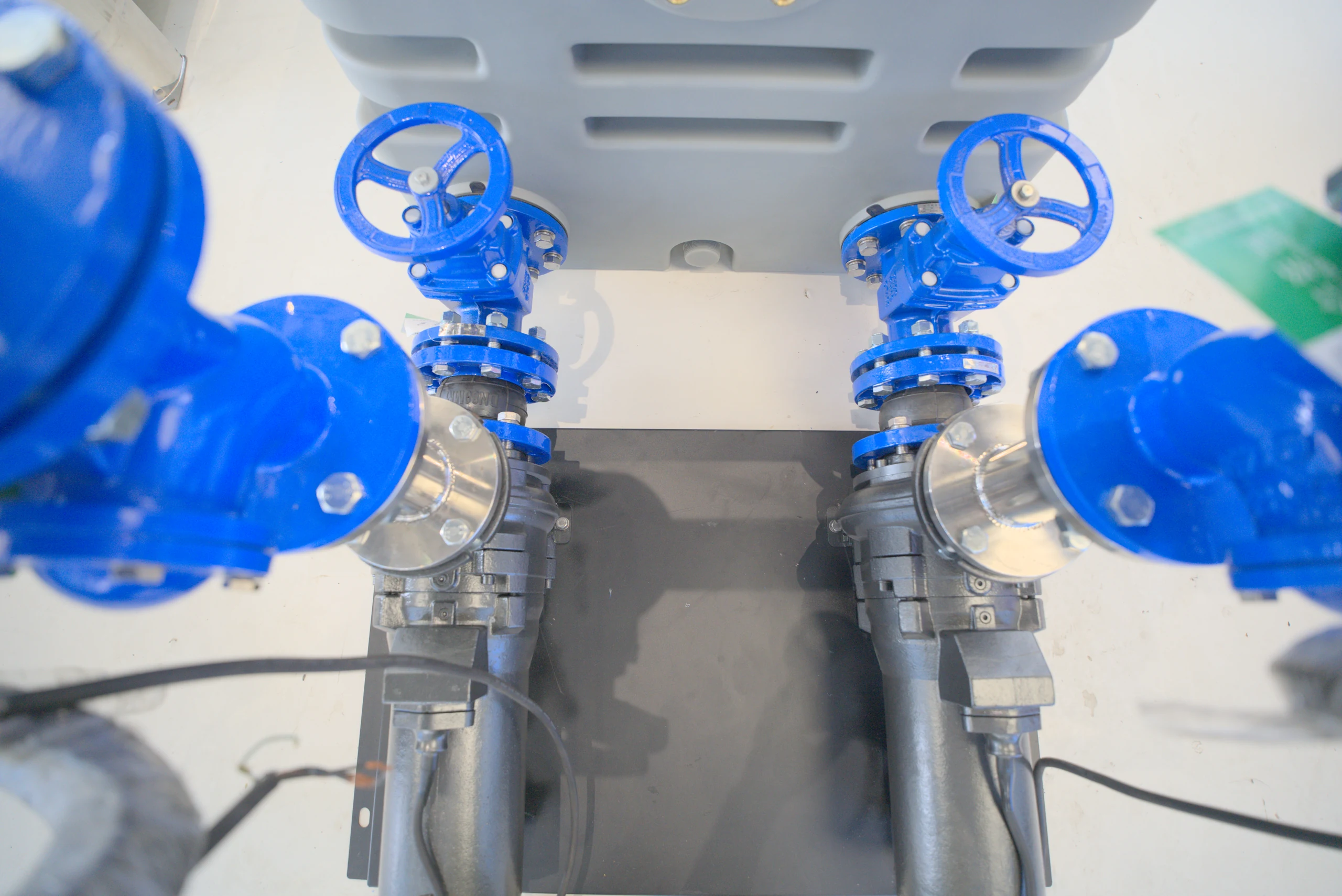

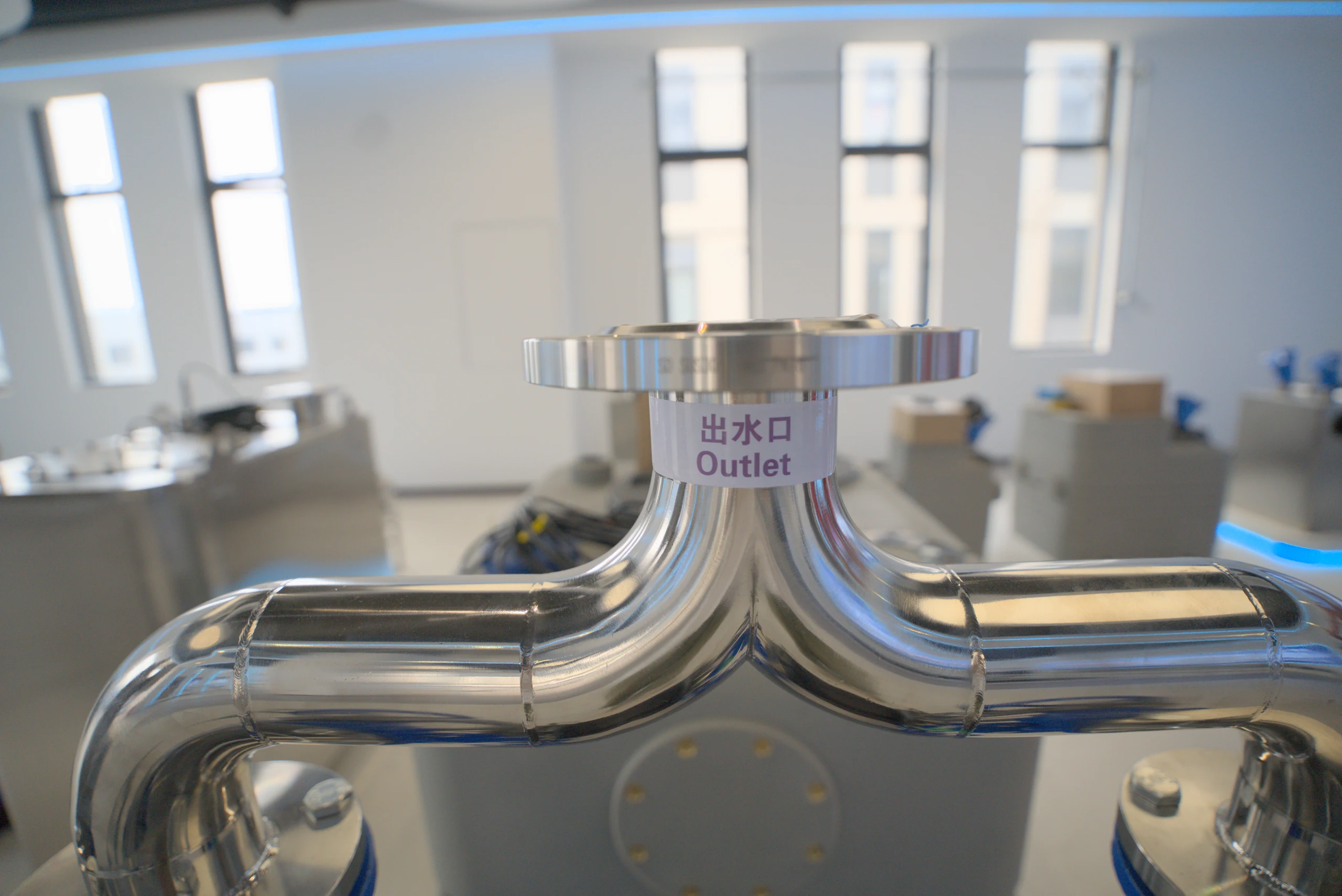

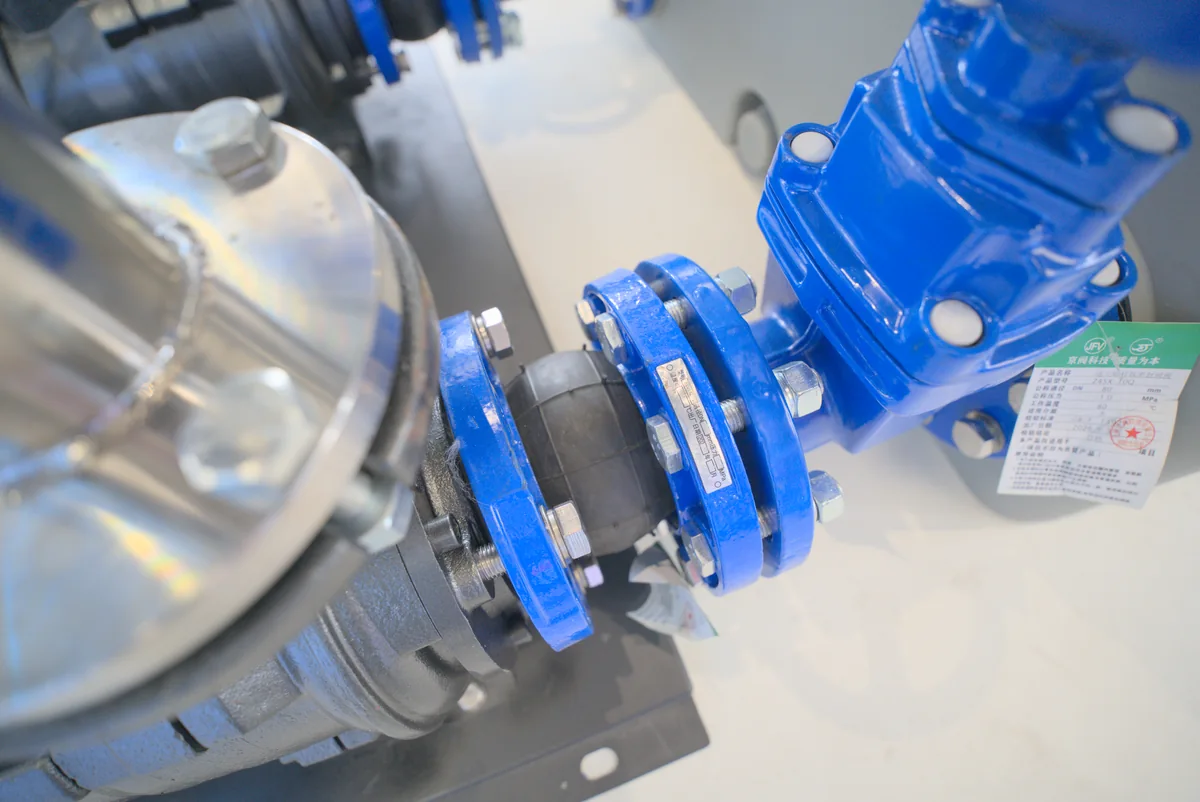

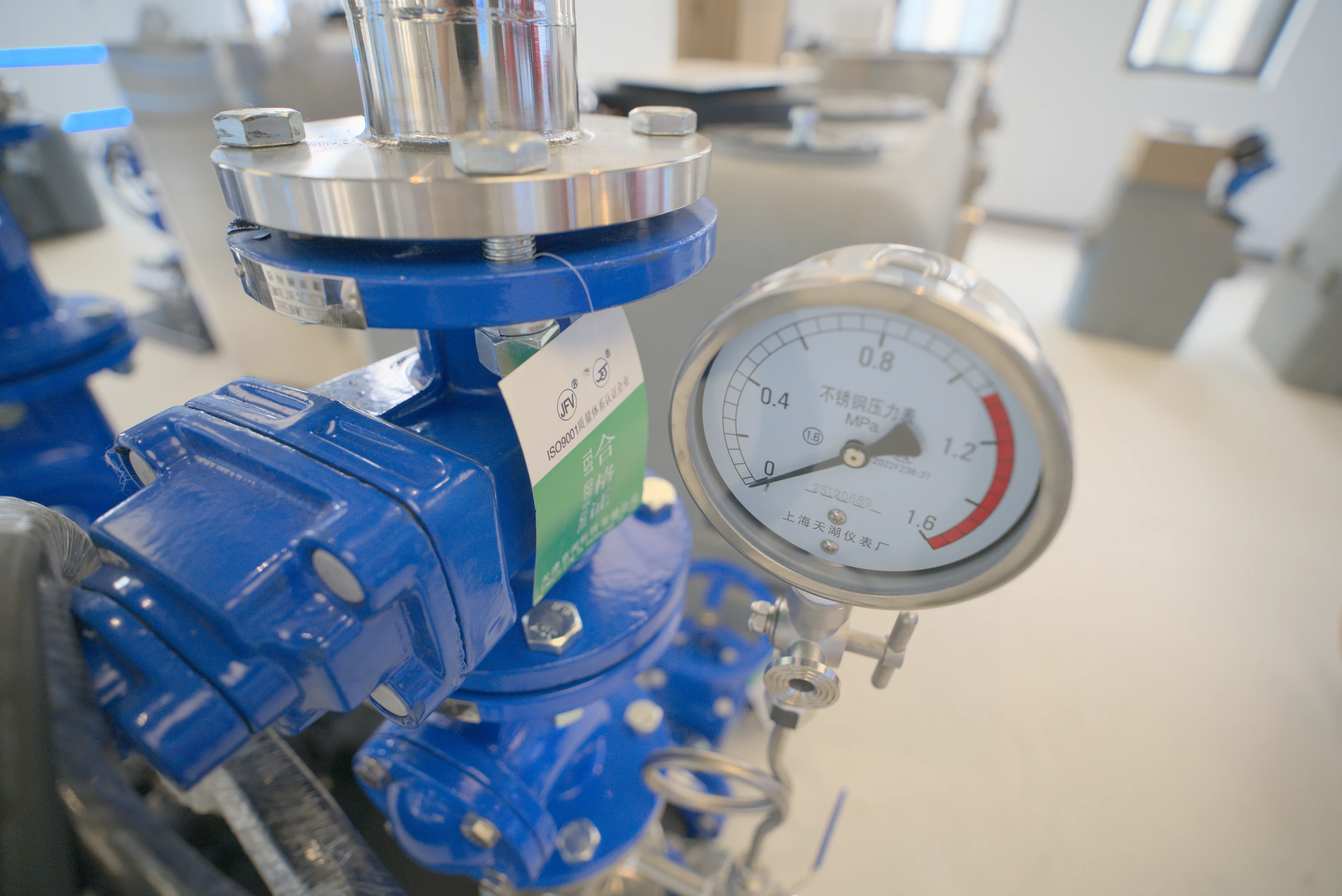

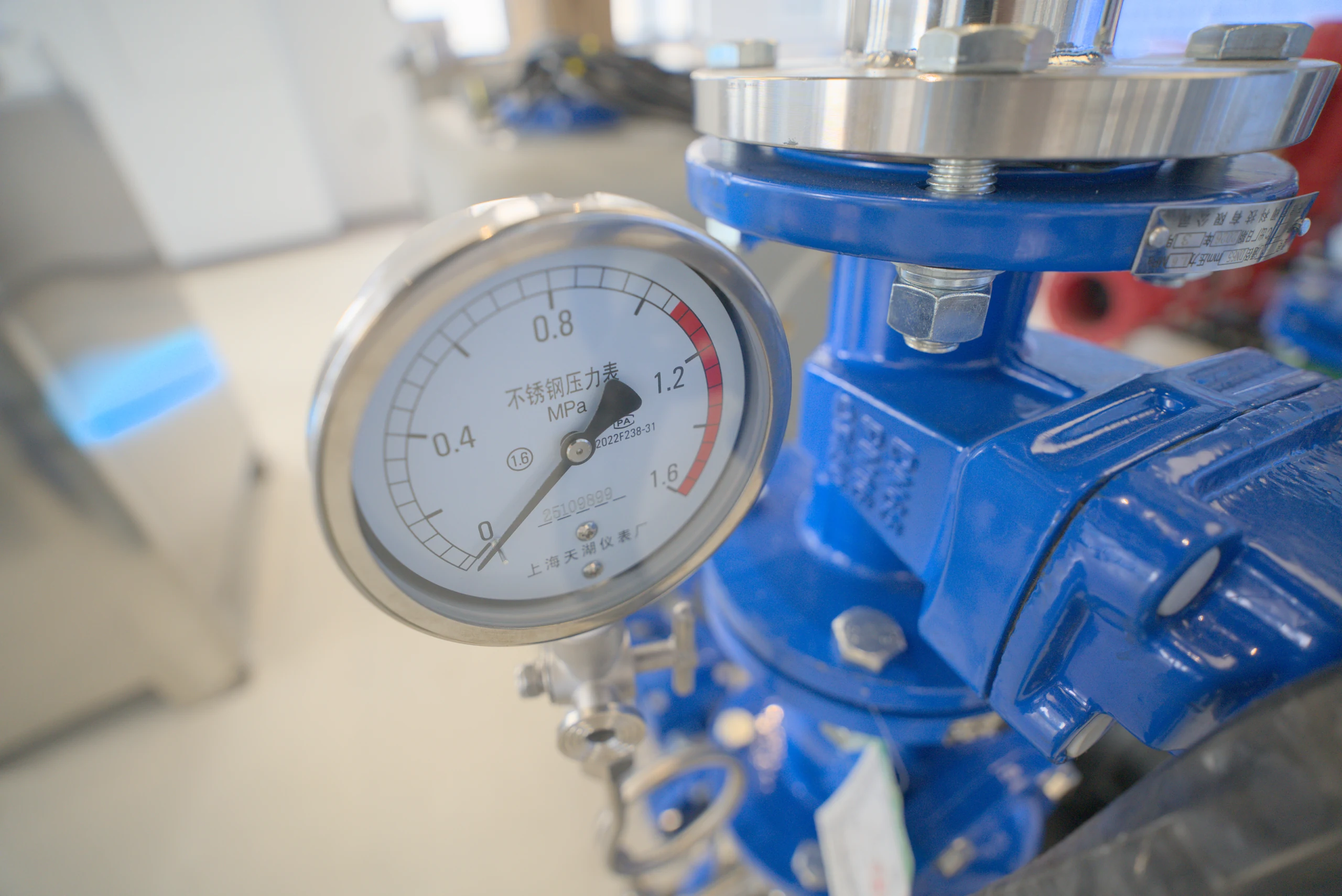

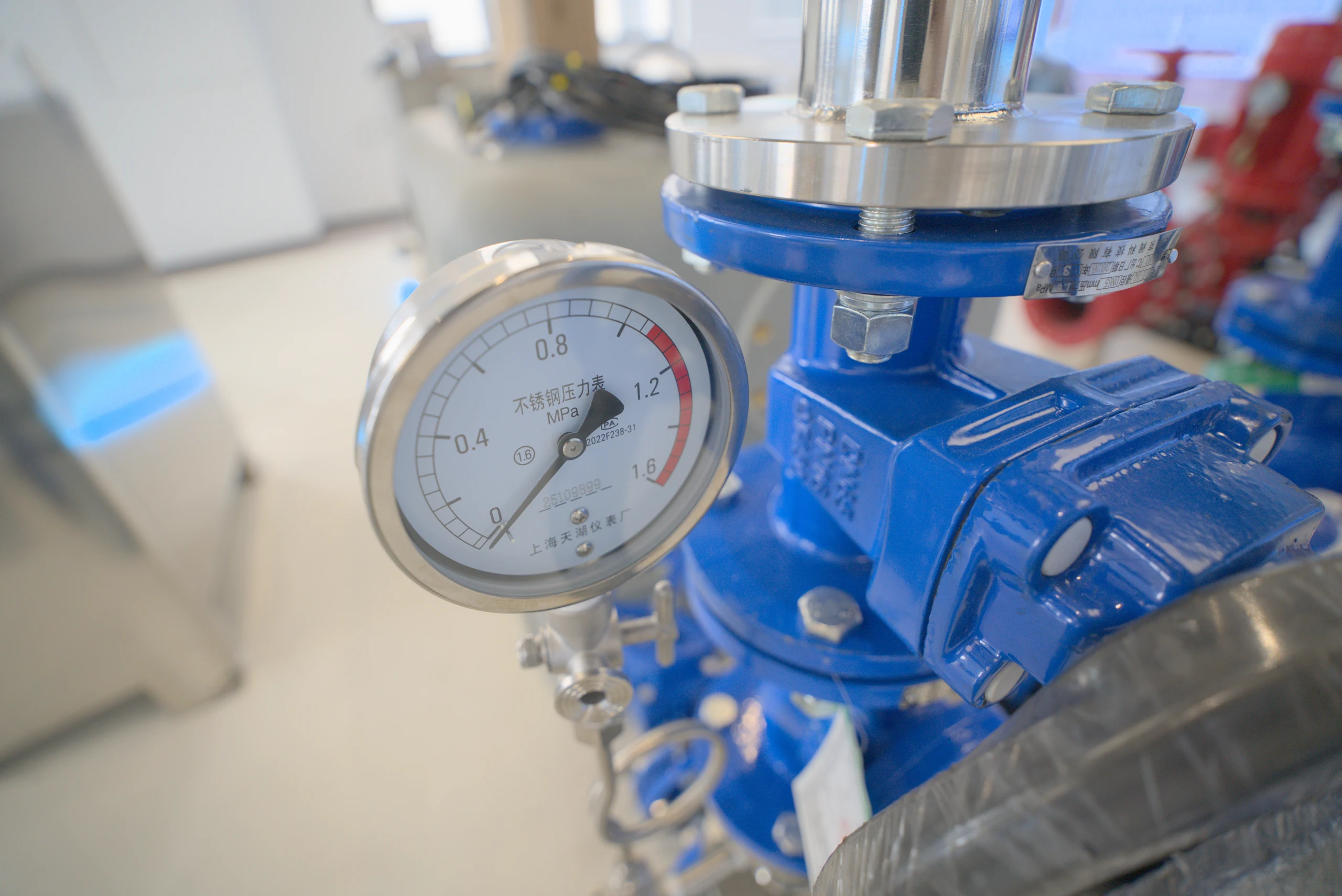

Соединения перед насосом, выходная арматура и напорные трубы размещены комплектно. Перед обслуживанием остановите оборудование по инструкции и изолируйте нужные линии.

03Несколько объёмовОборудование под задачу проекта

Каталог включает объёмы 250L, 500L, 1000L с разными расходом, напором и мощностью; подбор завершается по условиям объекта.

02 / CAPACITY MEETS PURPOSE

Разные потребности.
Одинаково продуманное решение.

Выберите объём для просмотра типовой комплектации каталога.
Подбор начинается с понятных данных.

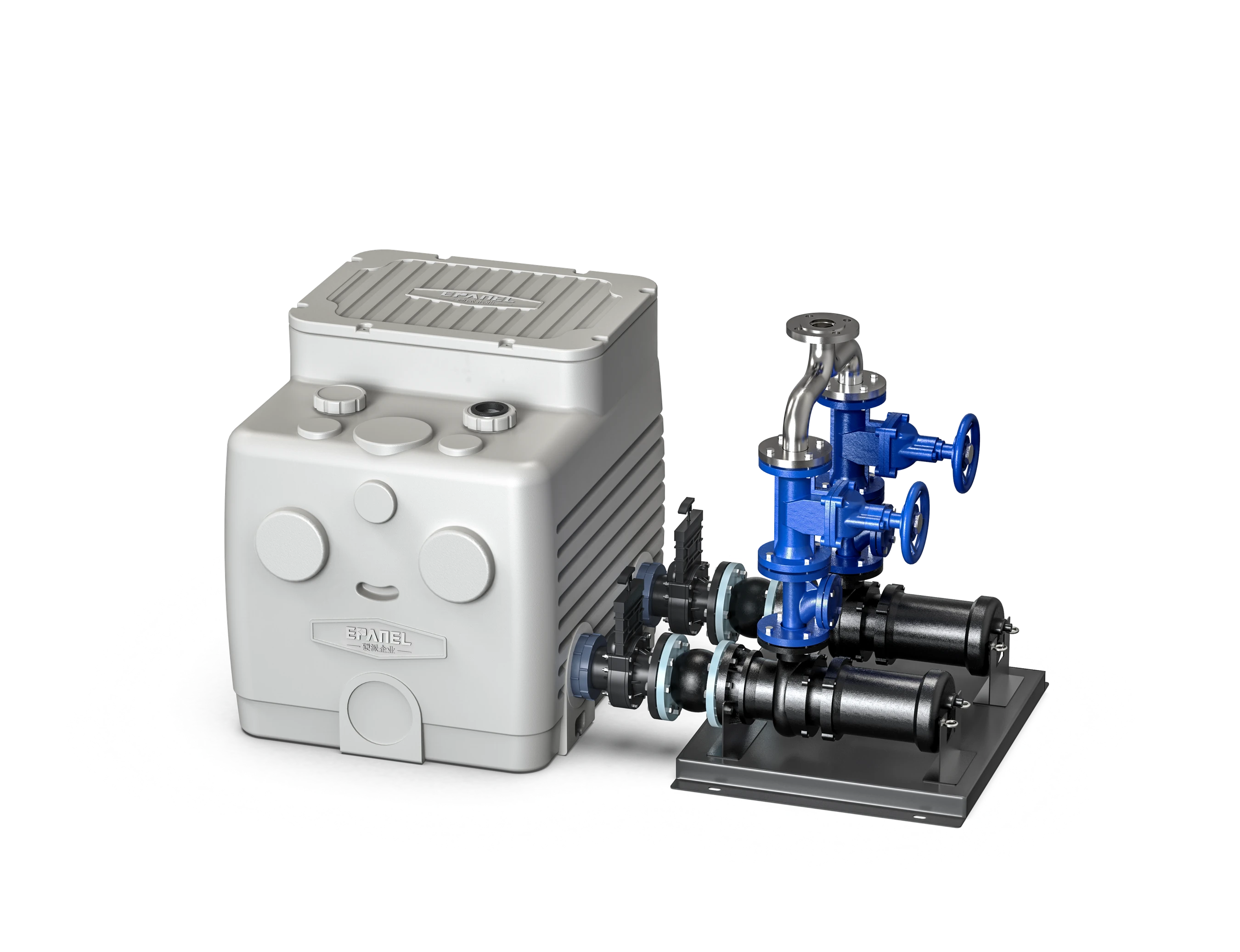

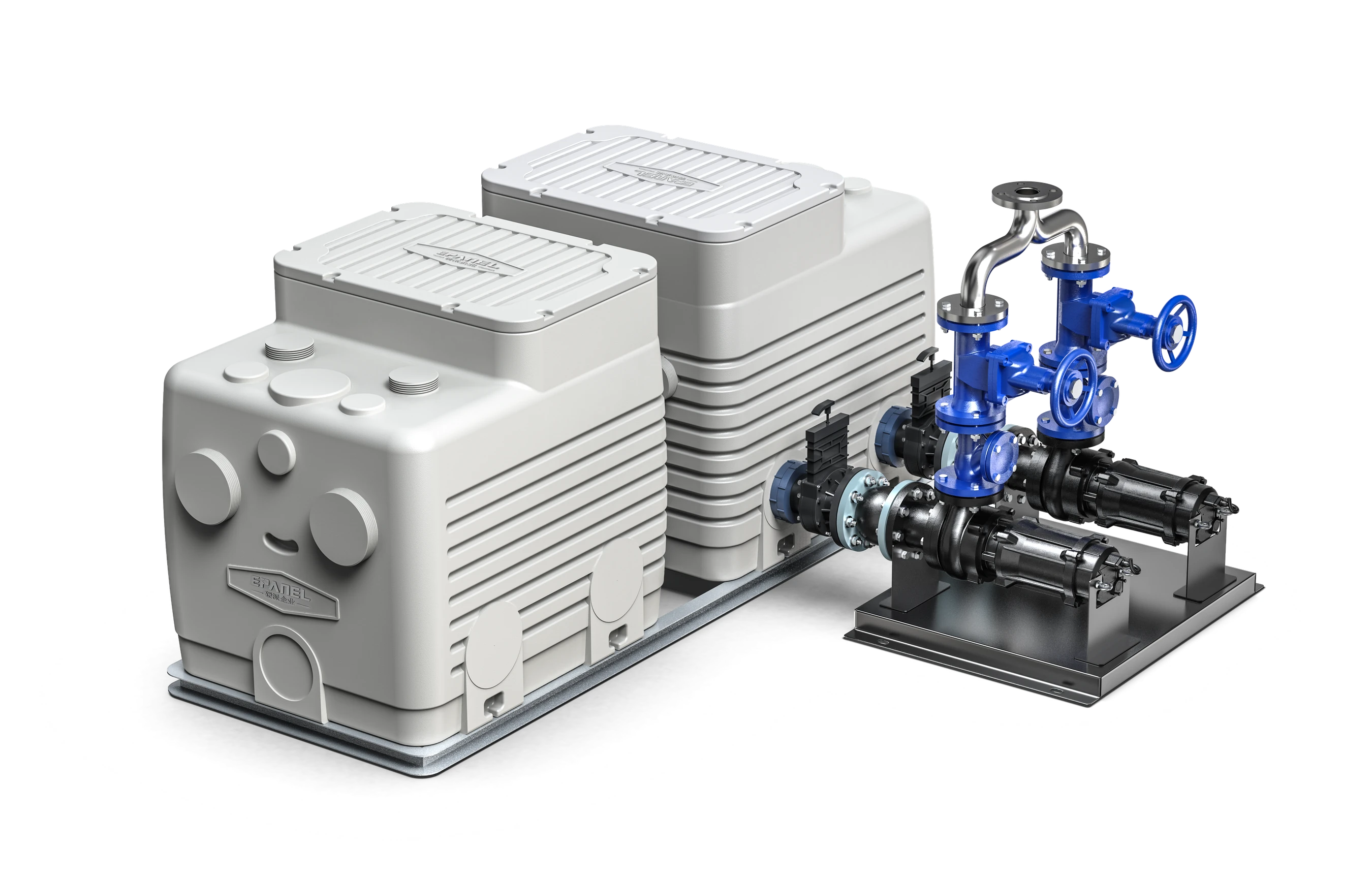

Визуализация двух корпусов PE и внешних насосов из каталога

Серия PE с внешними насосами Внешний вид серии без масштабного сравнения объёмов

TYPICAL CONFIGURATION

250L

Канализационная установка PE с внешними насосами

PWT250V15-15-1.5TW2P

Расход: 15 m³/h
Напор: 15 m
Мощность: 1.5 kW
Длина × ширина × высота: 1680 × 868 × 1150 mm

Подбор этого объёма

Типовая комплектация на одном экране.

Три примера из каталога внешних насосов, не все комплектации каждого объёма
Объём / L	Модель оборудования	Расход / m³/h	Напор / m	Мощность / kW	Габариты / mm	Напряжение / V	Вход	Выход
250 ●	PWT250V15-15-1.5TW2P	15	15	1.5	1680 × 868 × 1150	380	DN100	DN50
500 ●	PWT500V25-27-4TW2P	25	27	4.0	1925 × 1010 × 1150	380	DN100–150	DN65
1000 ●	PWT1000V55-32-7.5TW2P	55	32	7.5	1925 × 2140 × 1150	380	DN100–150	DN65

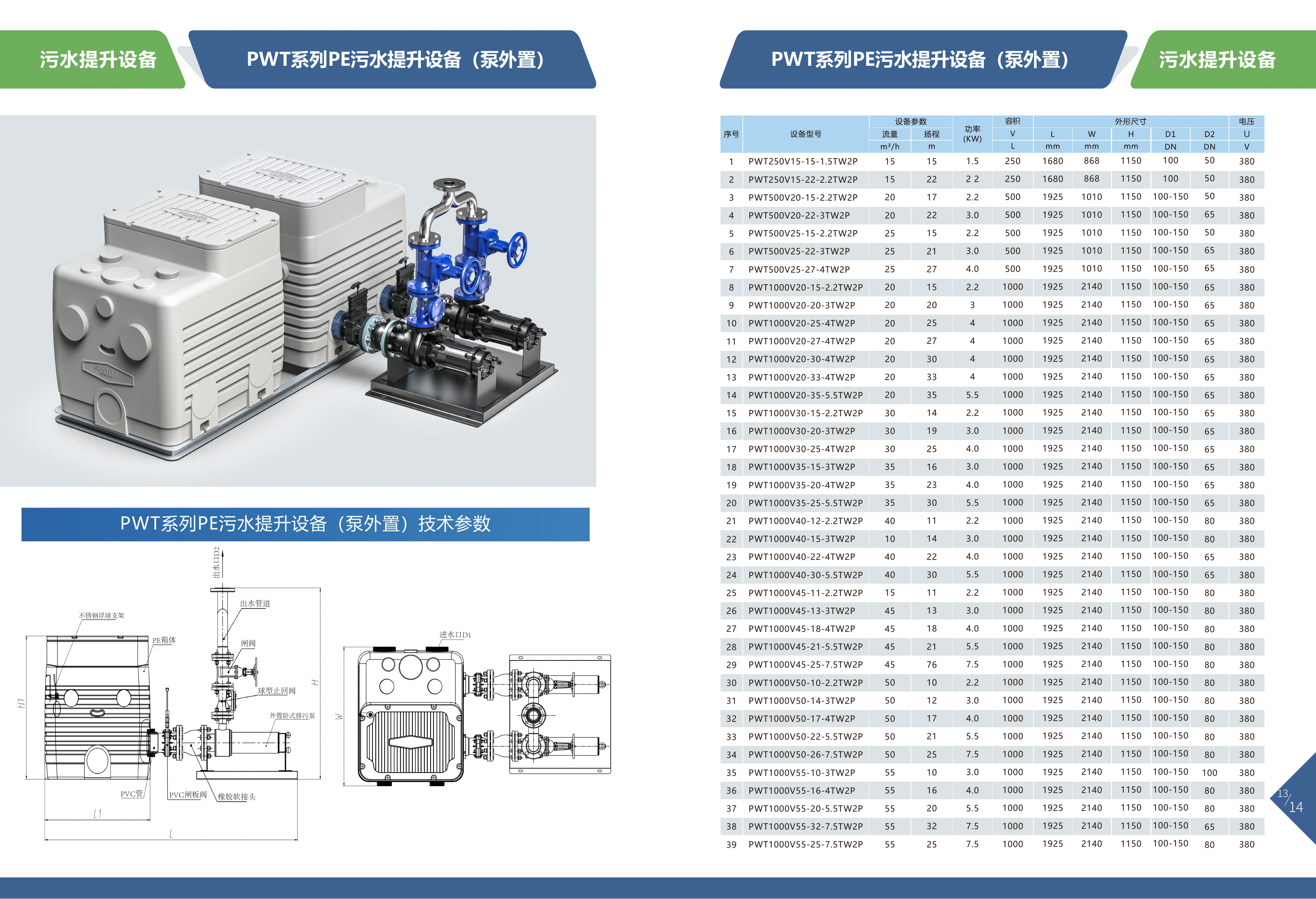

Источник: каталог жироотделителей и канализационных установок, серия с внешними насосами, печатные страницы 13–14. Это три типовые комплектации, а не диапазоны характеристик каждого объёма; существуют другие варианты. Рабочая точка и размеры определяются проектным подбором.

Открыть исходную страницу параметров каталога

03 / ENGINEERED FOR THE EVERYDAY

Продуманная компоновка.
Удобнее каждое обслуживание.

От корпуса до арматуры, от насосов до основания.
Внимание к оборудованию и людям, которые с ним работают.

PRODUCT RENDERING Визуализация продукции · Детали конструкции

ACCESS BY DESIGN

Конструкция хорошо видна.
Для операций достаточно места.

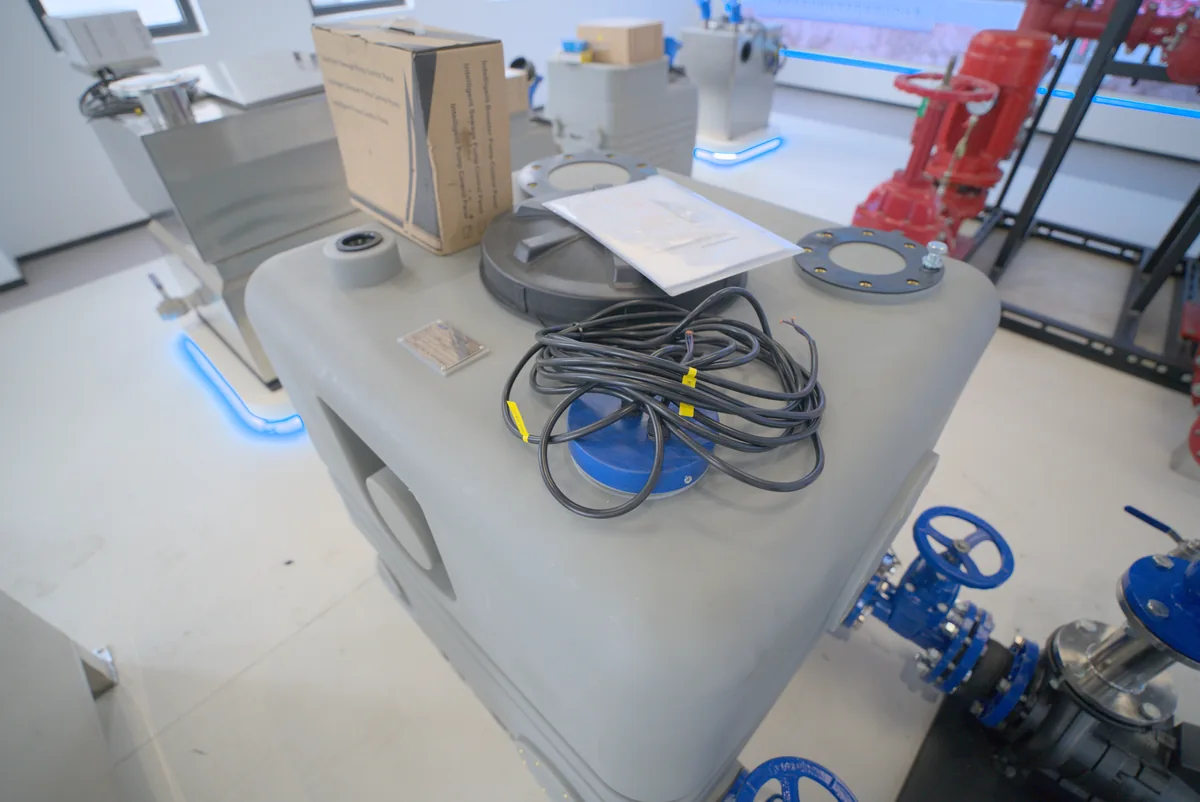

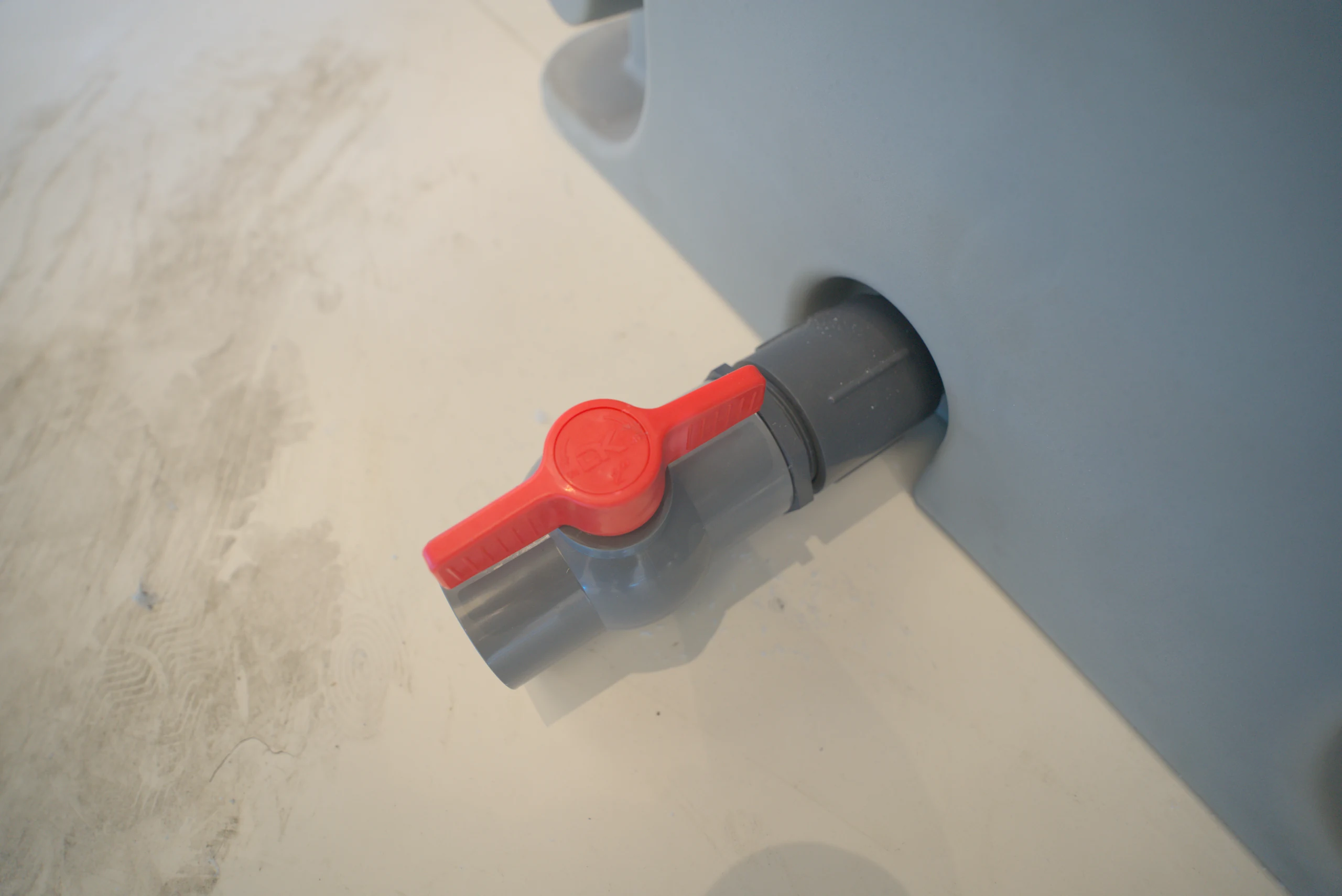

Внешние насосы и арматура доступны снаружи корпуса. При установке учитывают направление снятия насосов, работу клапанов и открывание верхней крышки, предусматривая сервисное пространство.

01Сбор в корпусе02Подъём насосами03Отвод по трубам

Подбор и размещение

Предоставьте расход, высоту подъёма, длину труб, место и питание для выбора комплектации. Уточните основание, вентиляцию, патрубки и сервисные позиции. Принадлежности на визуализациях, схемах каталога и фотографиях могут различаться по комплектации.

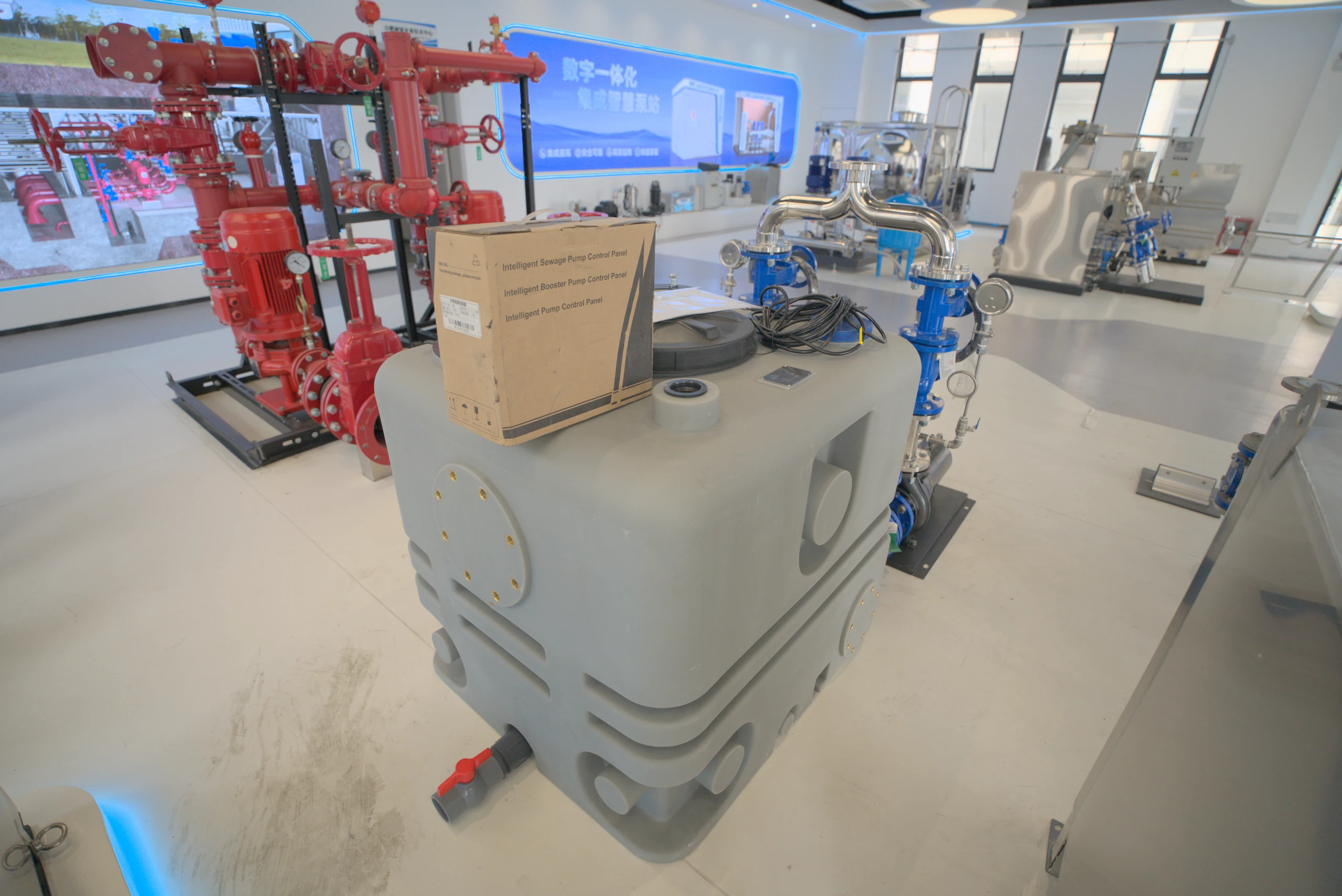

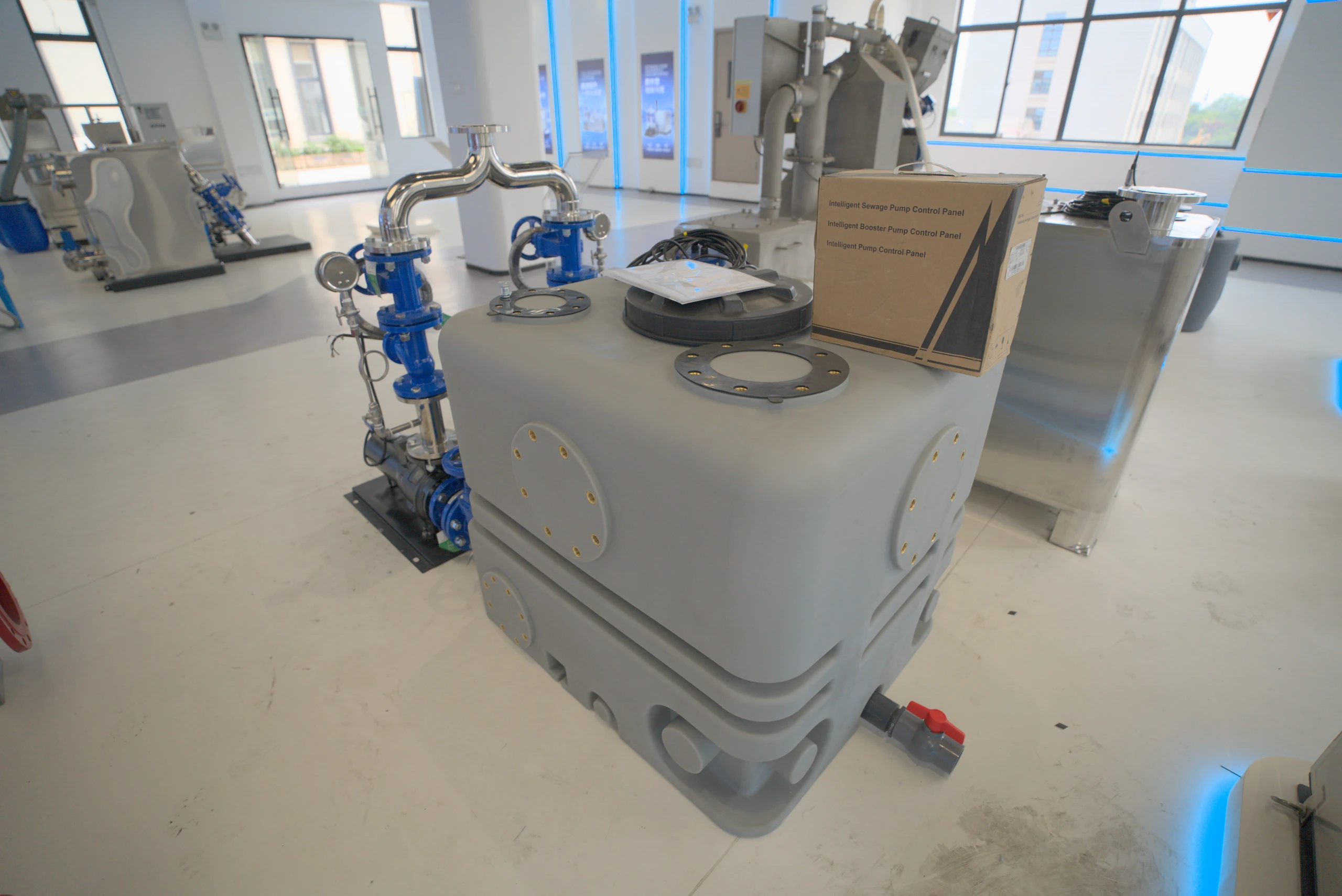

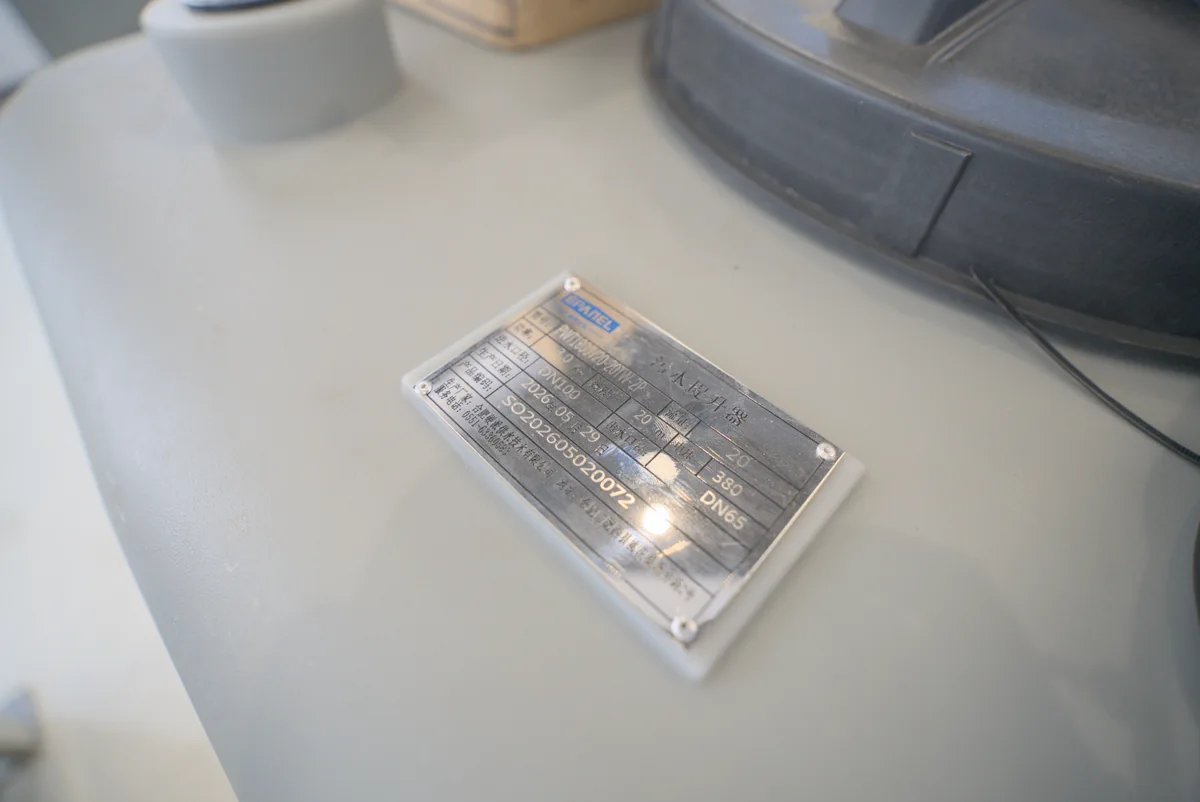

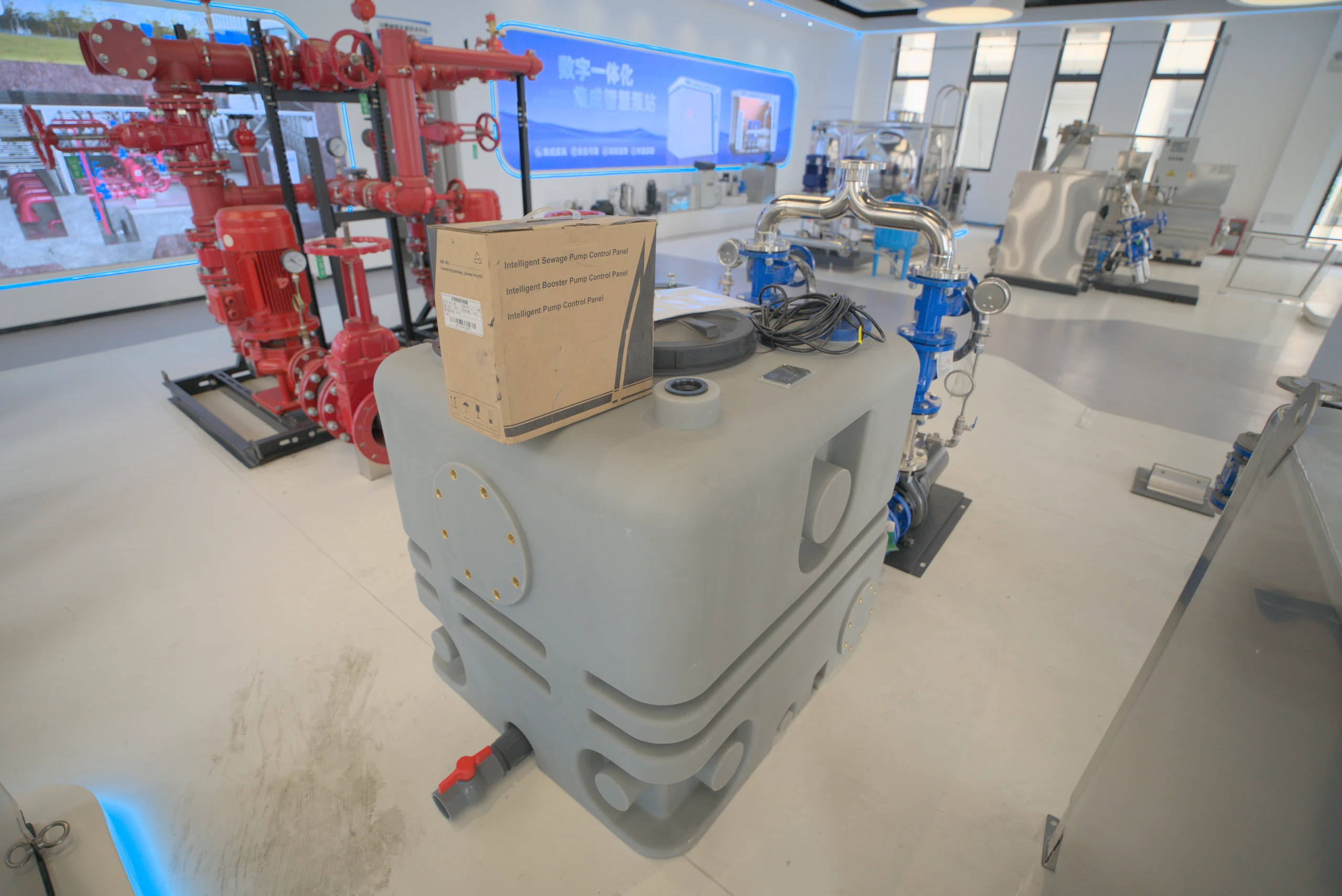

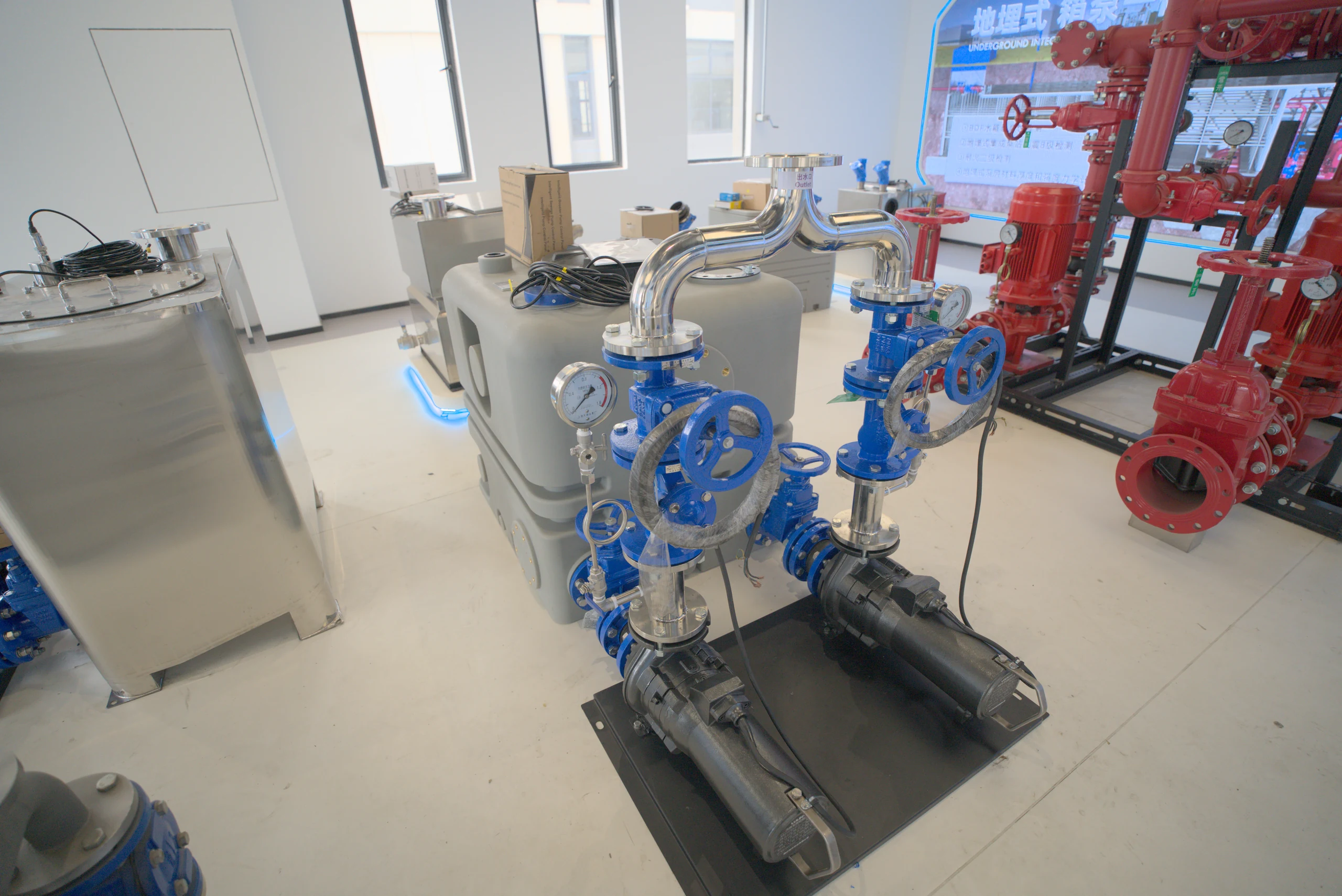

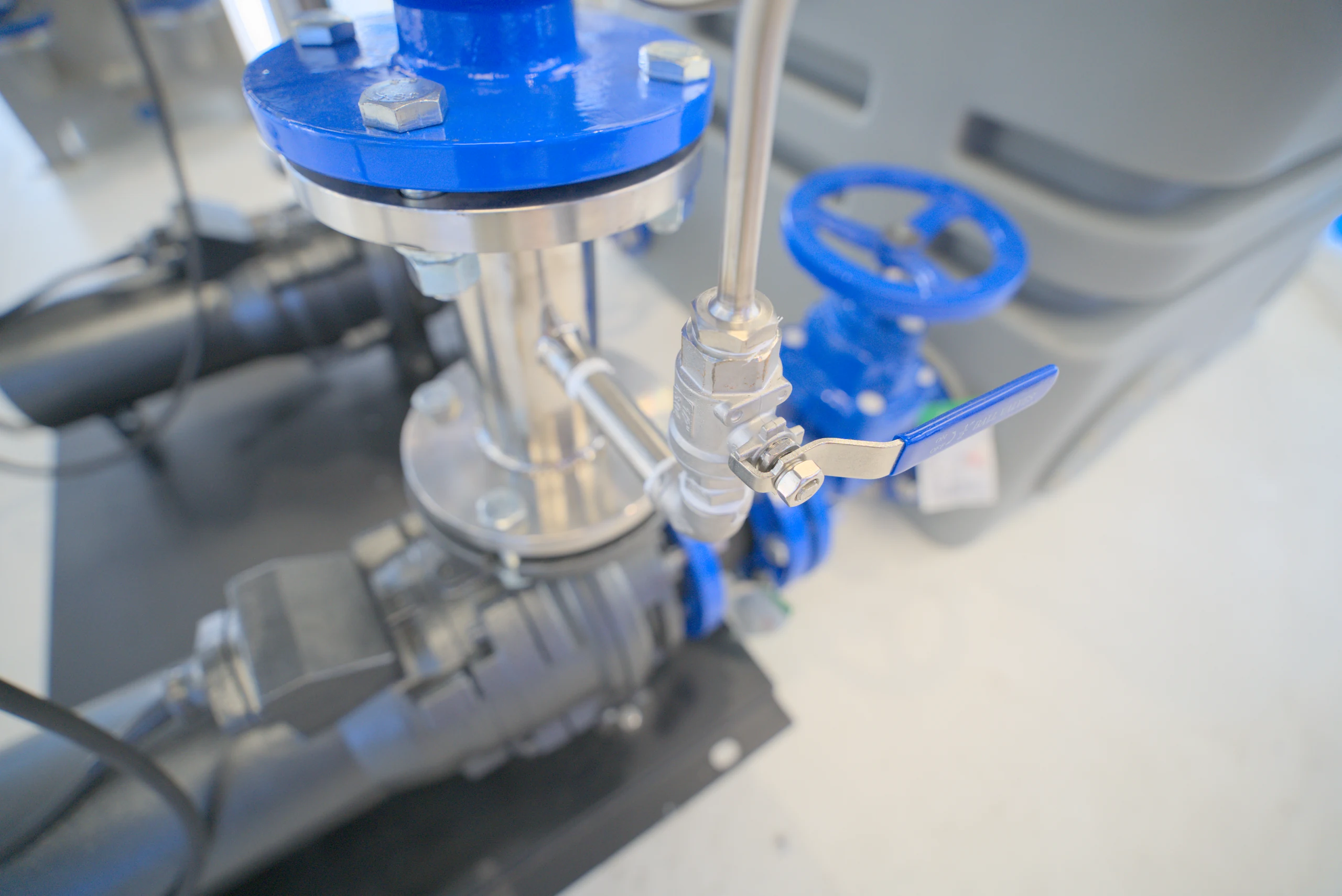

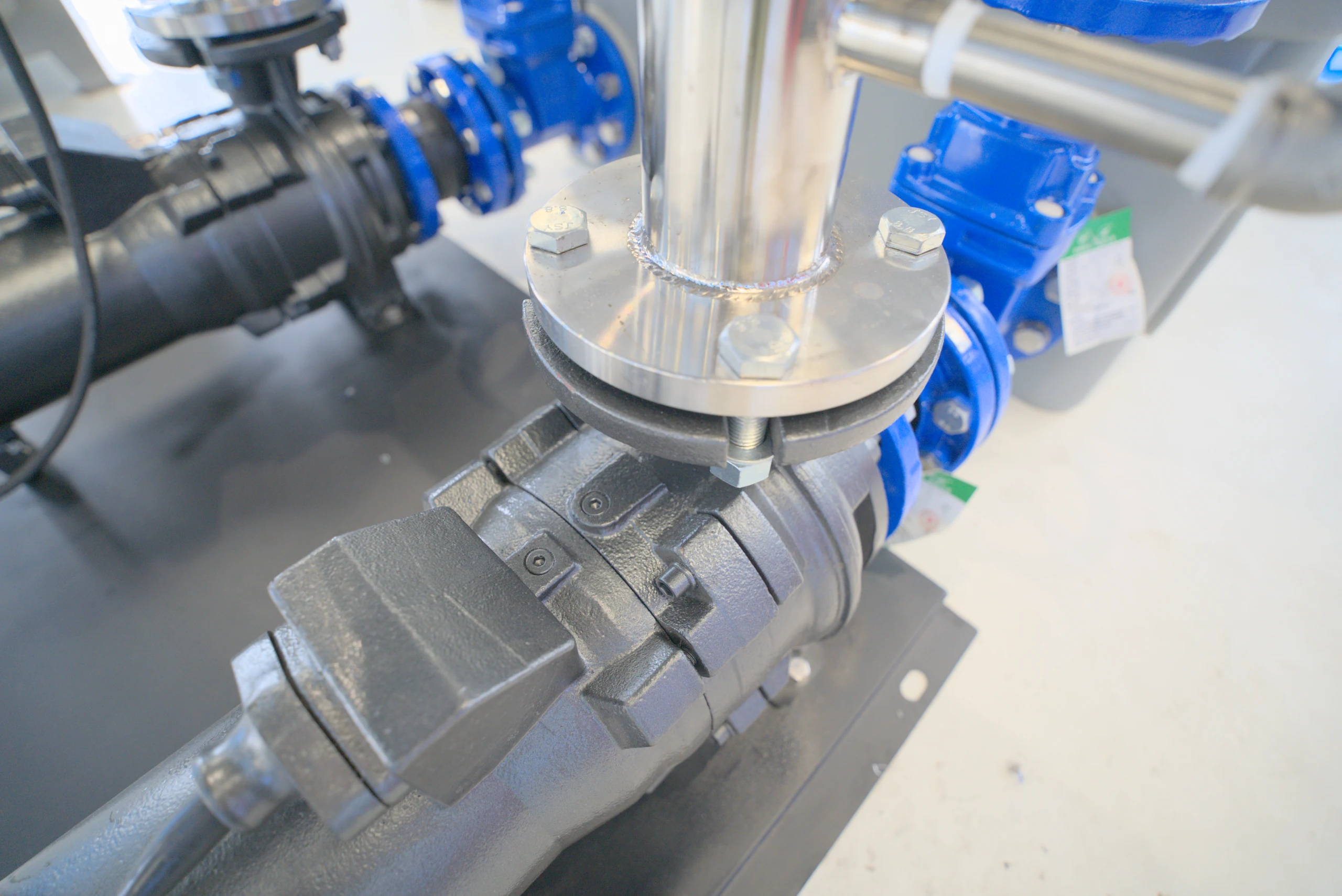

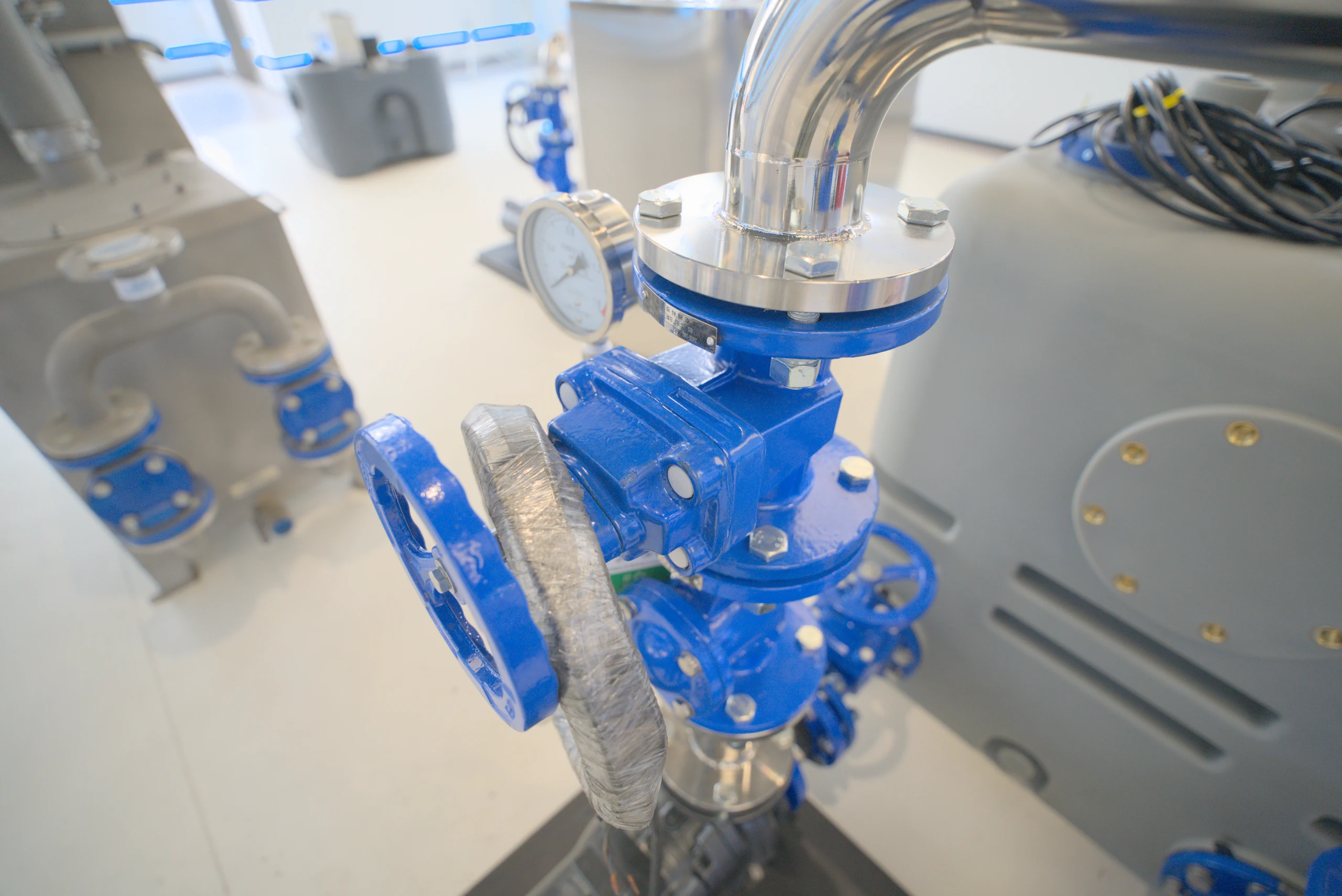

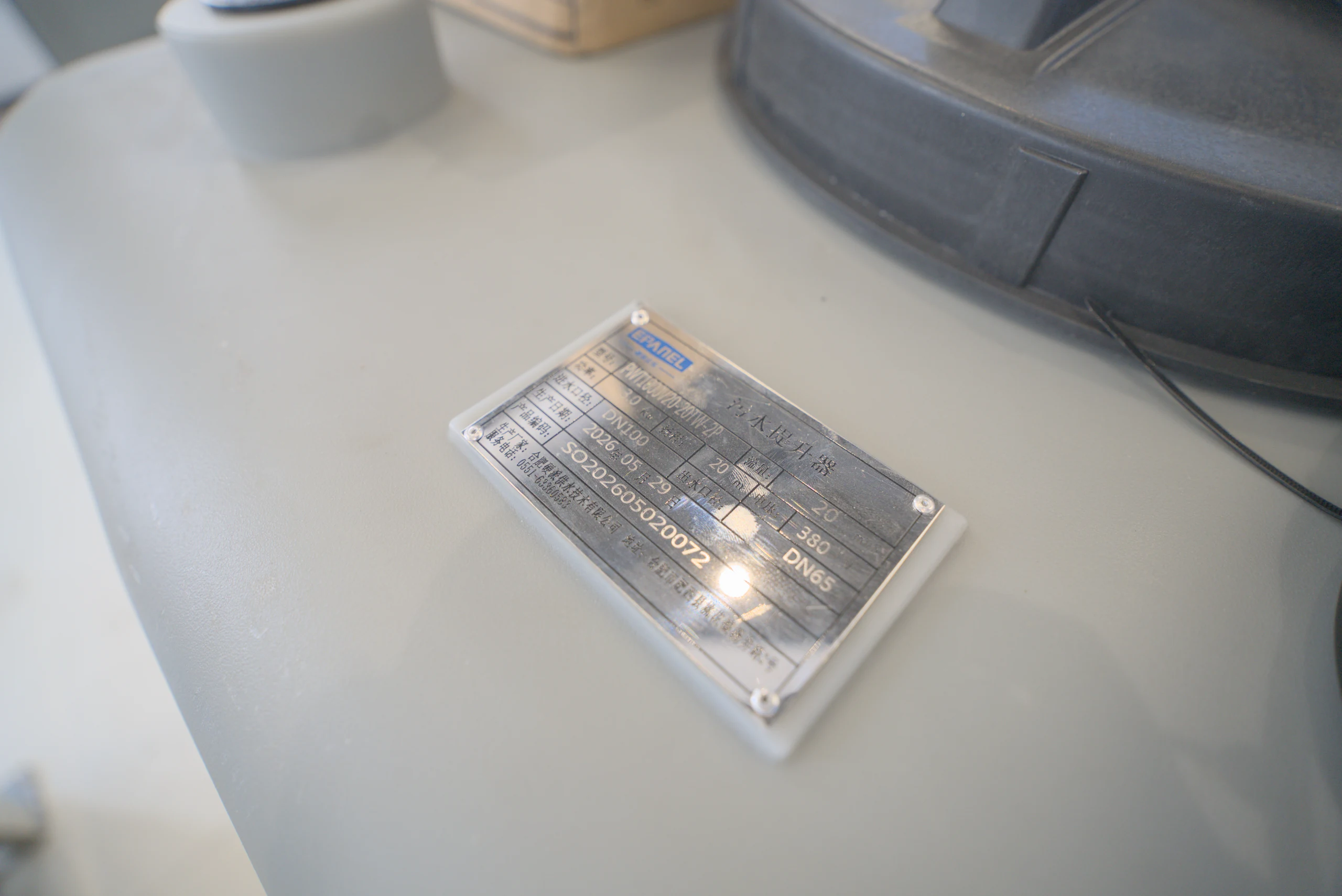

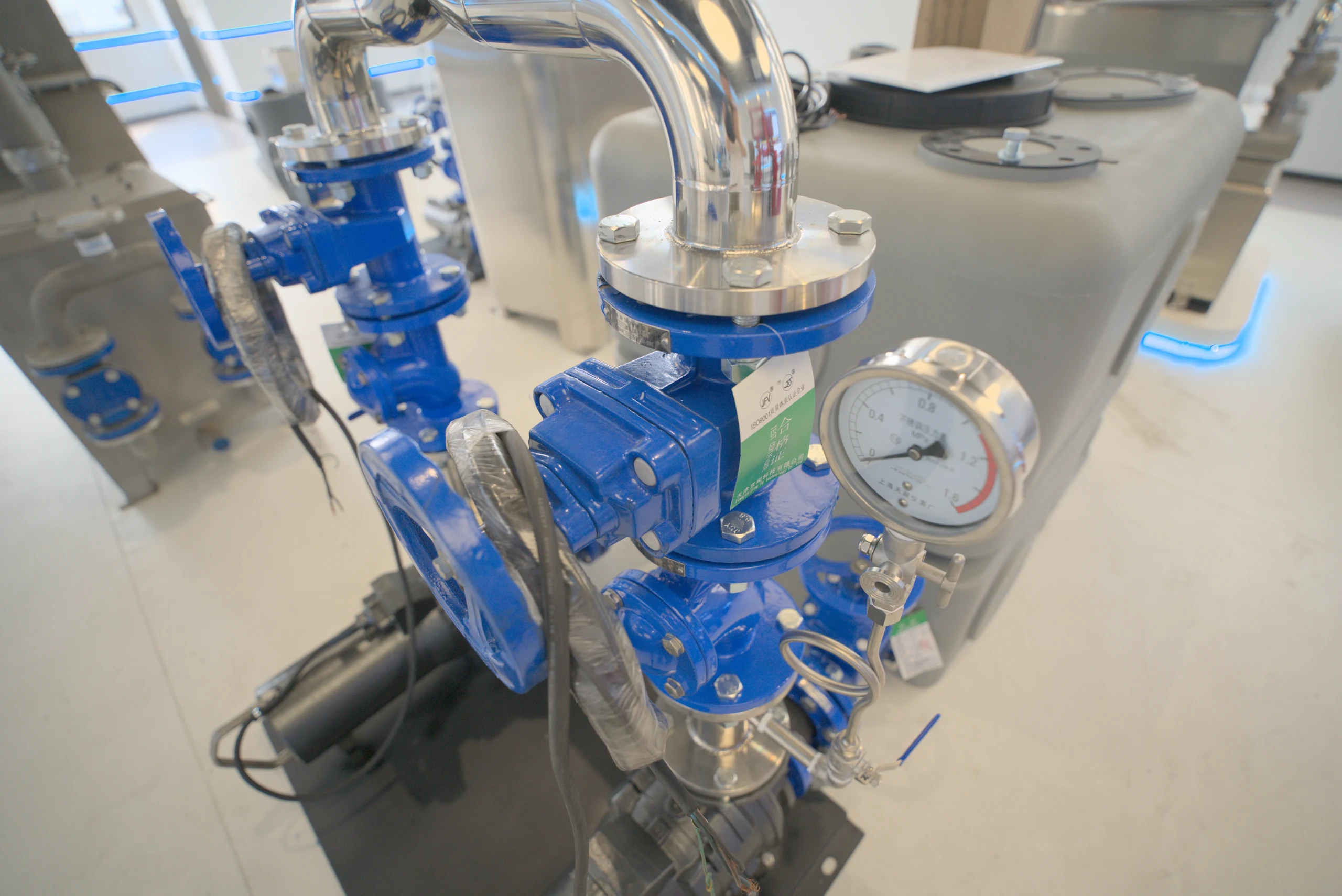

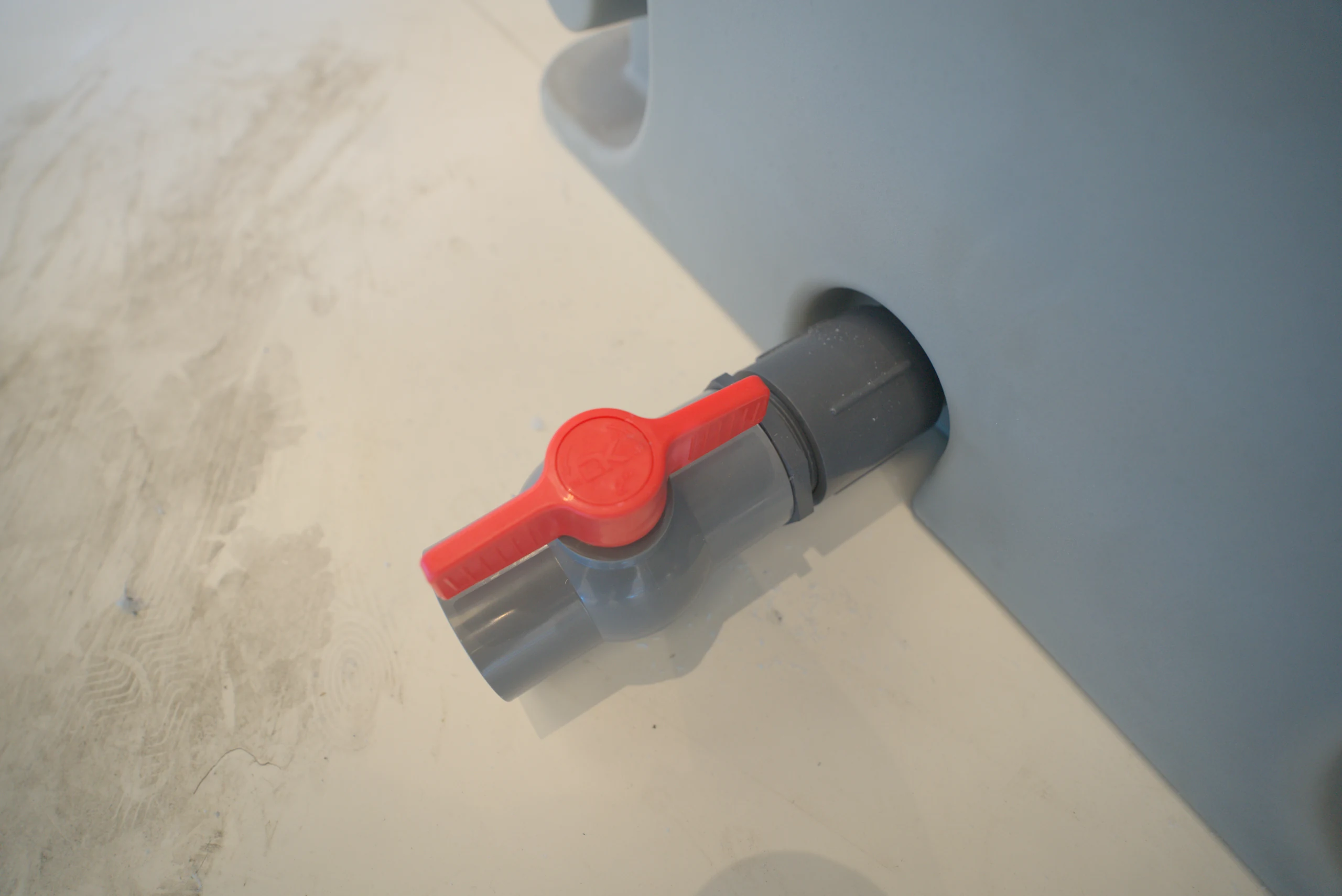

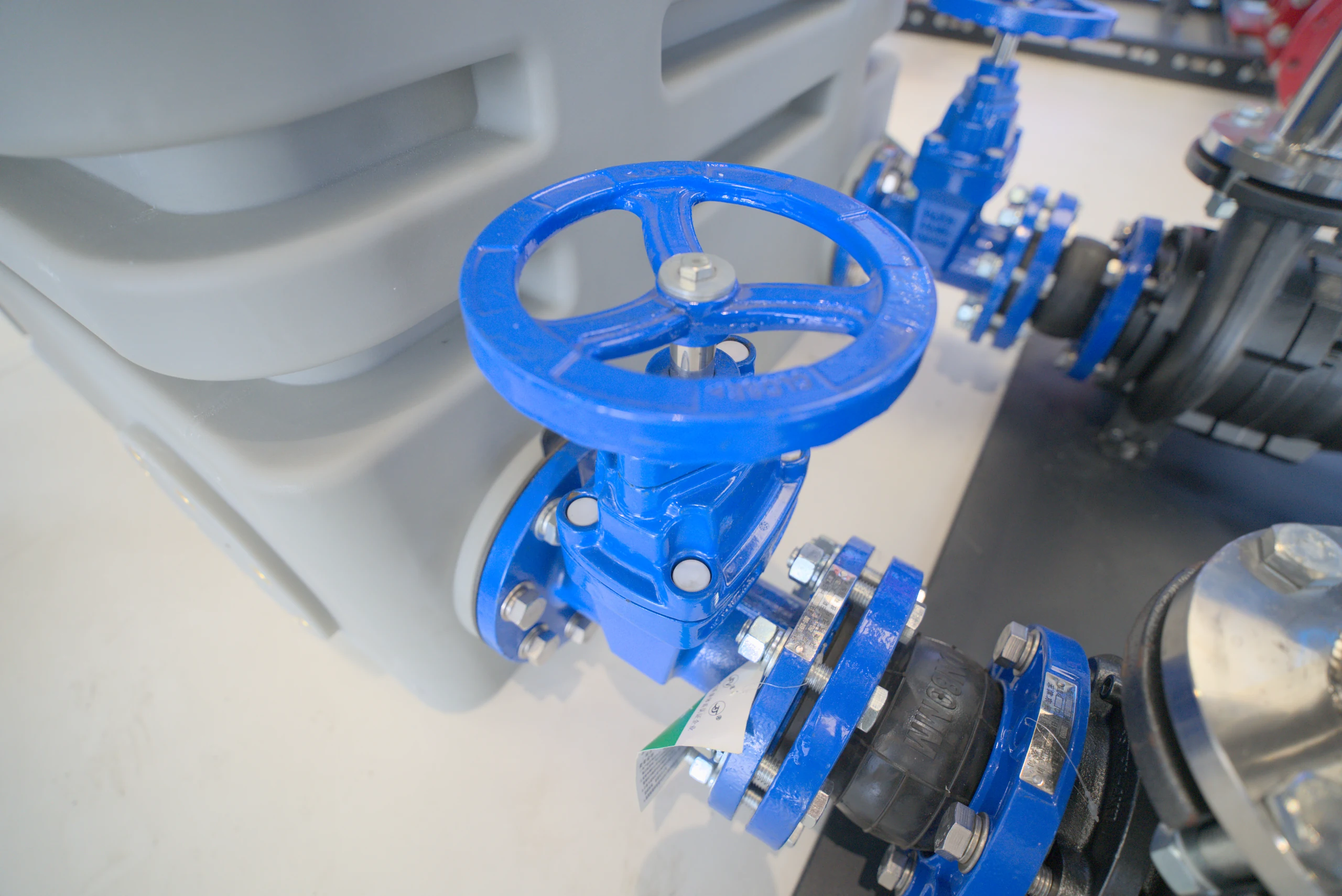

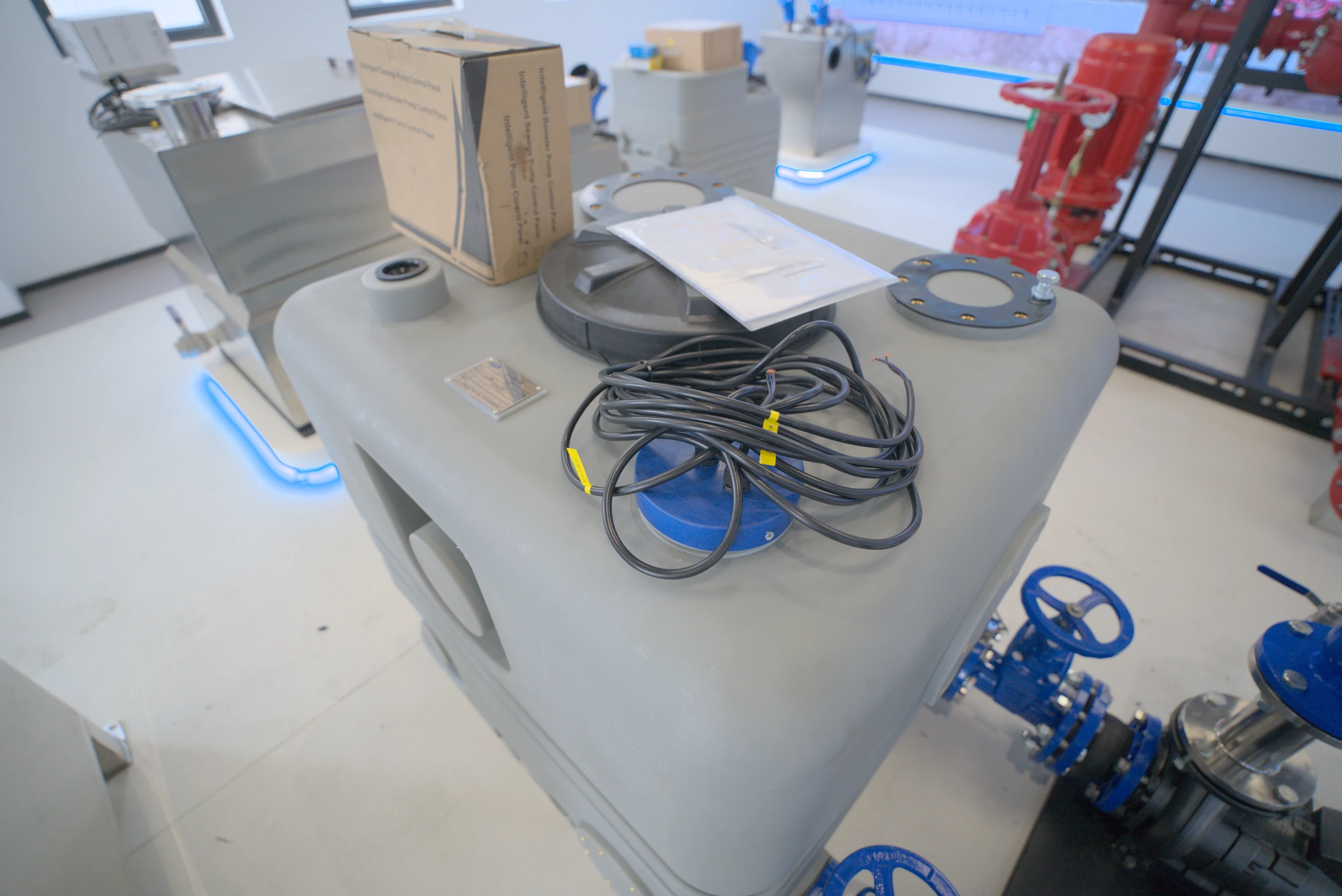

04 / PRODUCT PHOTOS
