Двухнасосная конструкция канализационной установки PE серии PWT

EPANEL · Серия PWT / INTEGRATED LIFTING SYSTEM

PE со встроенными насосами
Канализационные насосные установки。

Больше возможностей для каждого пространства.

Цельный корпус PE, встроенные погружные насосы и автоматическое управление.
Надёжный подъём стоков там, где самотёк невозможен.

Изучить устройство Технические параметры

Узнать больше о продукте

Цельный корпус PE Встроенный погружной насосАвтоматическое управление

Диапазон объёма корпуса

60–500L

Пять объёмов · Подбор под задачу

Диапазон расхода серии

6–35m³/h

Для разных потребностей водоотведения

Диапазон напора серии

10–30m

Для подъёма из подземных помещений

Температура среды

≤40°C

Бытовые стоки · pH 4–10

* Расход и напор относятся к разным комплектациям серии и не достигаются одновременно в одной рабочей точке. Подбор учитывает фактические расход, напор и трубопроводы.

01 / PRECISION INSIDE

Сила —внутри.

Сложные задачи решает система.
Пространство остаётся удобным.

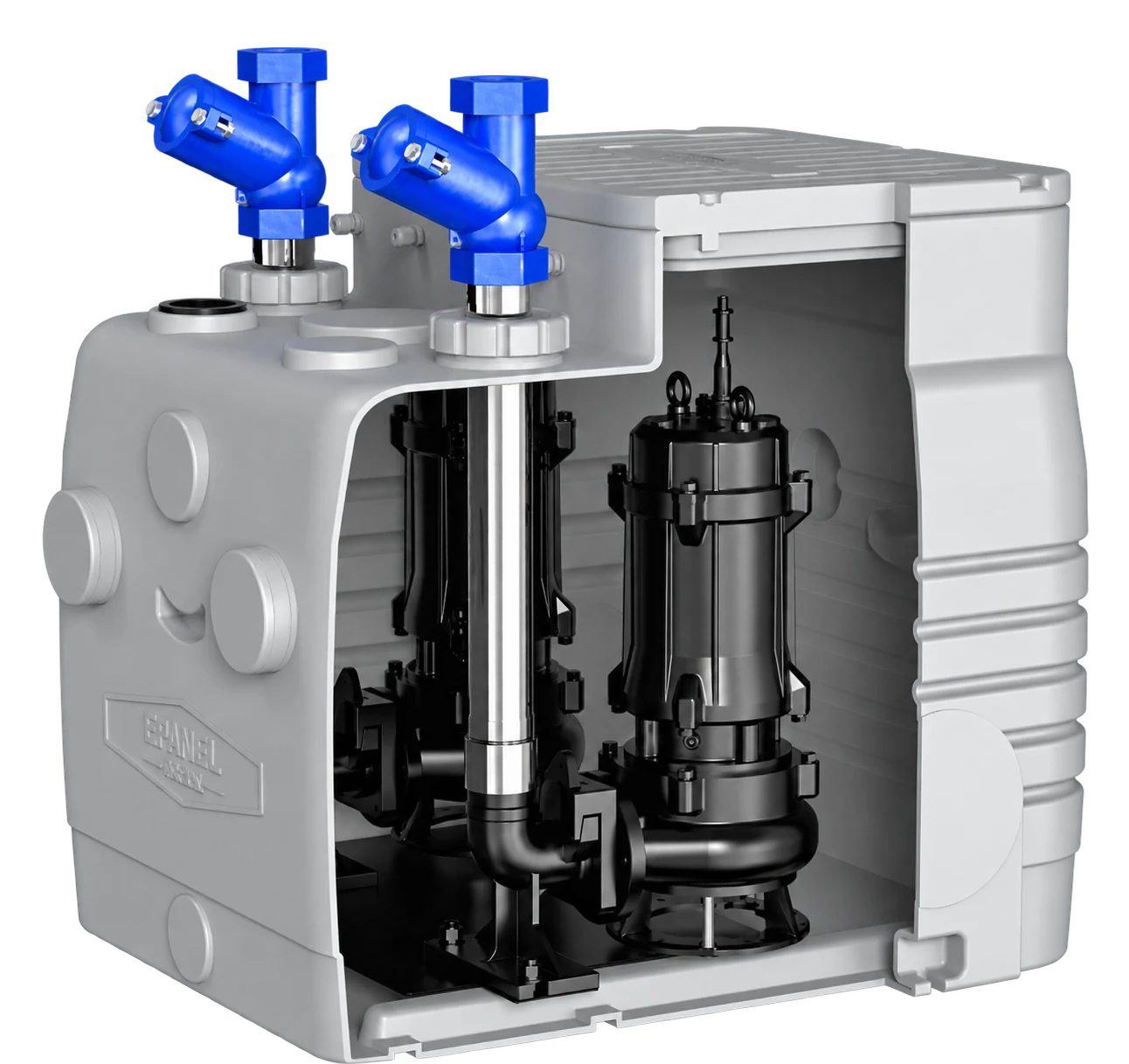

PWT / DUAL PUMP SYSTEM Разрез установки PE: два внутренних насоса, напорные трубы и синие обратные клапаны сверху

Нажмите синие точки для подробностей

BUILT FOR DEPENDABILITY

01 / Два встроенных насоса

Два источника мощности.
Одна уверенная работа.

Погружные насосы размещены внутри корпуса. Двухнасосная комплектация поддерживает чередование и резервное переключение; автоматика решает повседневные задачи водоотведения.

Чередование насосовАварийная сигнализацияАвтоматическое управление

Схема двухнасосной конструкции; тип насосов, принадлежности и управление определяются выбранной комплектацией.

01Погружной насос с измельчителемУверенная работа с бытовыми стоками

Возможна установка погружного насоса с измельчителем. Тип выбирают по среде и рабочим условиям; это не отменяет запрет на сброс посторонних предметов.

02Автоматическое управлениеСостояние работы под контролем

Управление поддерживает автоматический режим, сигнализацию и ручные аварийные операции; два насоса могут чередоваться и резервировать друг друга.

03Компактная интеграцияБольше возможностей размещения

Резервуар, насосы и трубопроводы объединены. Вокруг всё равно необходимо место обслуживания; монтаж определяется условиями объекта.

02 / FIND YOUR CAPACITY

Каждому пространству —
подходящий объём.

От компактного жилья до коммерческих объектов —
подбор по реальным условиям.

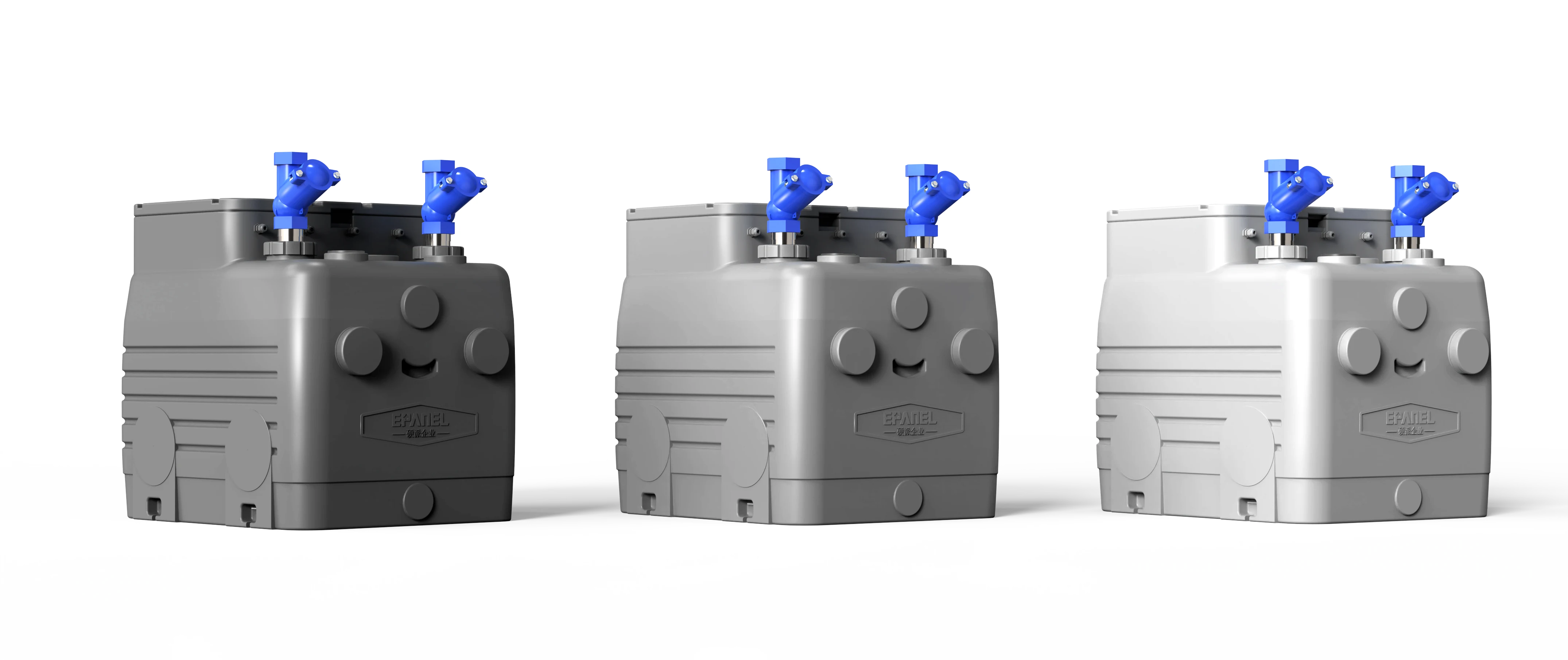

Внешний вид серии канализационных установок PE

Серия PE со встроенными насосами Изображения внешнего вида, без сравнения размеров разных объёмов

YOUR CONFIGURATION

250L

Канализационная установка PE со встроенными насосами

Диапазон расхода: 7–25 m³/h
Диапазон напора: 10–22 m
Диапазон мощности: 1.1–2.2 kW
Длина × ширина × высота: 868 × 662 × 753 mm

Подбор этого объёма

Характеристики серии на одном экране.

Диапазоны комплектаций PWT по объёму корпуса
Объём / L	Расход / m³/h	Напор / m	Мощность / kW	Габариты / mm	Напряжение / V	Вход	Выход
60 ●	6–10	10–15	0.75–1.1	548 × 420 × 555	220 / 380	DN100	DN50
90 ●	6–15	10–15	0.75–1.1	562 × 464 × 630	220 / 380	DN100	DN50
150 ●	7–15	15–20	1.1–2.2	682 × 544 × 700	380	DN100	DN50
250 ●	7–25	10–22	1.1–2.2	868 × 662 × 753	380	DN100	DN50 / DN65
500 ●	15–35	14–30	1.5–5.5	1010 × 800 × 900	380	DN100–150	DN50 / DN65

Источник: каталог жироотделителей и канализационных установок, серия PWT со встроенными насосами (печатные страницы 11–12). Диапазоны относятся к разным комплектациям и не означают свободное сочетание параметров. Рабочая точка, число насосов и питание определяются окончательным согласованным подбором.

03 / MORE POSSIBILITIES BELOW

Расширяйте пространство вниз.
Поднимайте возможности вверх.

Невидимая система —
видимый комфорт.

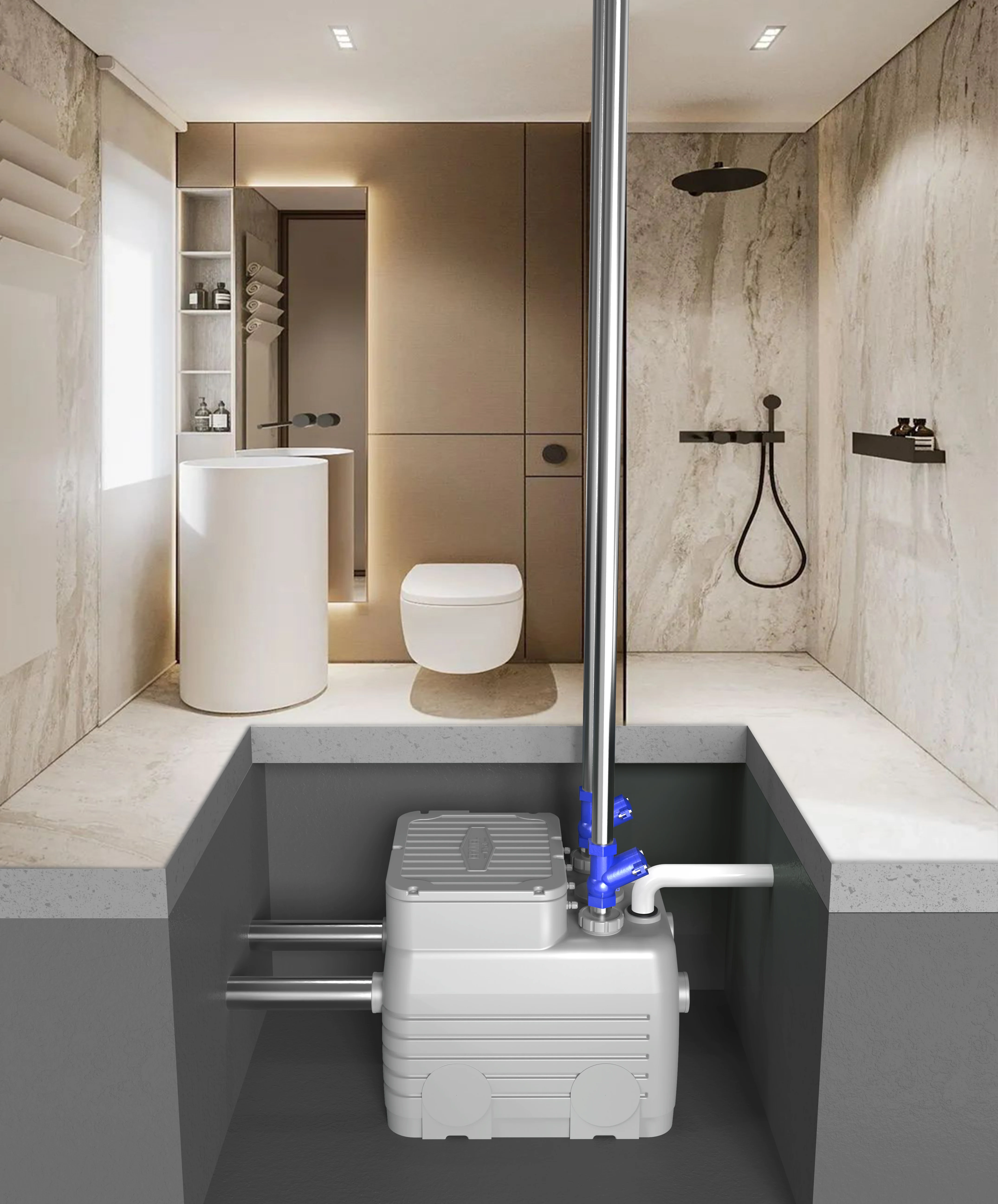

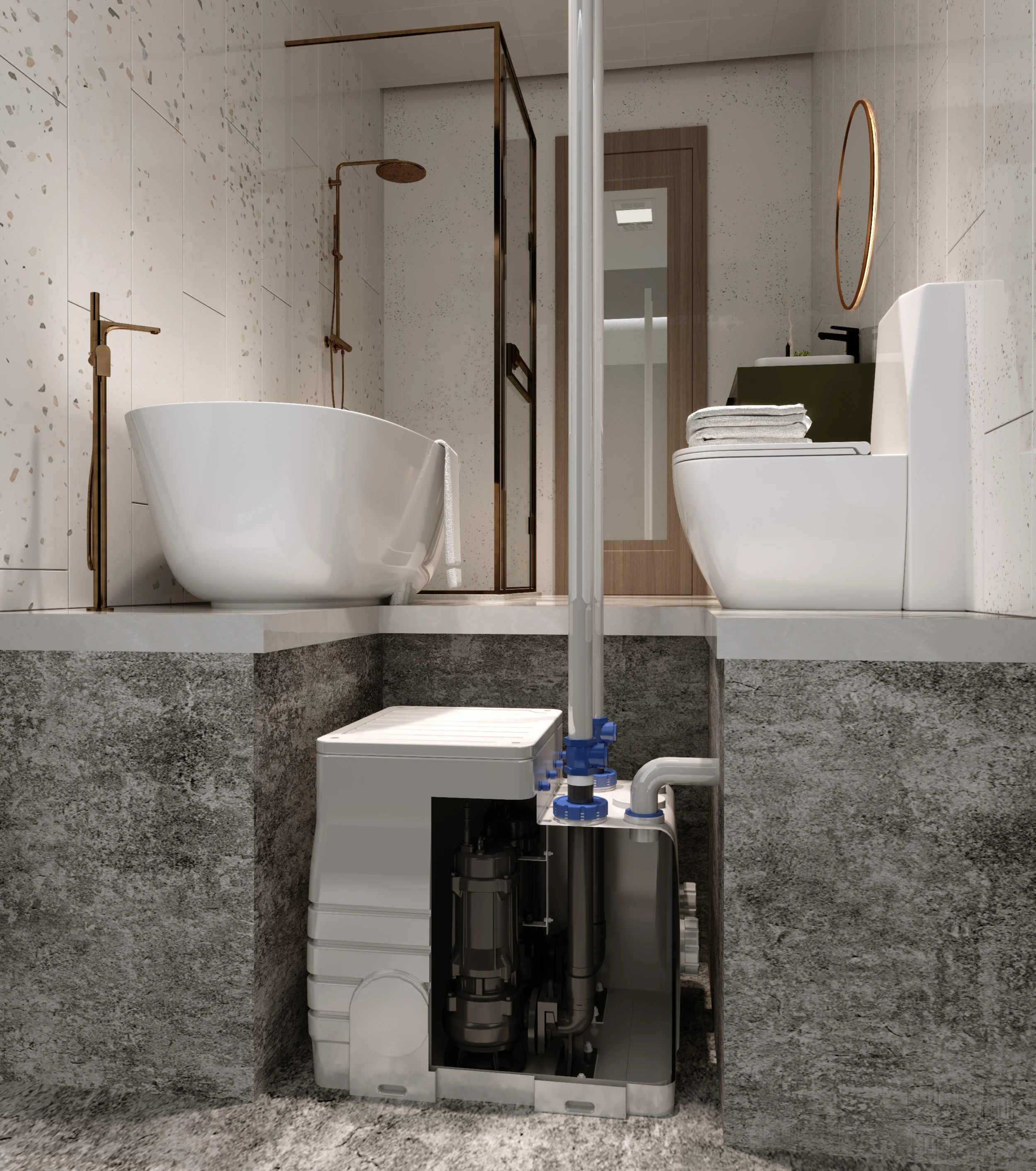

Монтаж в приямке под санузлом: входная и вертикальная напорная трубы установки PE

INSTALLATION VISUALIZATION Пример установки

BELOW THE SURFACE

Подземное пространство —
без ограничений самотёка.

Когда бытовые стоки не могут уйти самотёком, PWT собирает и поднимает их, предлагая решение для подземных санузлов и других помещений.

Виллы и жилые домаГостиницы и клубыОбщественные санузлыКоммерческие помещения

Монтаж и рабочая среда

Температура среды не выше 40°C, pH 4–10. Кухонные жиросодержащие стоки требуют предварительного жироотделения; душевые — задержания волос. Пространство обслуживания, вентиляцию и защиту от обратного потока уточняют специалисты по условиям проекта.

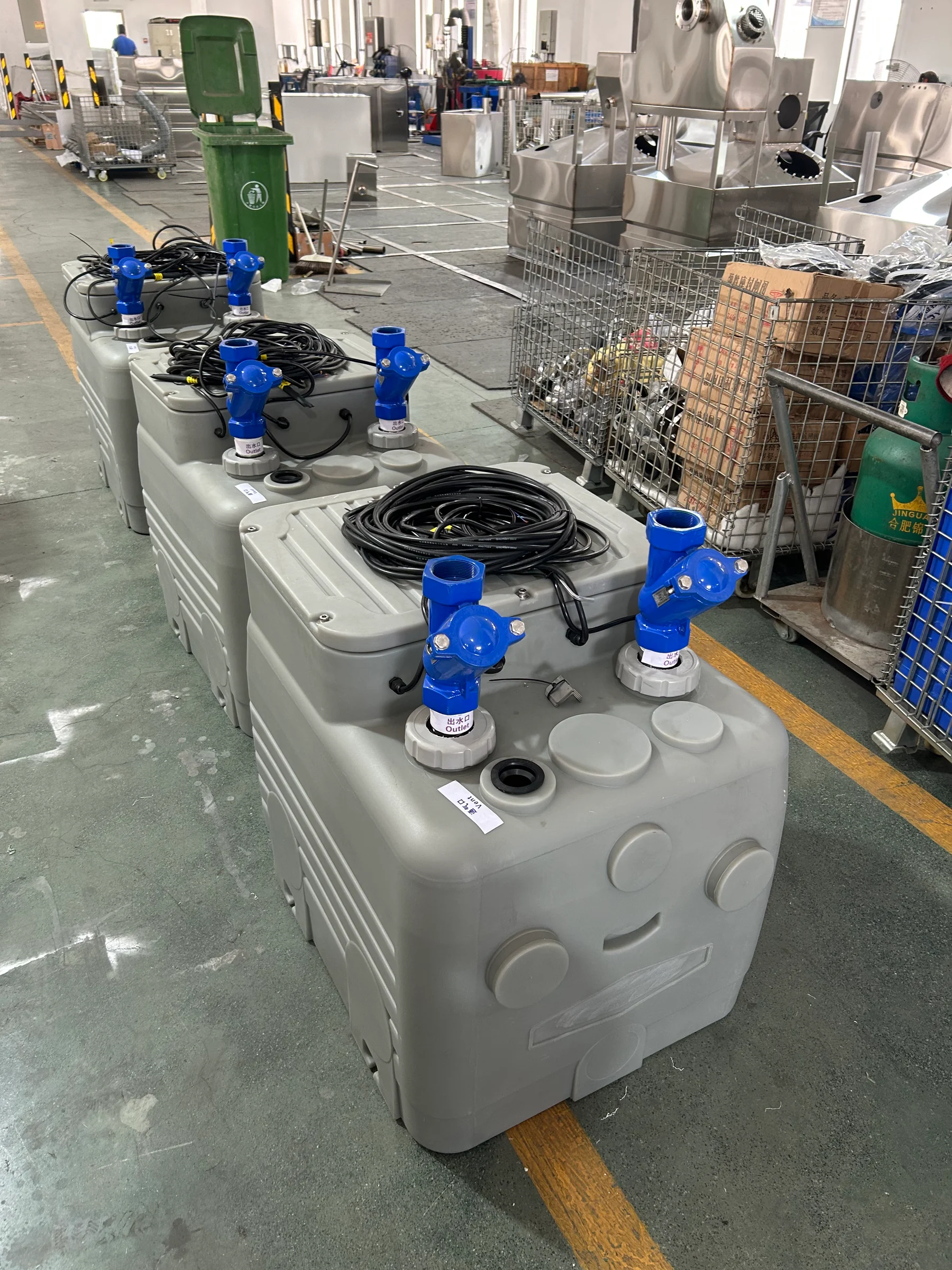

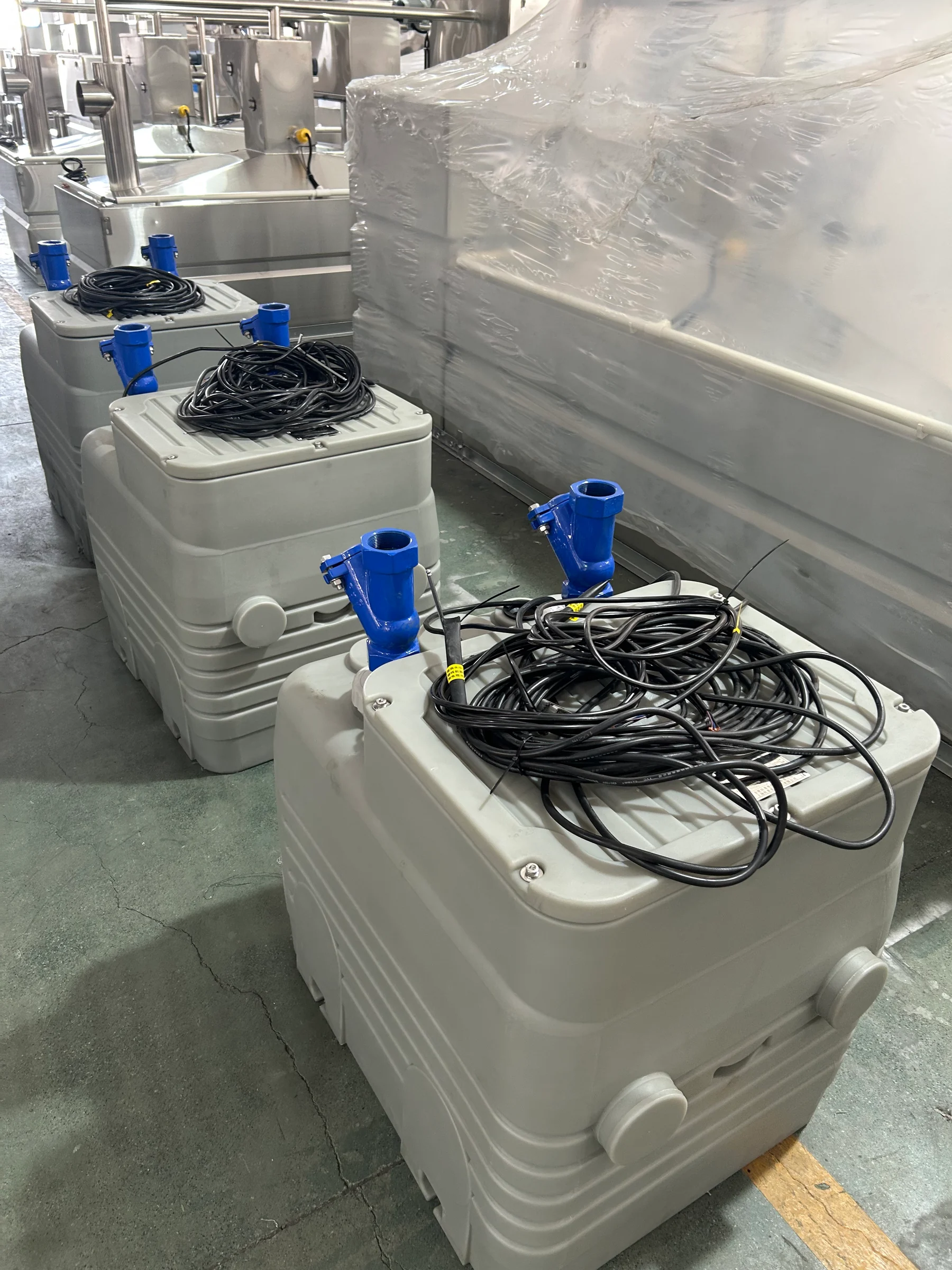

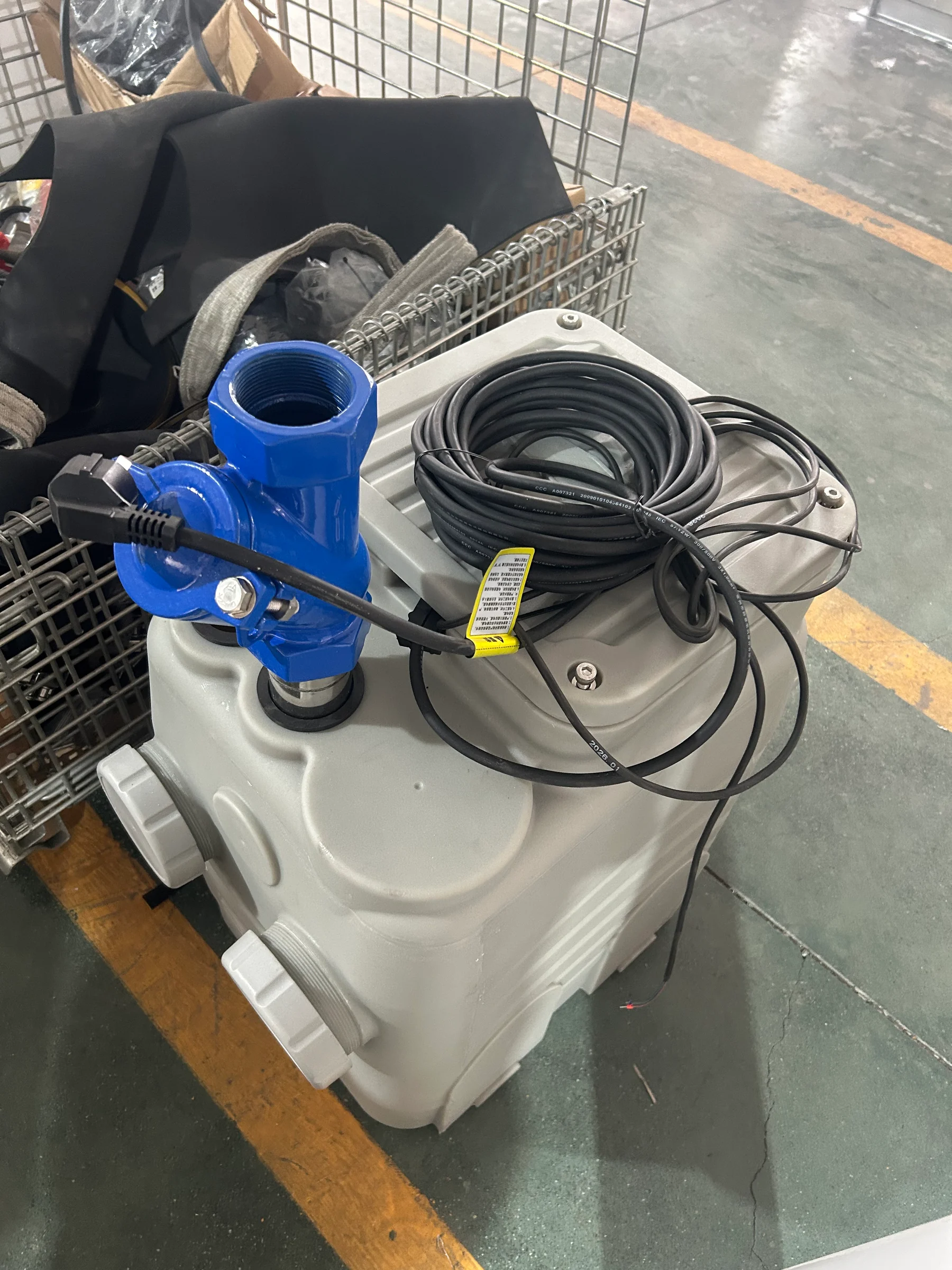

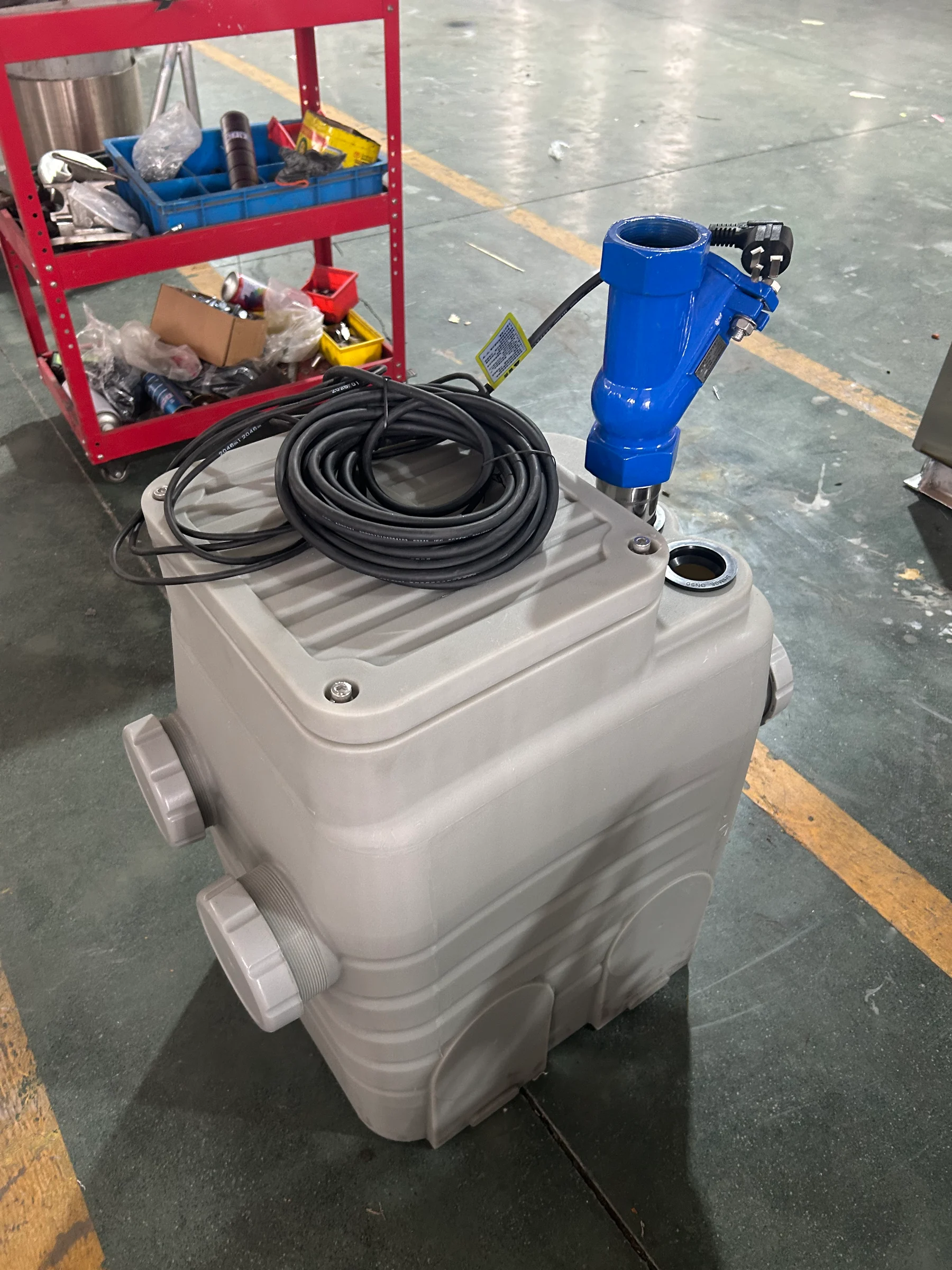

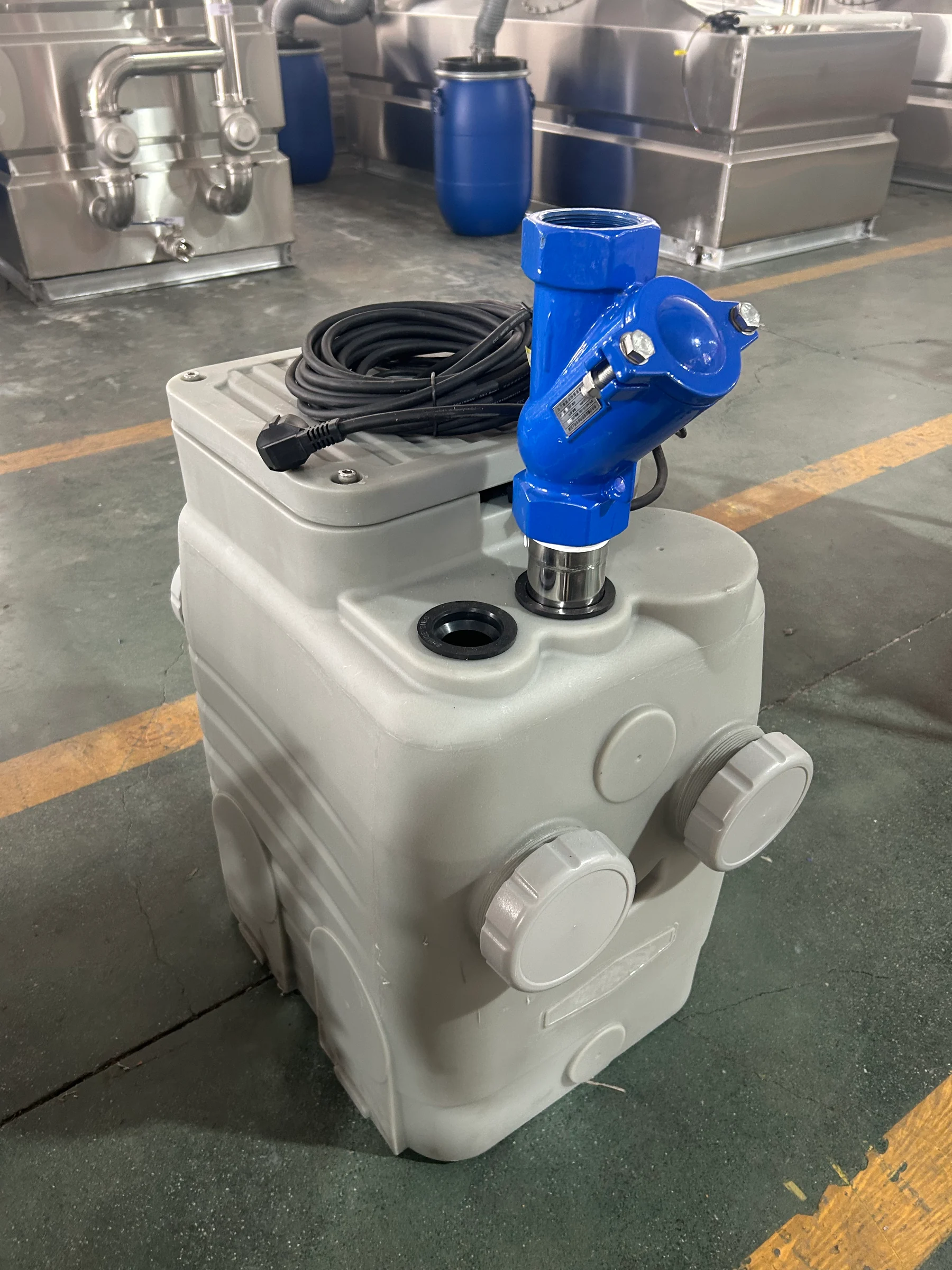

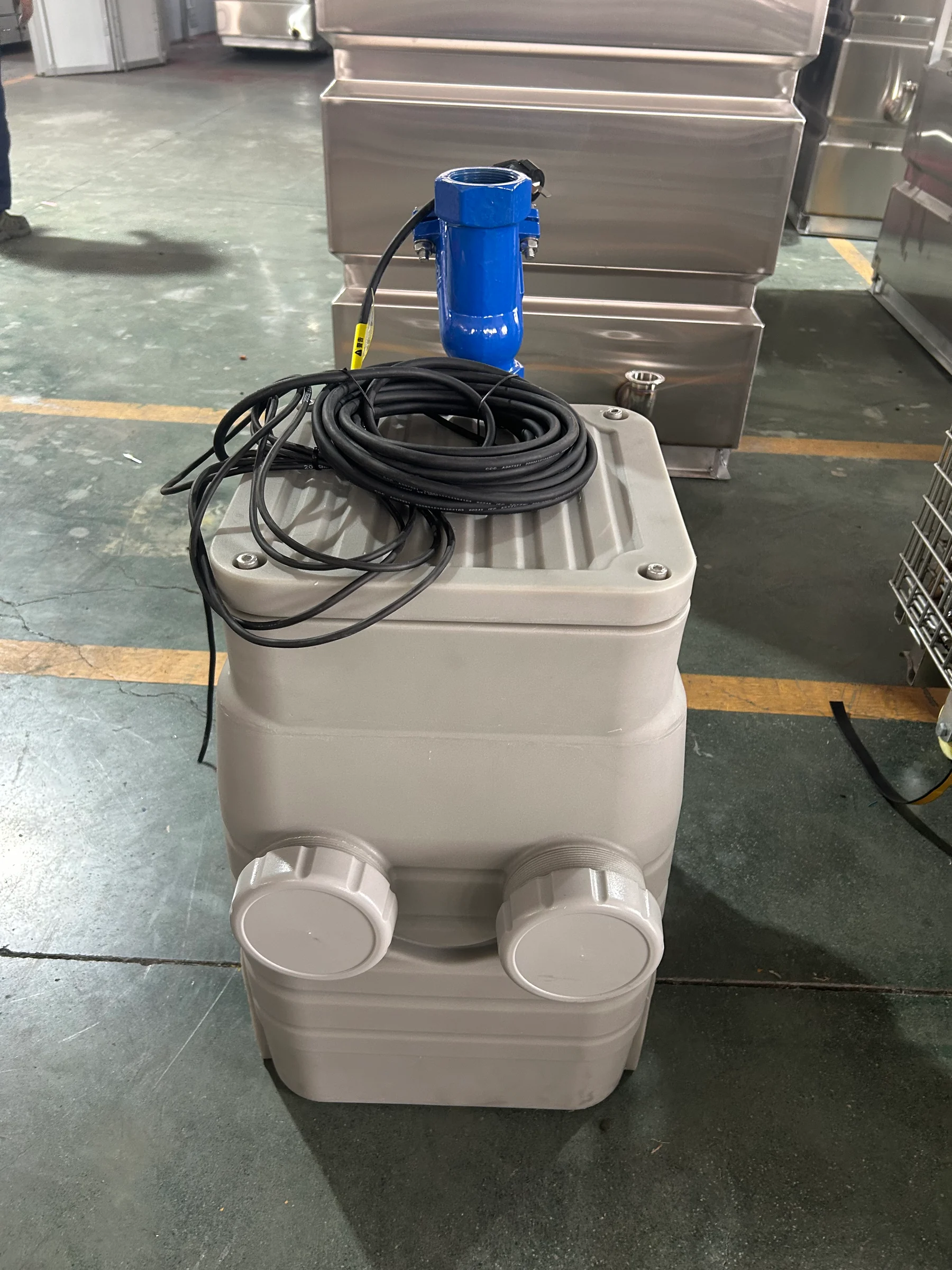

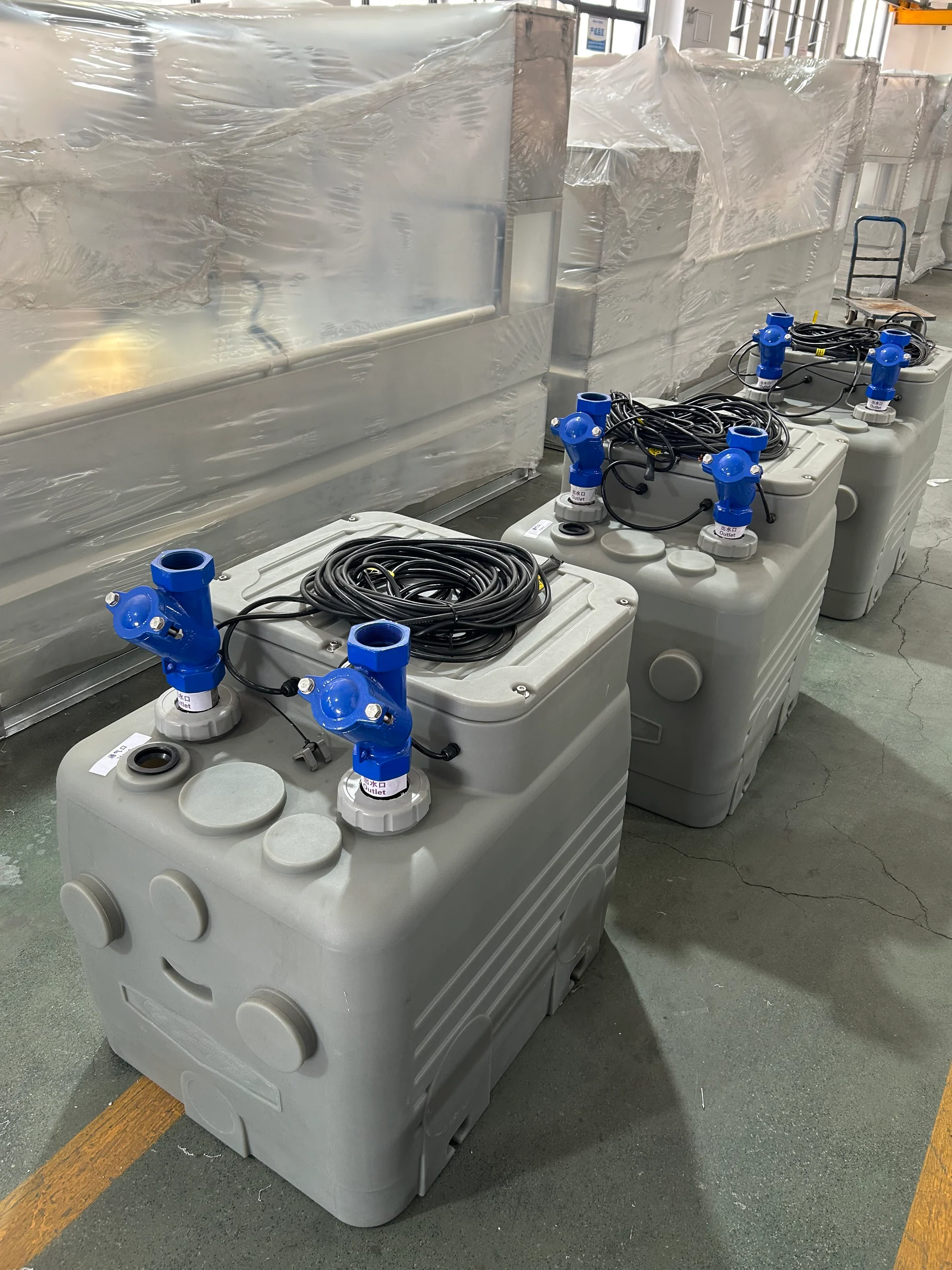

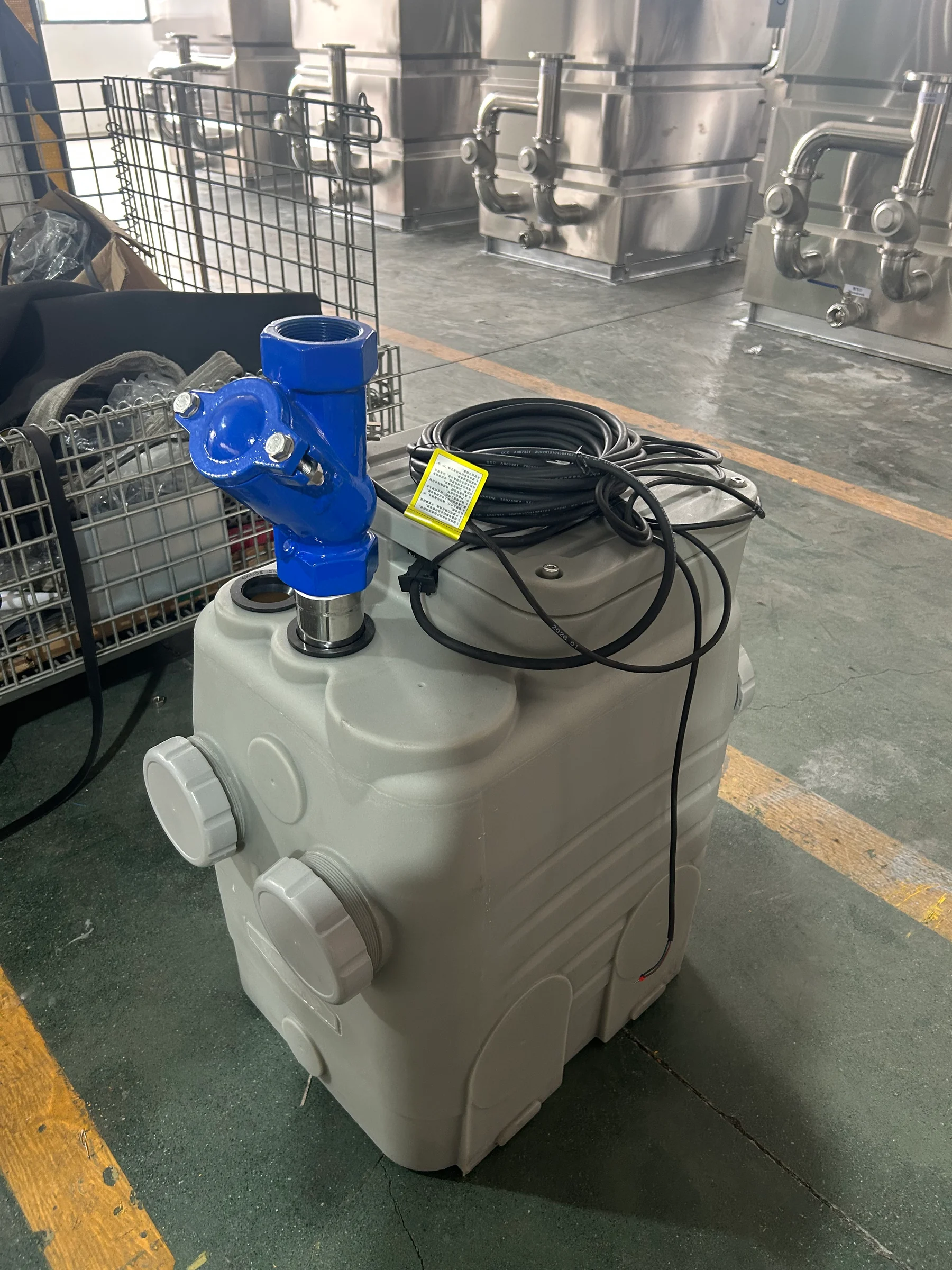

04 / PRODUCT PHOTOS
