EPANEL / PRESSURE MAINTENANCE
Стабильное давление —
спокойная циркуляция воды.

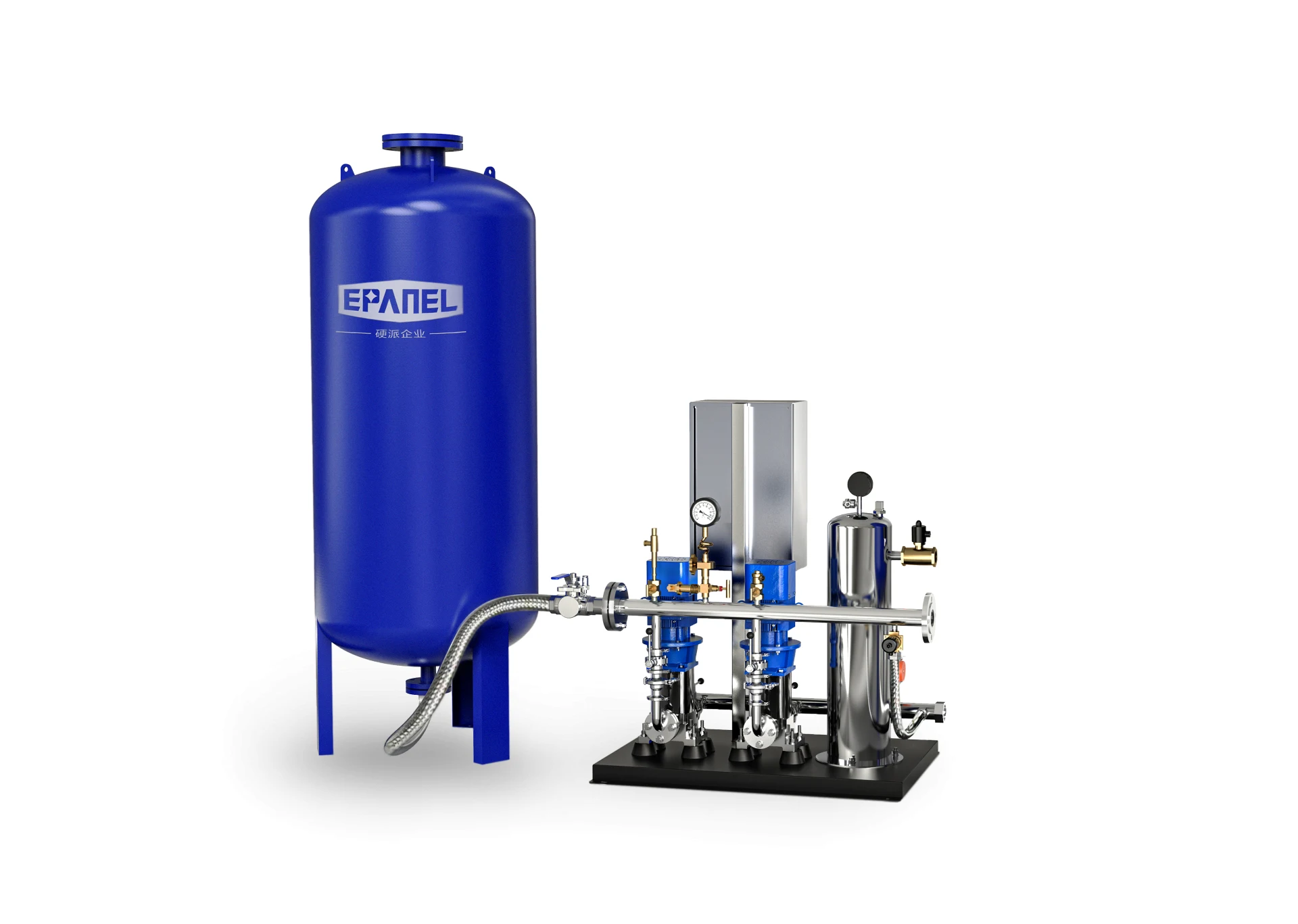

Для закрытых контуров отопления, кондиционирования и охлаждения. Подпитка, компенсация расширения и опциональная вакуумная дегазация объединены в удобное для монтажа, управления и обслуживания решение.
Два типа основных блоков · Мембранный бак · Подпиточный резервуар отдельно
Автоматическая подпитка по изменению давления
Мембранный бак принимает изменение объёма воды
Дегазирующий блок циклически отделяет газы из воды
01 / HOW IT WORKS
Подпитка поддерживает давление, бак компенсирует расширение,
дегазация выбирается по потребности системы.

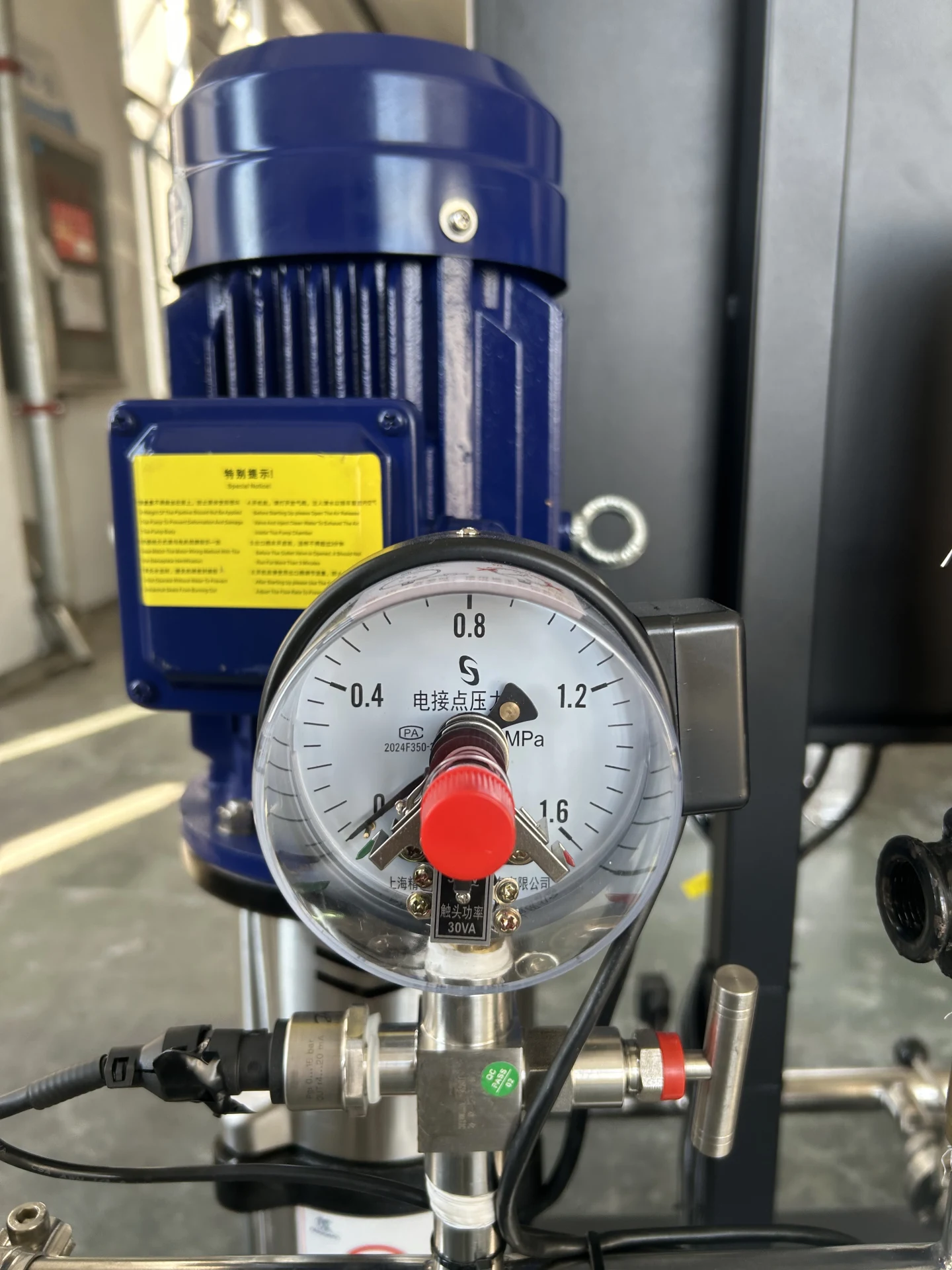

Датчик контролирует давление. Ниже уставки автоматика включает подпиточный насос; при достижении заданного значения останавливает, поддерживая необходимый диапазон.
Для обеих серийТемпература меняет объём воды. Сжимаемый газ мембранного бака принимает расширение и сглаживает давление. Объём и предварительное давление определяются проектом.
Комплектный мембранный бакЧасть воды поступает в вакуумный дегазатор, где разрежение выделяет растворённый газ. После его удаления вода возвращается в систему, цикл повторяется.
Серия YP-DBTQ-GM
02 / PRODUCT SERIES
Выберите функции основного блока,
затем бак, подпиточный резервуар и управление.
YP-DB-GM

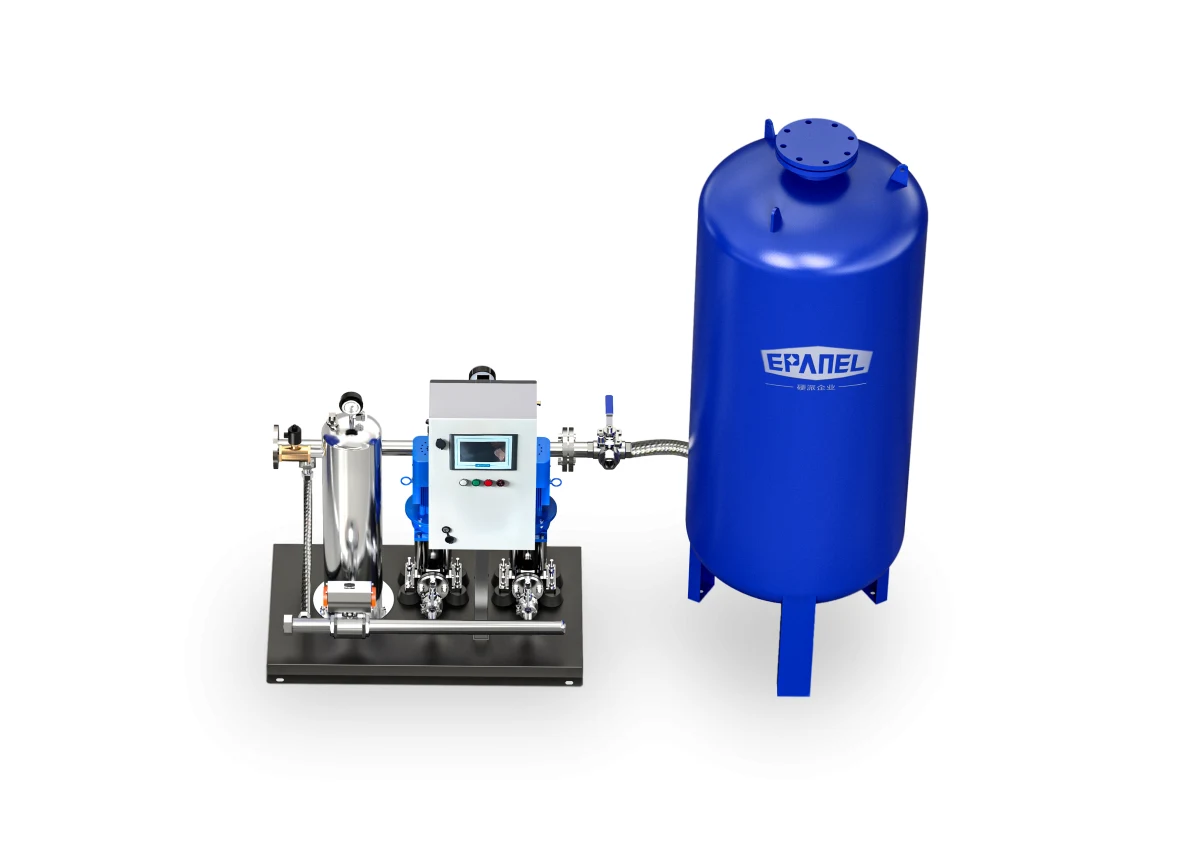

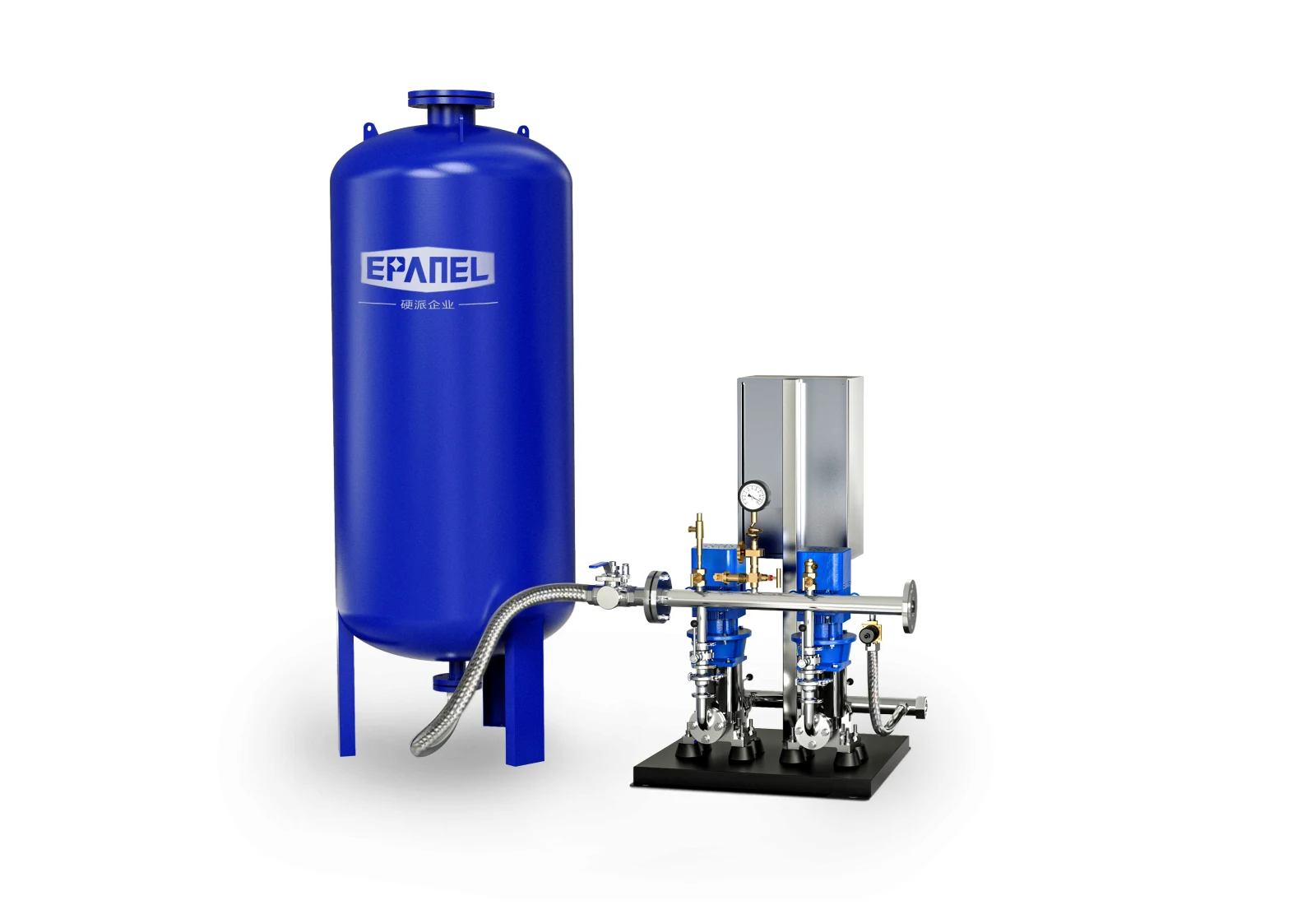

Основной блок с мембранным баком обеспечивает подпитку и компенсацию расширения закрытого контура.
YP-DBTQ-GM

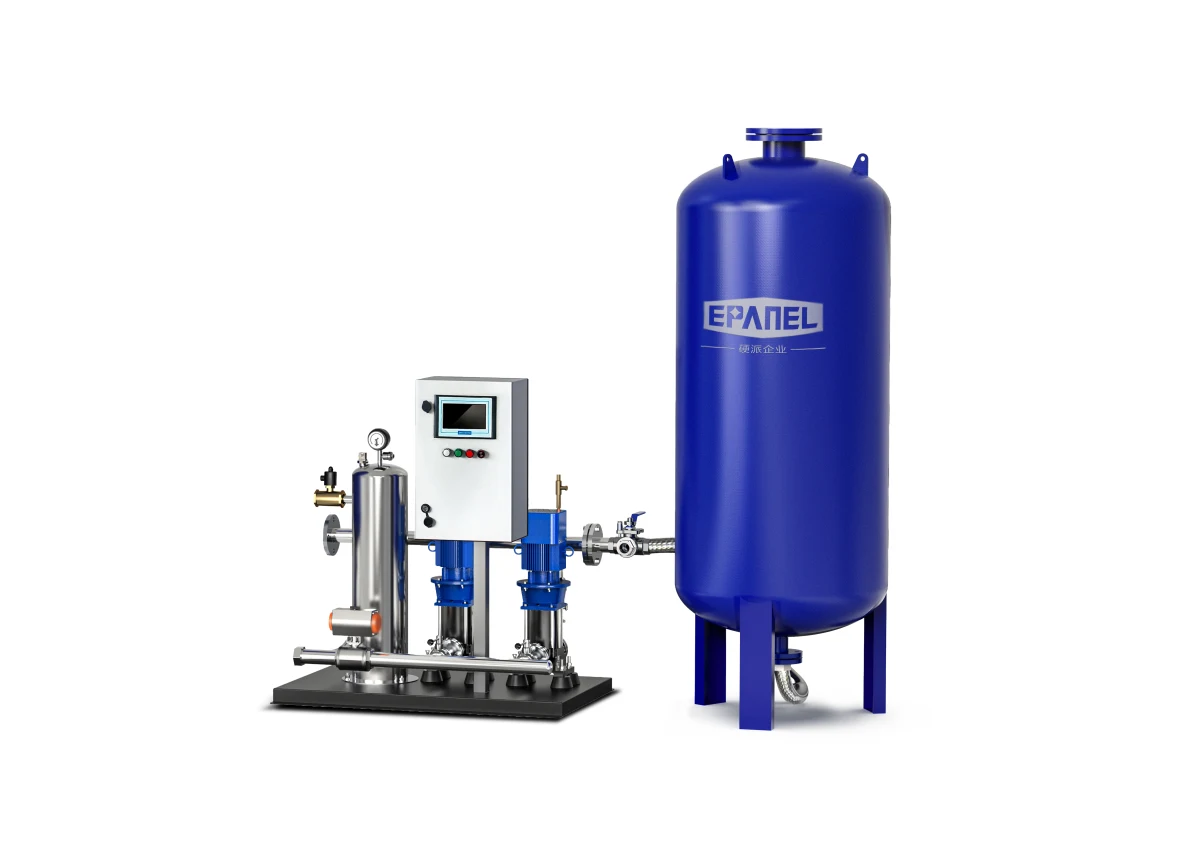

К подпитке и мембранному баку добавлен вакуумный дегазатор для управления давлением и циклического удаления газа.
| Параметр подбора | YP-DB-GM | YP-DBTQ-GM |
|---|---|---|
| Расход подпитки | 0.5–10 m³/h | 0.5–12 m³/h |
| Напор подпитки | 40–80 m | 40–90 m |
| Производительность дегазации | Без дегазации | 2–30 m³/h |
| Комплектный бак | Мембранный бак, объём и предварительное давление по расчёту системы | |
| Подпиточный резервуар | Выбирается отдельно, не входит в модель основного блока | |
| Связь с автоматикой здания | RS485 / Modbus по проекту | |
Это типовые рекомендуемые диапазоны руководства, а не произвольные сочетания параметров или фиксированное обязательство поставки. Расход, напор, дегазация, объём бака и функции управления определяются подбором и согласованными документами.
03 / EQUIPMENT & CONTROL
От планировки машинного помещения до эксплуатации —
ясное согласование подключений и управления.
CONTROL & MONITORING
Управление охватывает давление, подпиточные насосы и цикл дегазации. При наладке уточняют уставки, логику и параметры по площадке; при работе наблюдают давление и состояние оборудования.
Цикл дегазации доступен для дегазирующего исполнения. Индикация, сигналы, блокировки и интерфейс RS485 / Modbus определяются проектом.
04 / APPLICATIONS
Подбор по условиям системы,
согласование с проектом ОВК и эксплуатацией.
Подпитка и компенсация расширения закрытого отопительного контура по высоте здания, объёму воды и изменению температуры.
Тепловой пункт / Теплообменная системаДля закрытых контуров коммерческих и общественных зданий, гостиниц — функции по условиям подачи, возврата и давления.
Торговые комплексы / Гостиницы / Общественные зданияДля закрытых холодильных контуров с подпиткой: применимость и дегазация уточняются по среде, температуре и качеству воды.

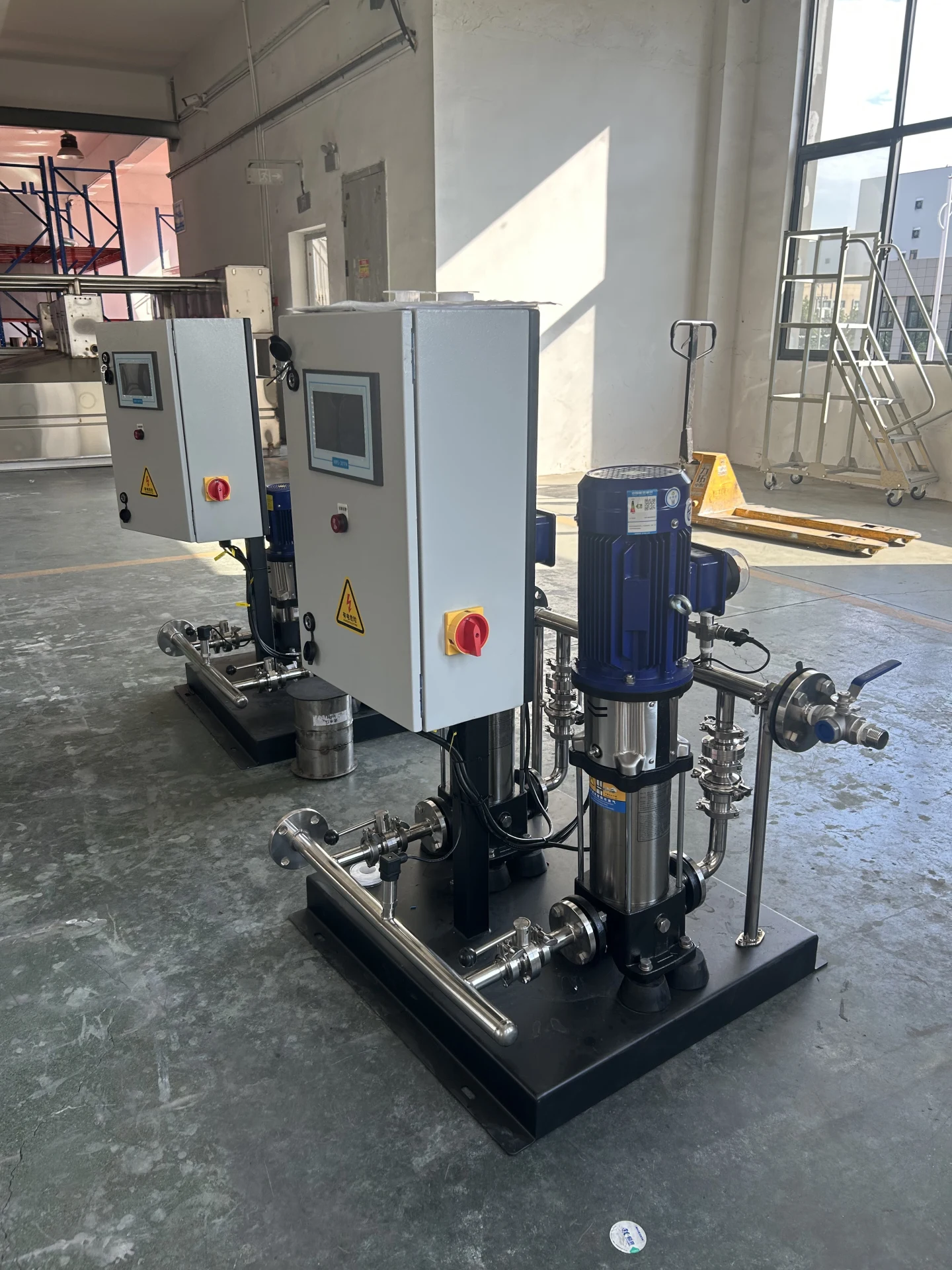

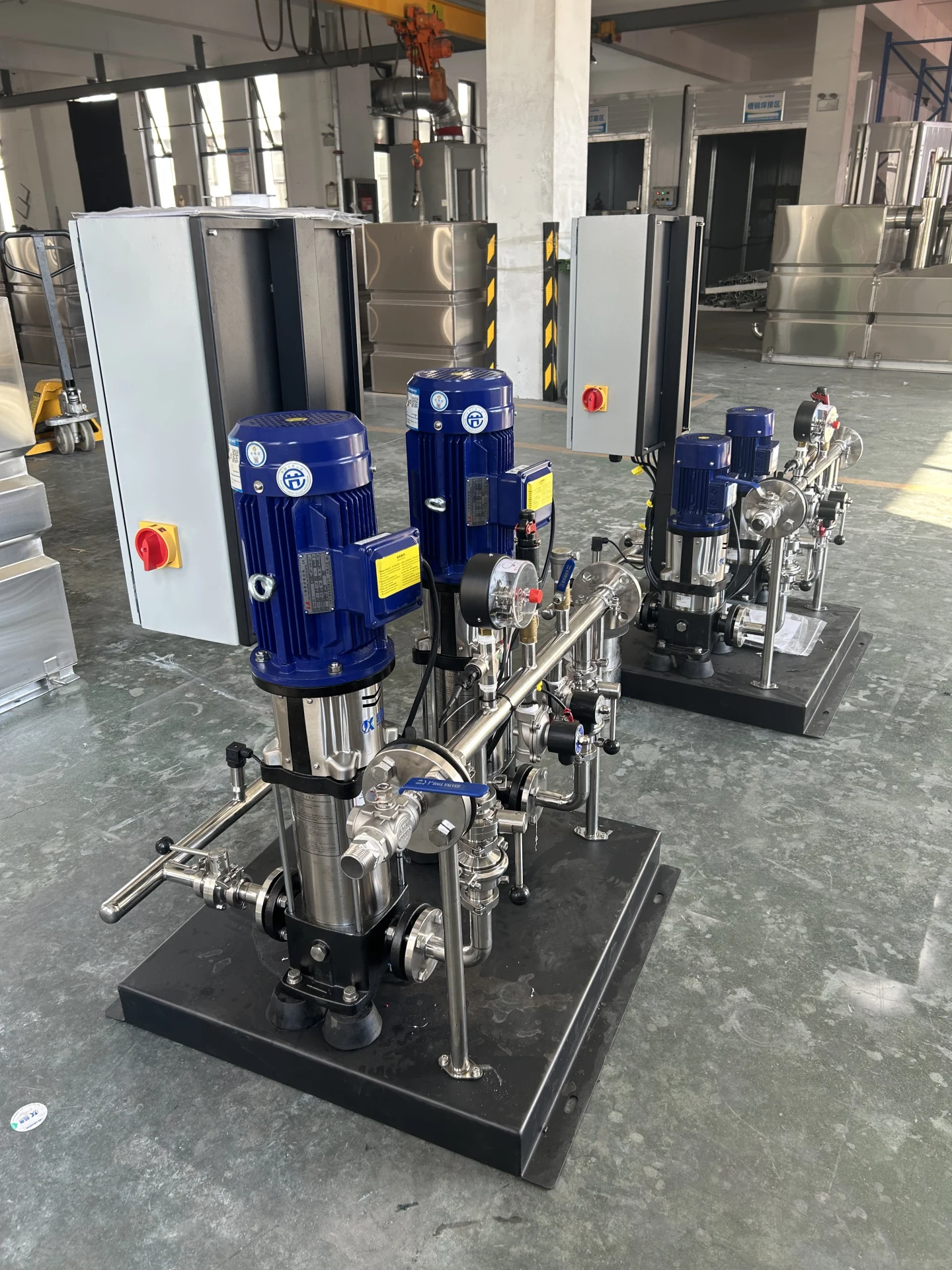

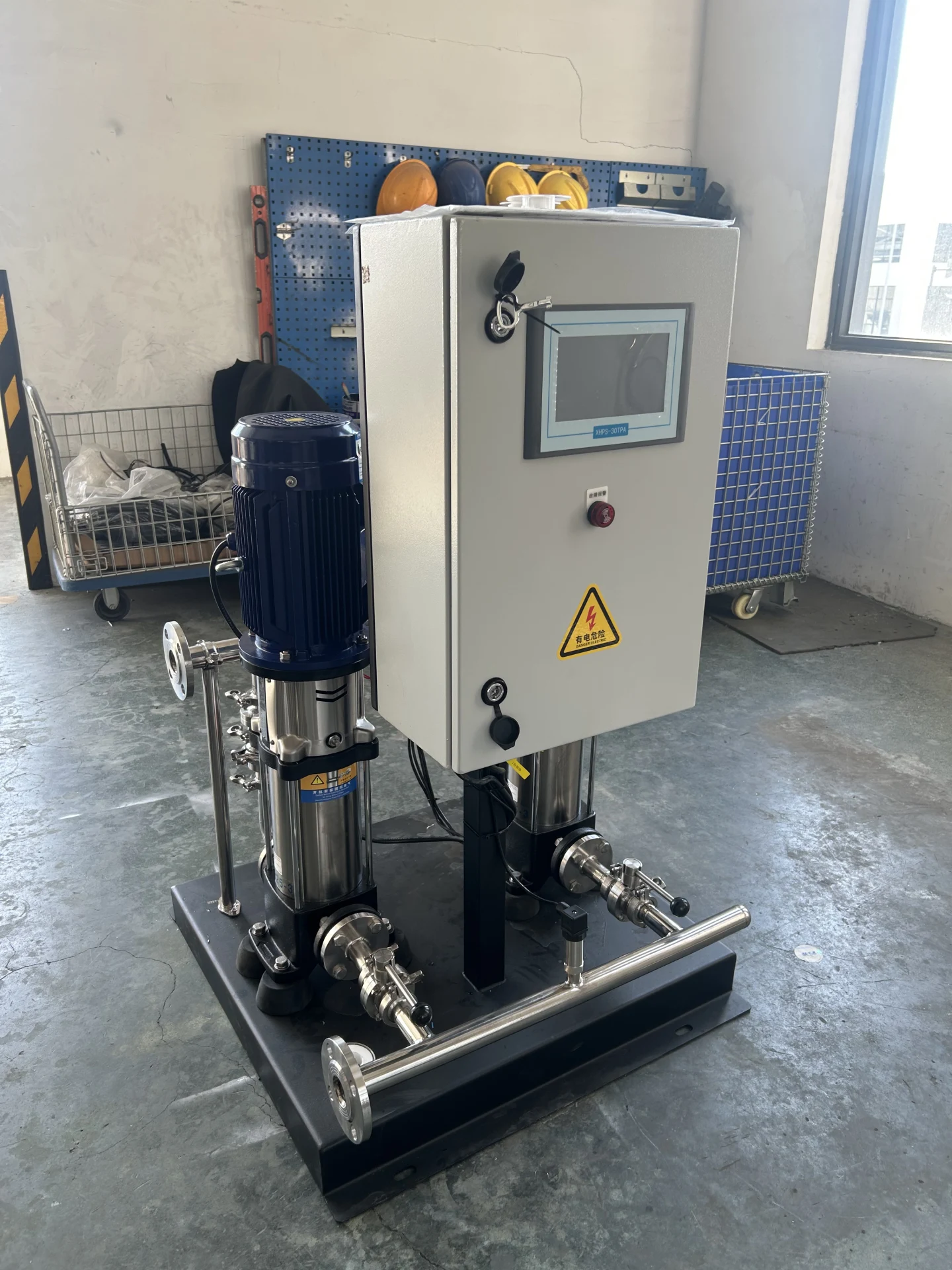

Холодоснабжение / Технологические системы05 / PRODUCT PHOTOS

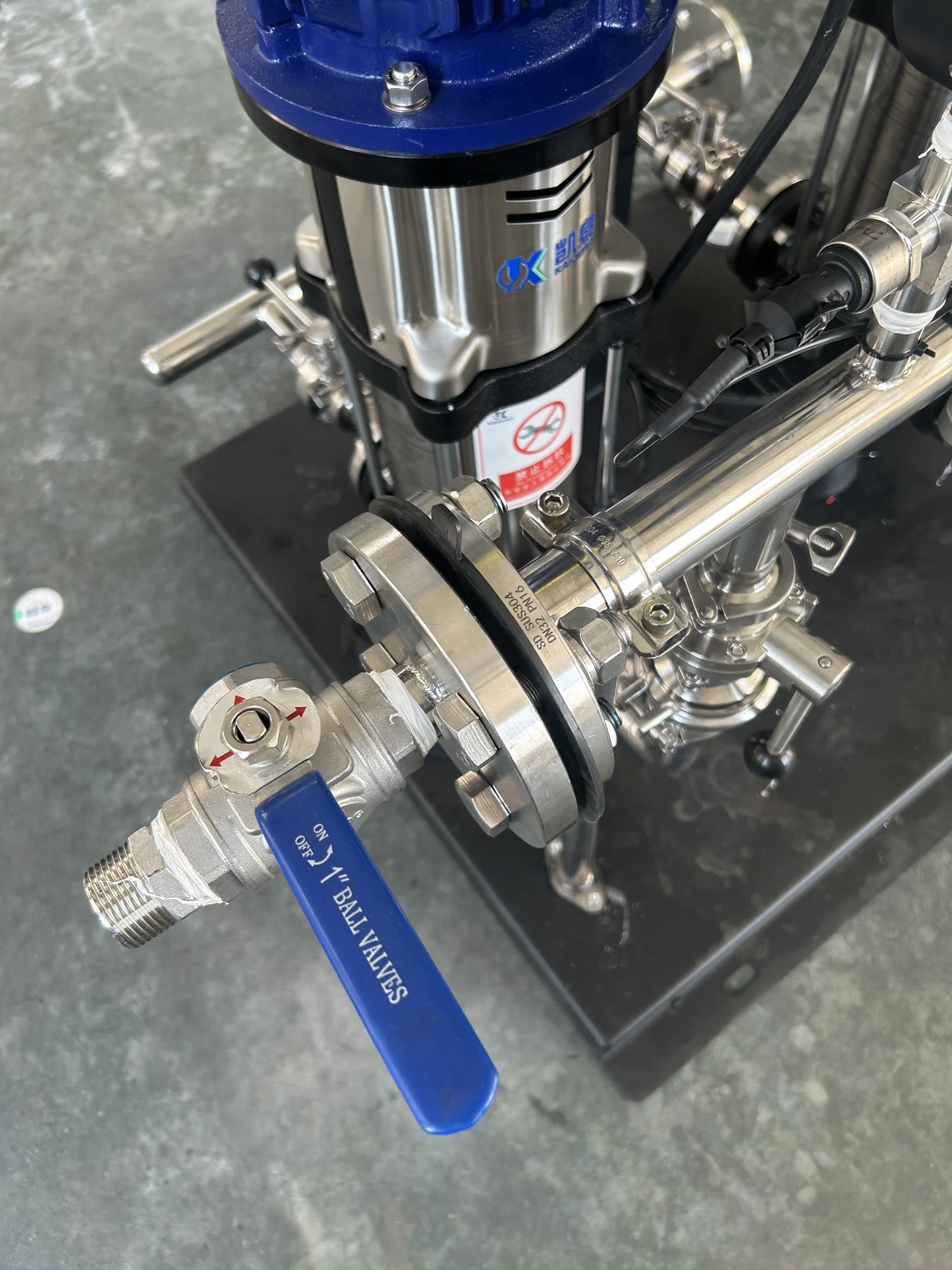

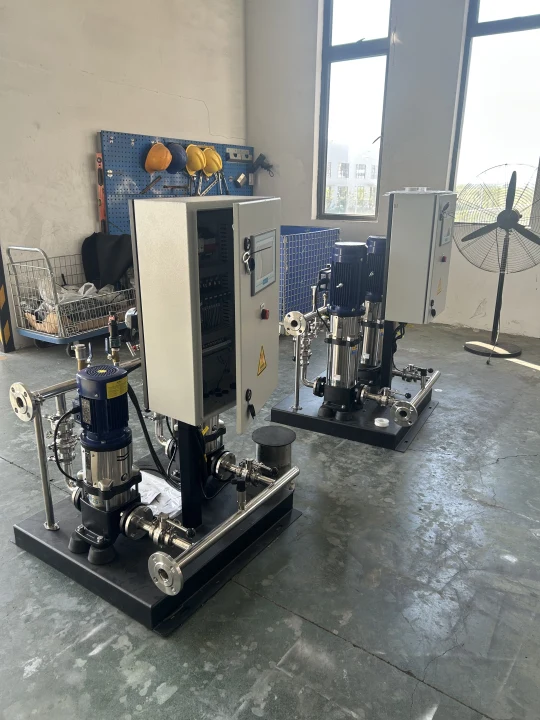

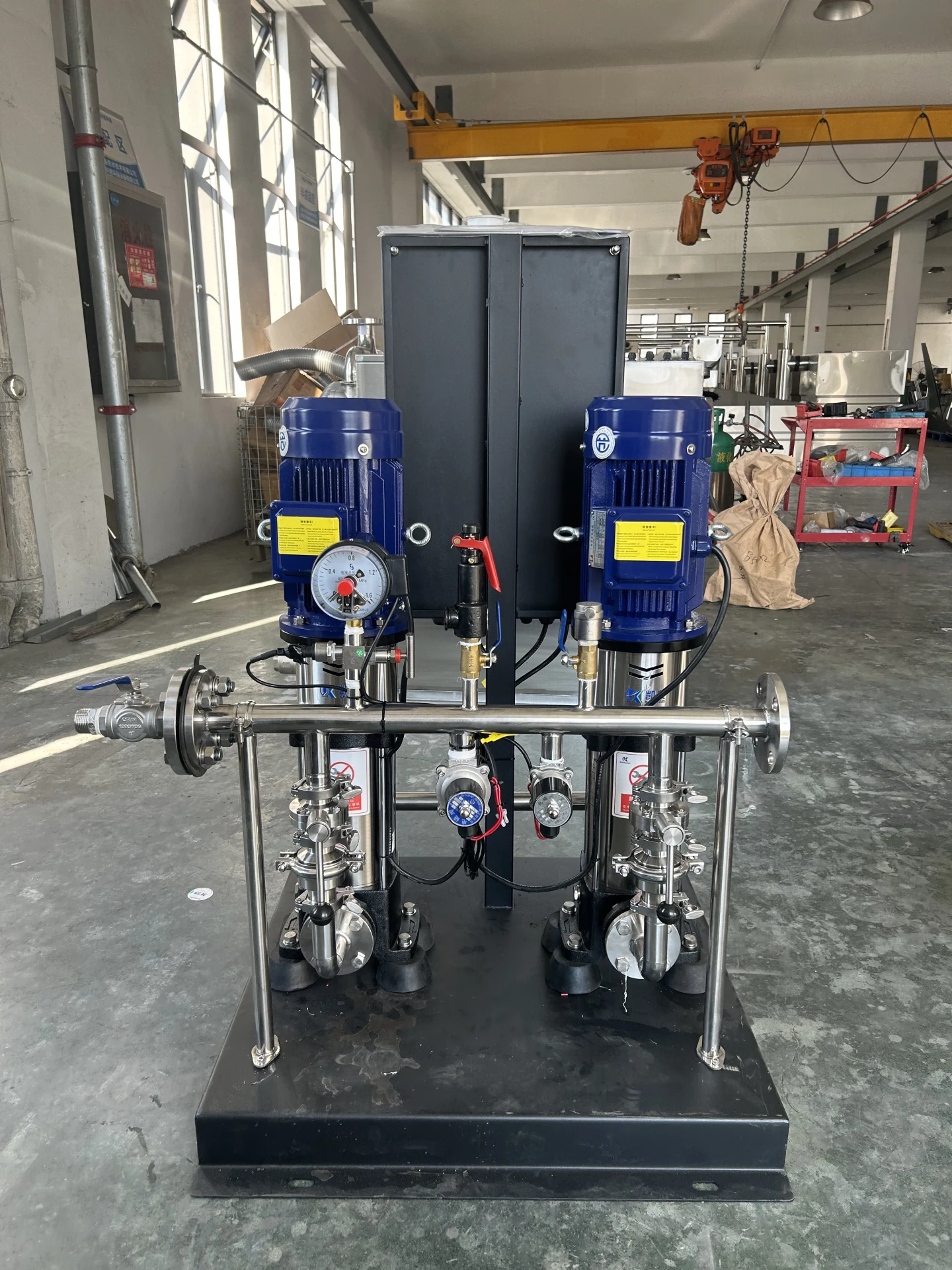

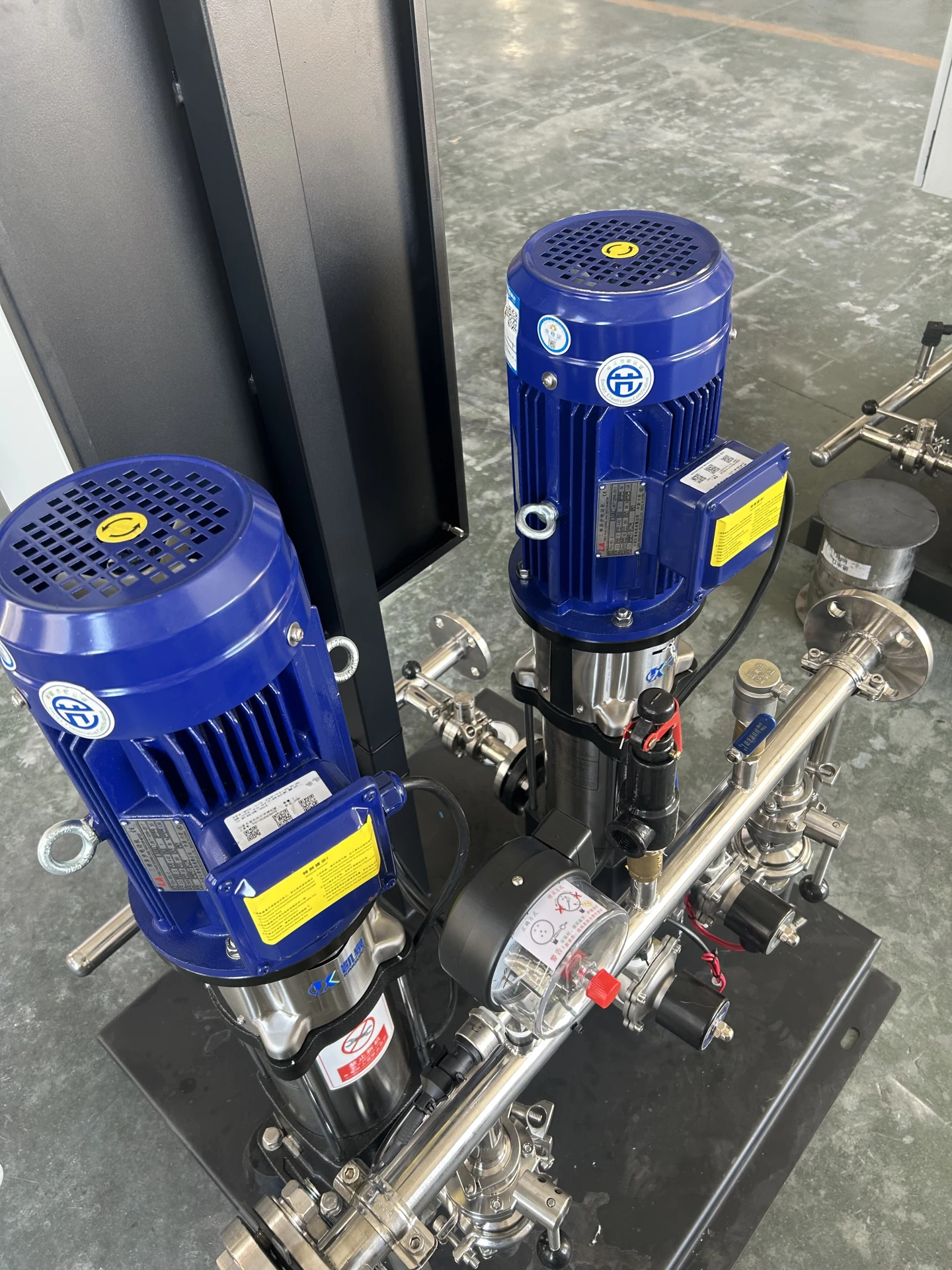

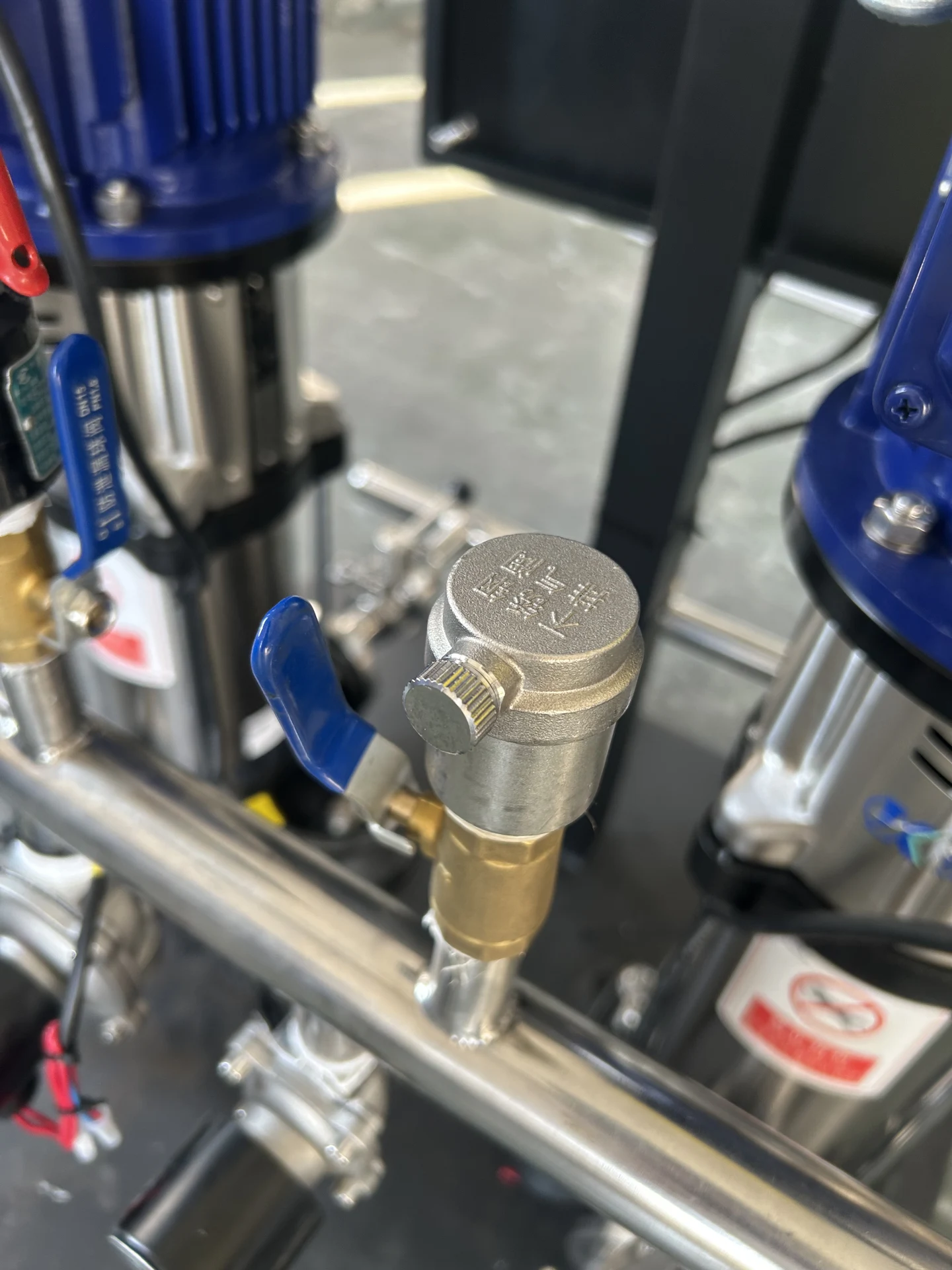

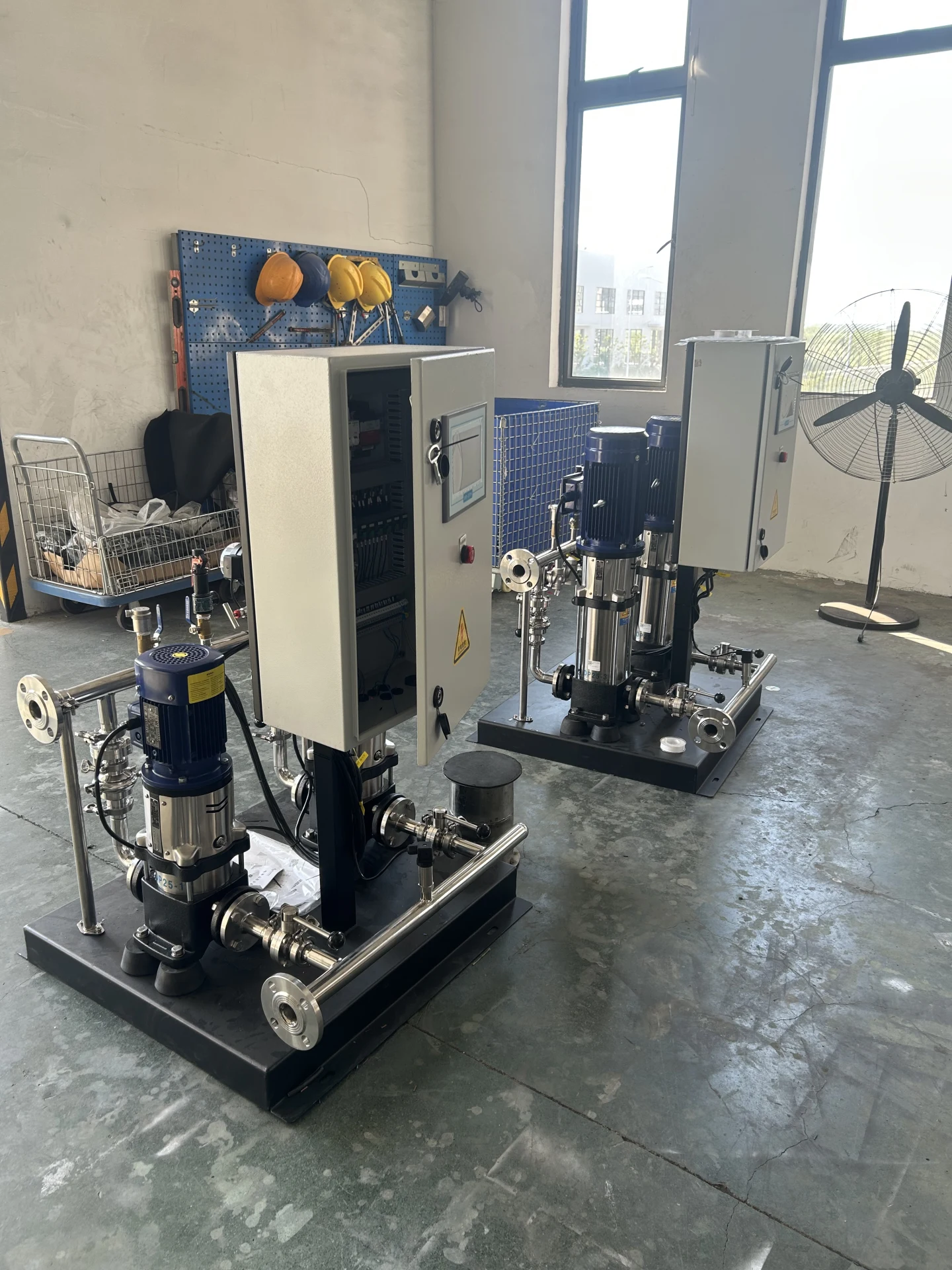

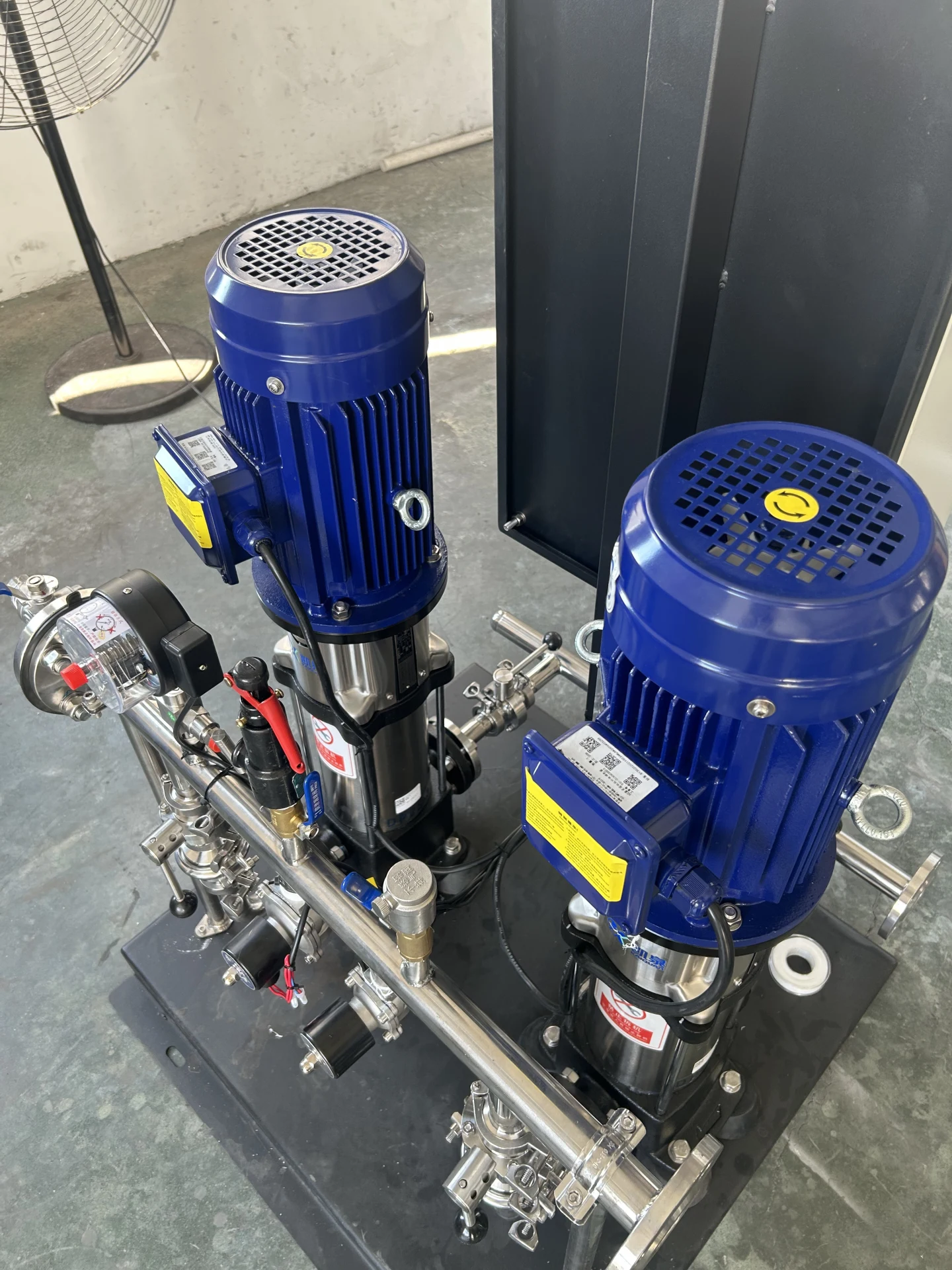

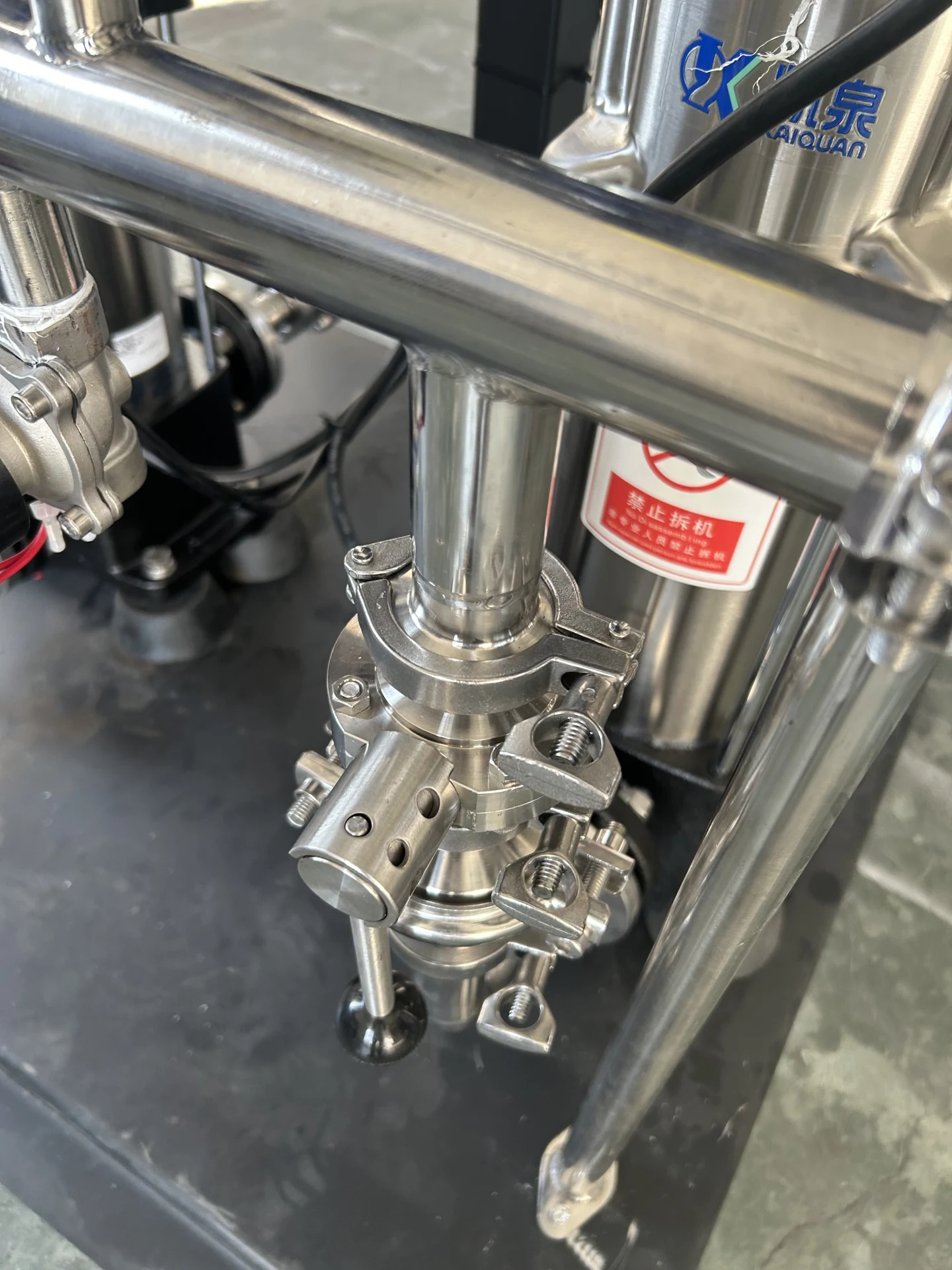

От общего вида до насосов и клапанов —
просмотрите собственные фотографии компании.
Пауза при наведении или фокусе · Стрелки · Пролистывание · Увеличение
Фотографии показывают разные комплектации; модель, конструкция и поставка определяются согласованным проектом.
06 / PROJECT CONFIGURATION
От параметров до подключений —
обоснованный выбор оборудования.
TALK TO EPANEL
Свяжитесь с EPANEL для подбора подпитки и вакуумной дегазации.
