I. О проекте
Название: подвальная система хозяйственного водоснабжения Байхэ Синьюань, Уи, Наньпин, Фуцзянь
Место: подвал жилого комплекса Байхэ Синьюань, Уи, Наньпин, Фуцзянь
Состав: проектирование полного водоснабжения насосной станции, поставка, монтаж, наладка и интеграция
Статус: приёмка завершена, система работает устойчиво, показатели соответствуют проекту
II. Предпосылки и требования
Новому жилому комплексу Байхэ Синьюань требовалась эффективная интеллектуальная станция, решающая нестабильное давление у жителей высотных зданий, энергозатраты, гигиену хранения воды и автоматизацию. Основные требования:
Постоянное давление на всех этажах без колебаний в часы пикового потребления;
Энергосбережение посредством интеллектуального частотного регулирования насосов;
Безопасность воды: рациональная конструкция резервуара с защитой от загрязнения;
Автоматизация: комплексный мониторинг, меньше ручных операций и эффективное управление.
III. Основное техническое решение

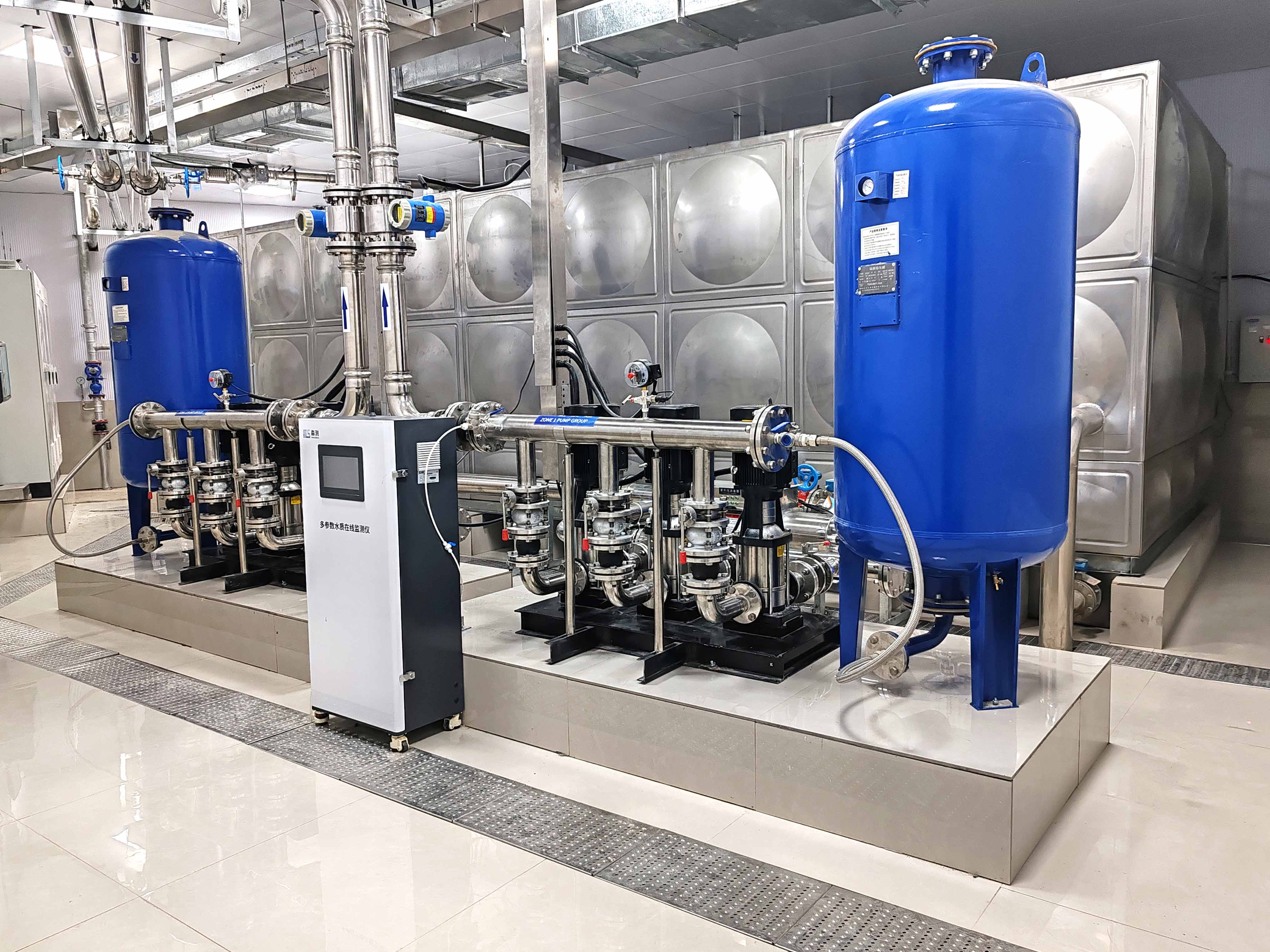

Частотно-регулируемая система постоянного давления объединена с интеллектуальной платформой. Основная комплектация:

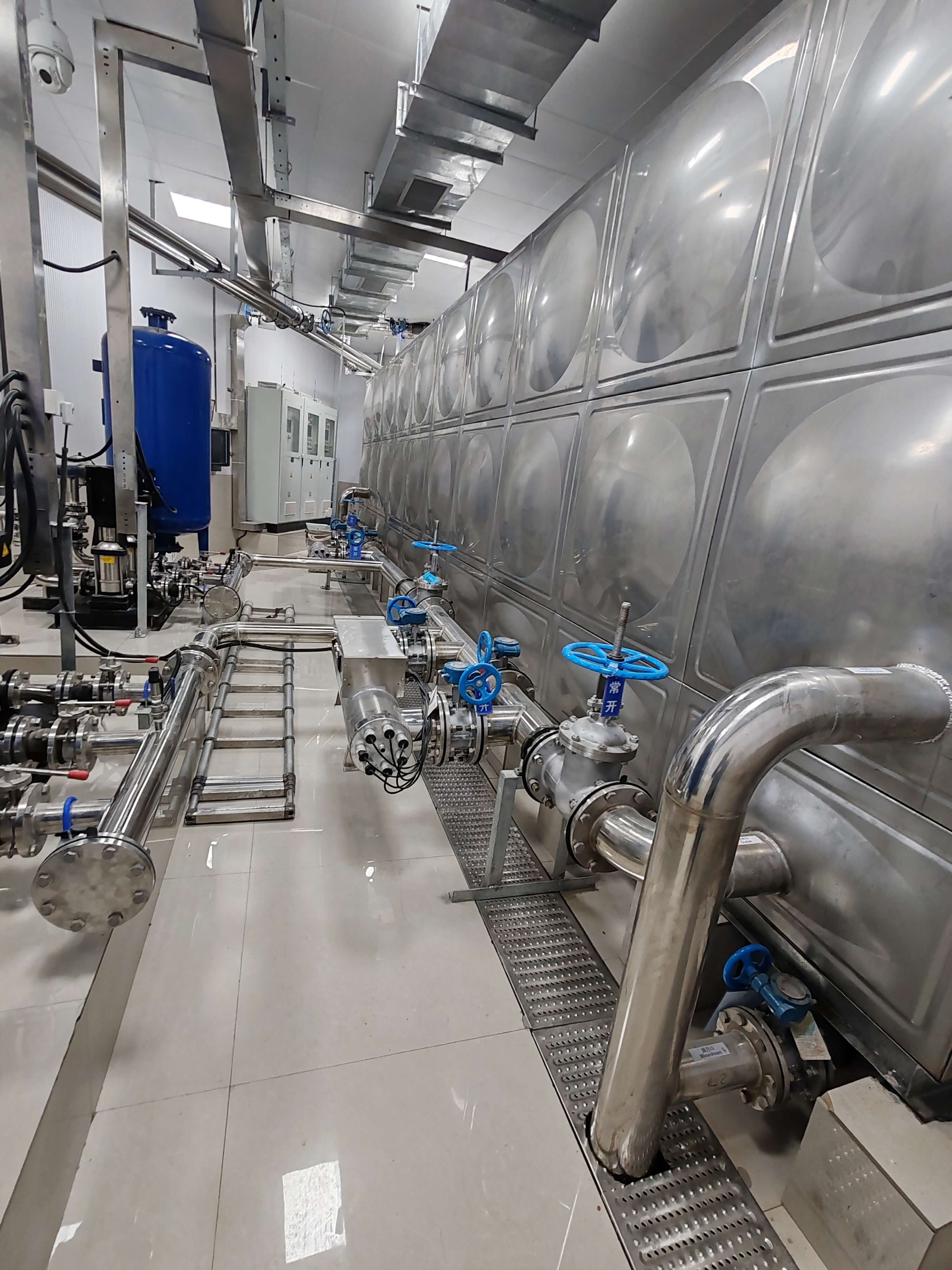

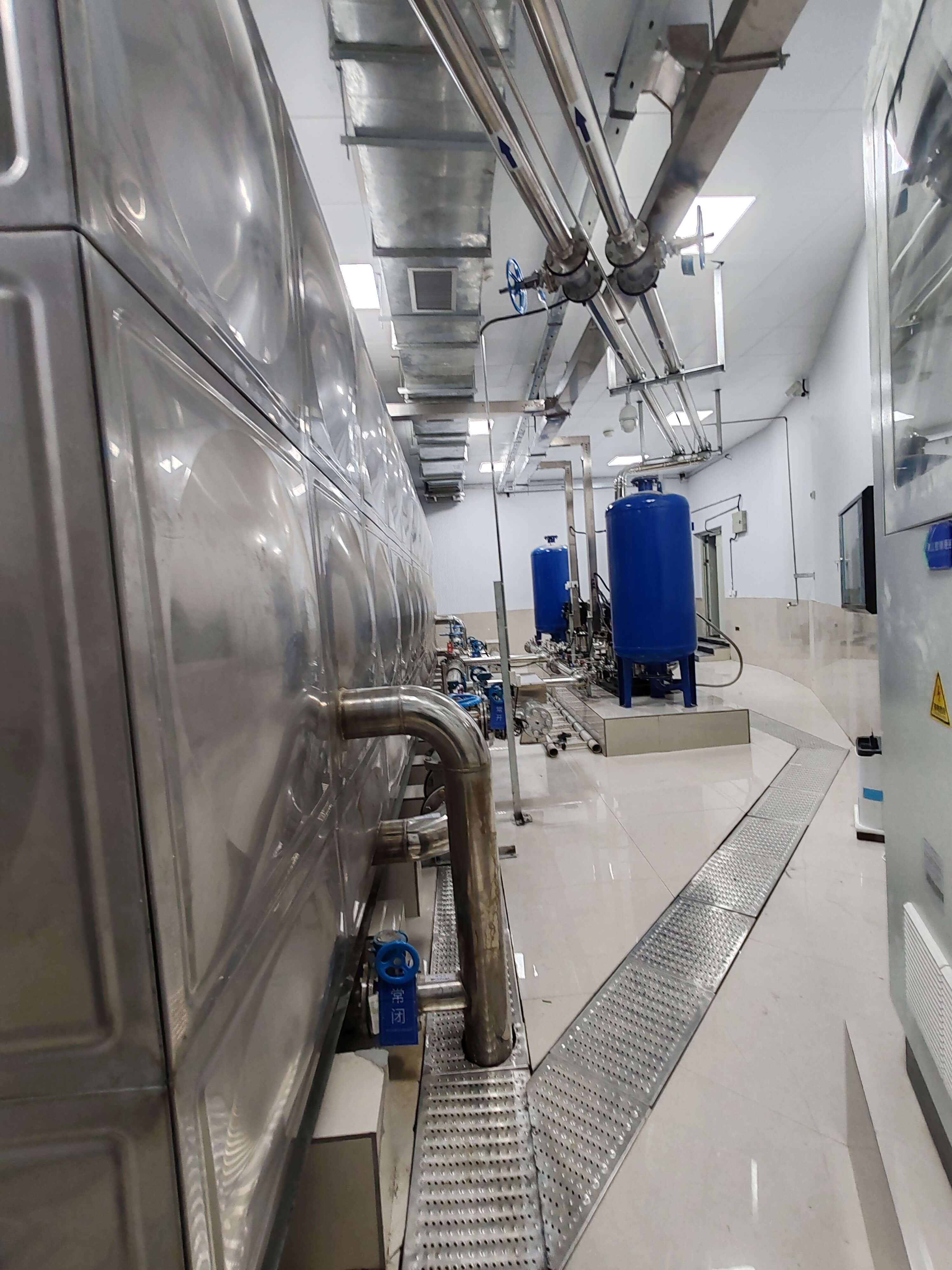

1. Резервуарная система

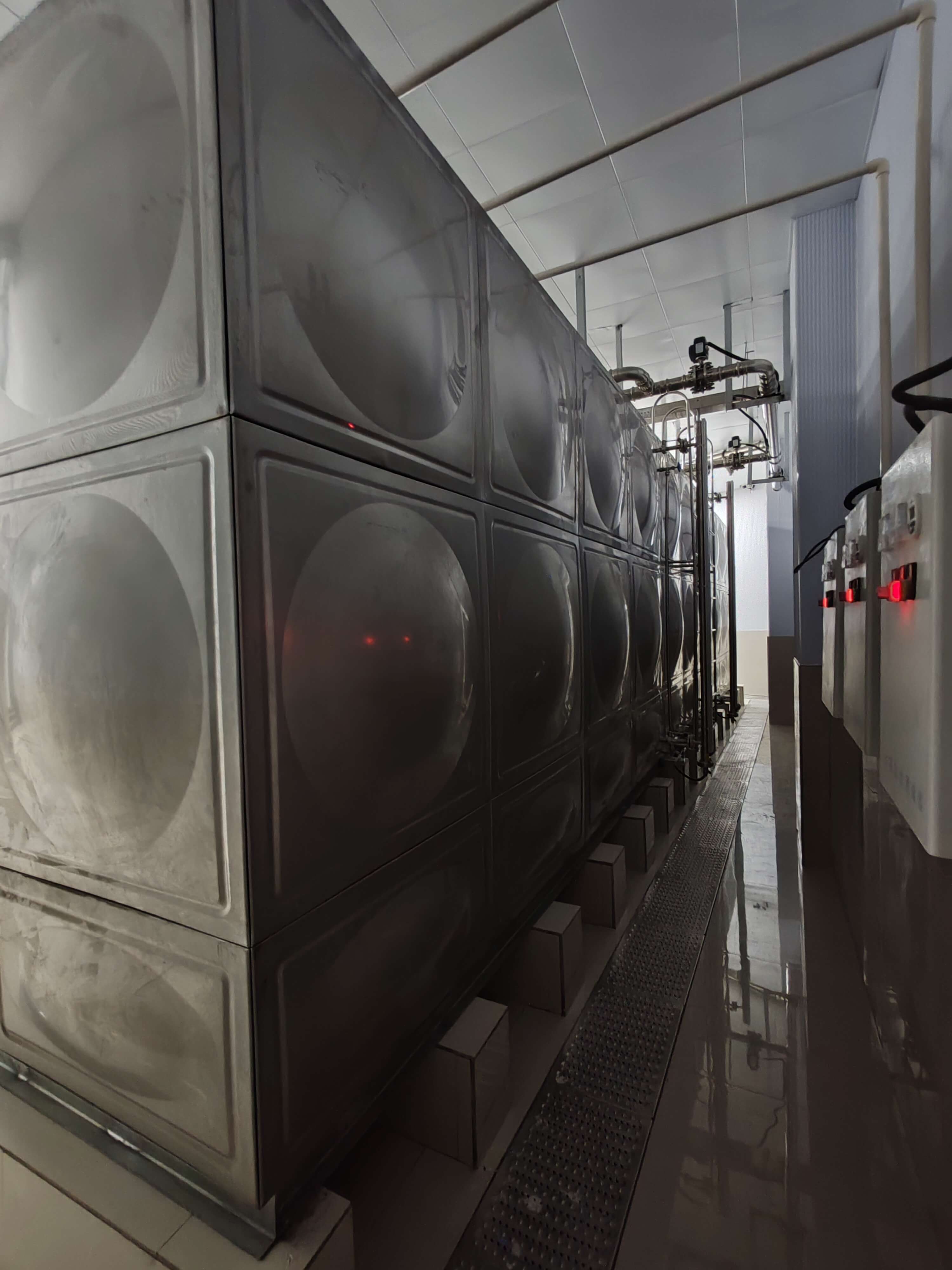

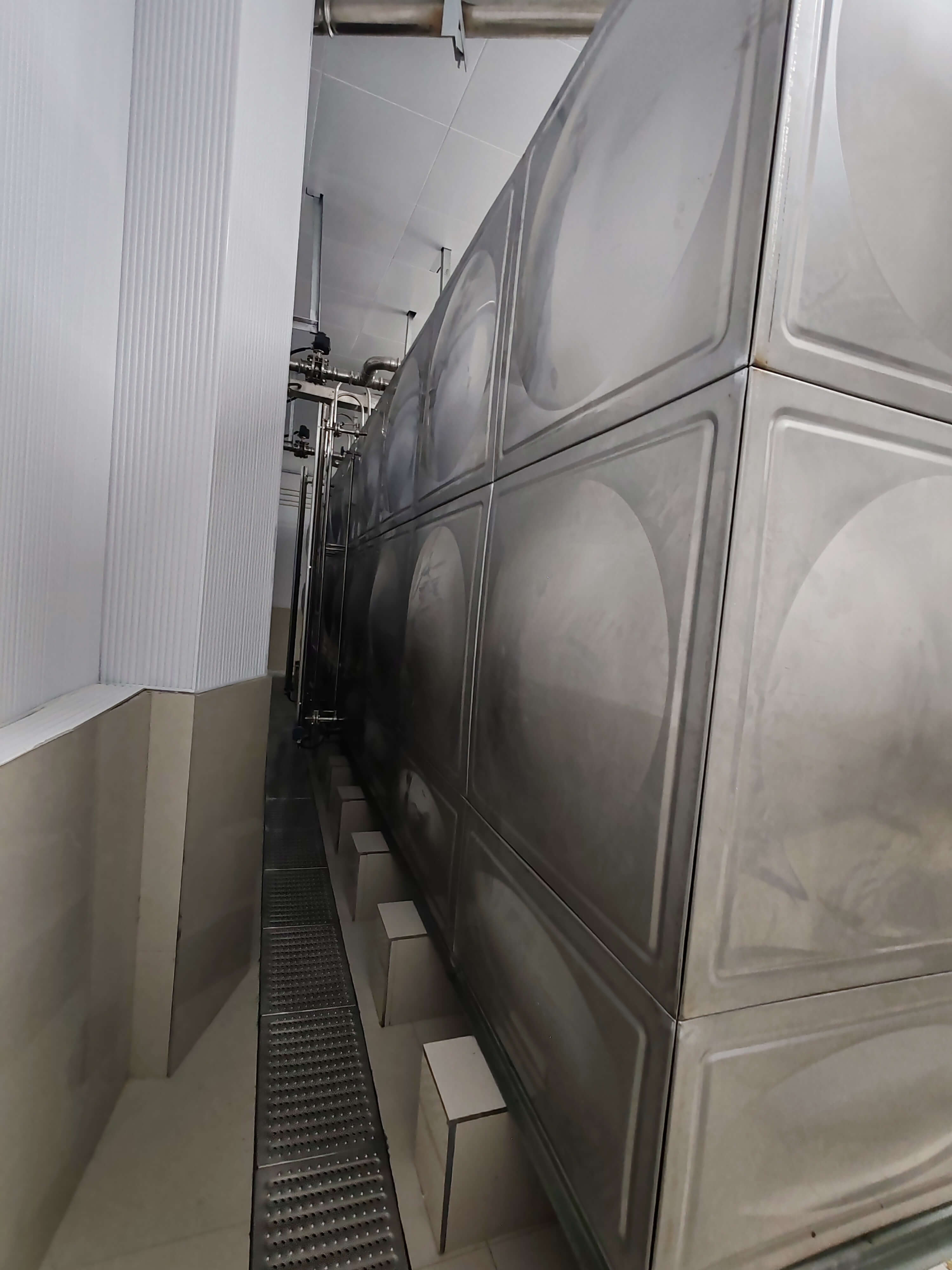

Модульный нержавеющий резервуар (размер:10m×3m×2.5m, с перегородкой)
Достаточный объём для повседневного потребления комплекса;
Внутренние перегородки оптимизируют движение воды, сокращают застойные зоны и помогают сохранять качество;
Пищевая нержавеющая сталь соответствует санитарным требованиям к питьевой воде.

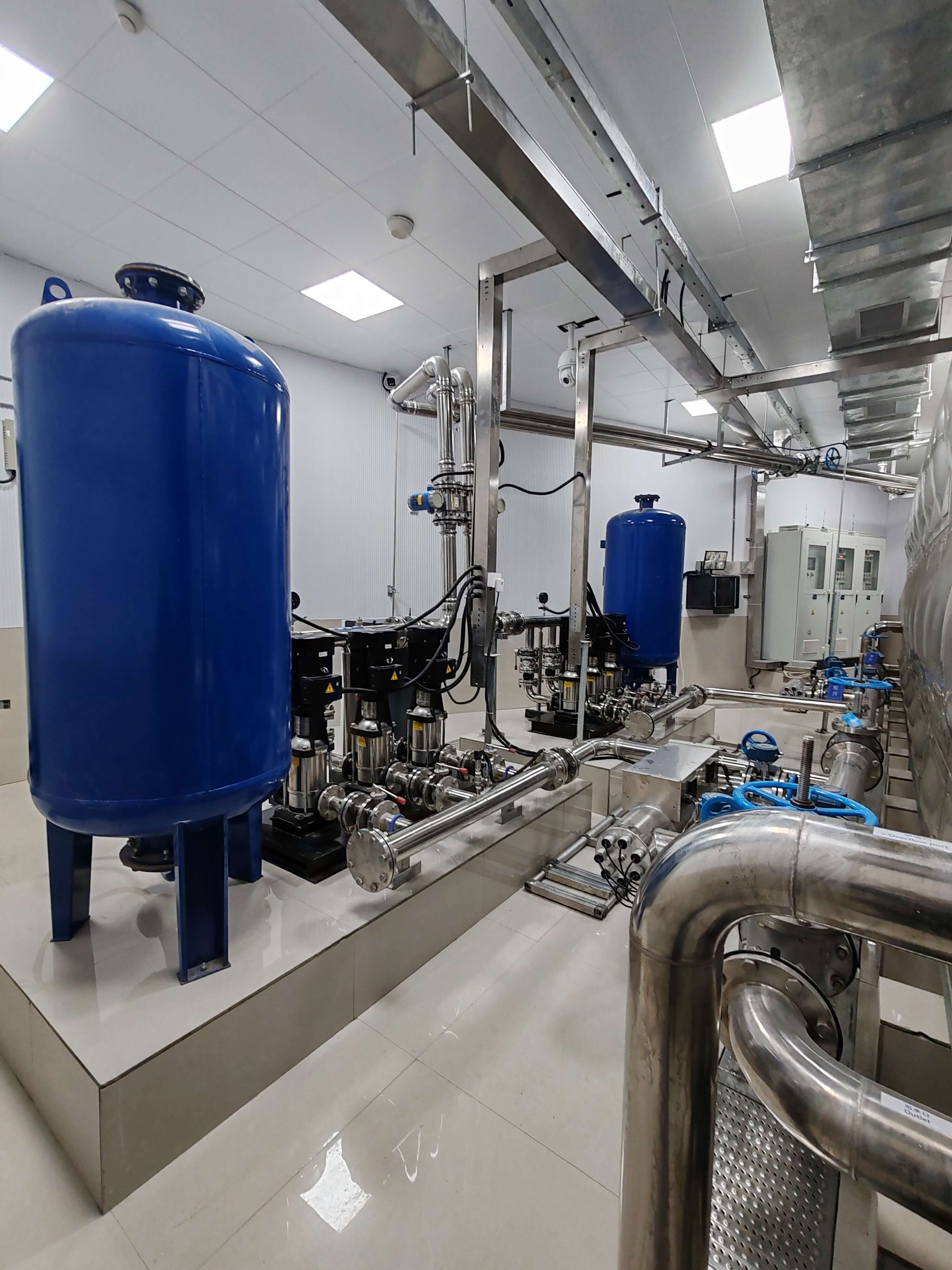

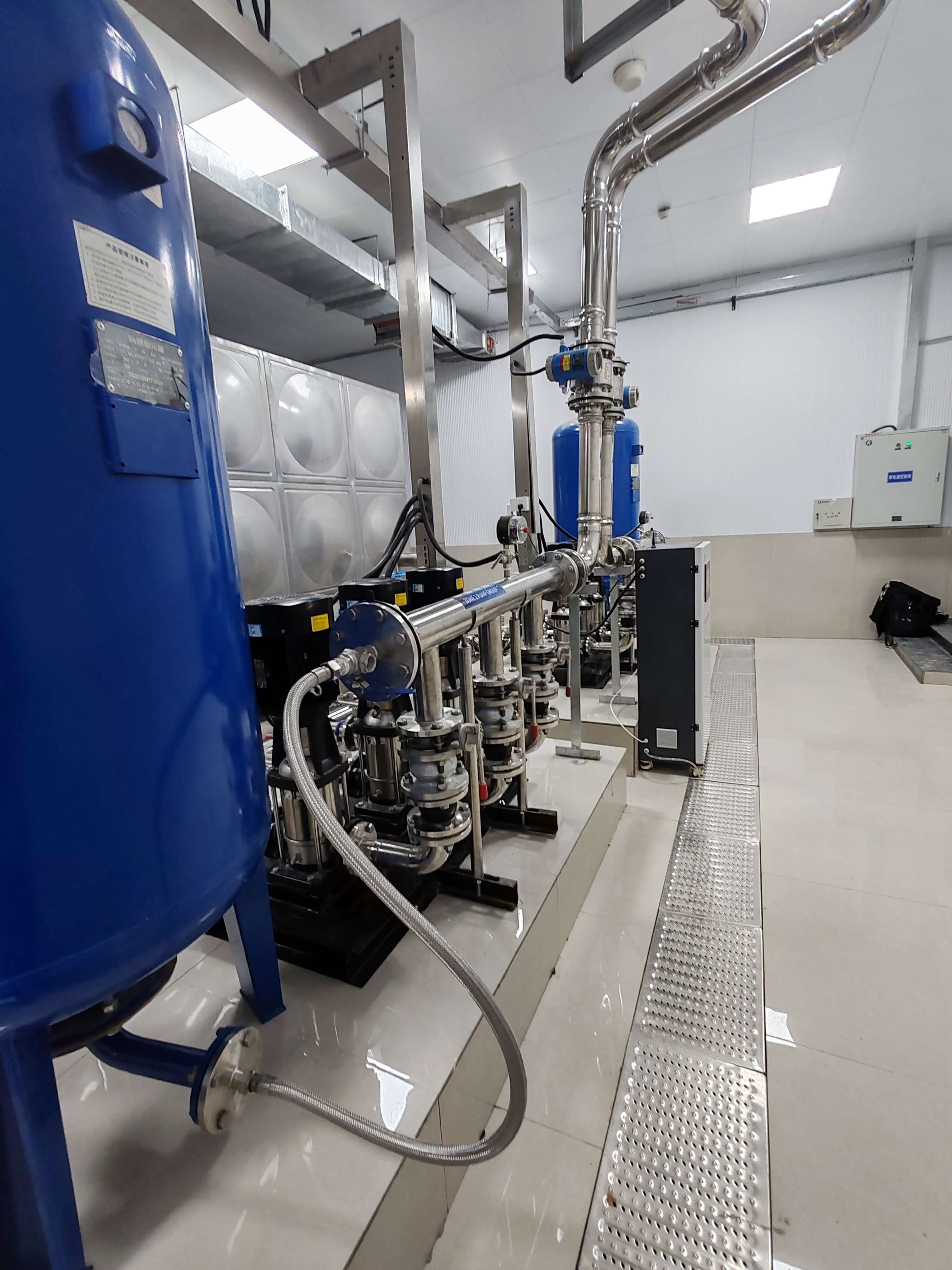

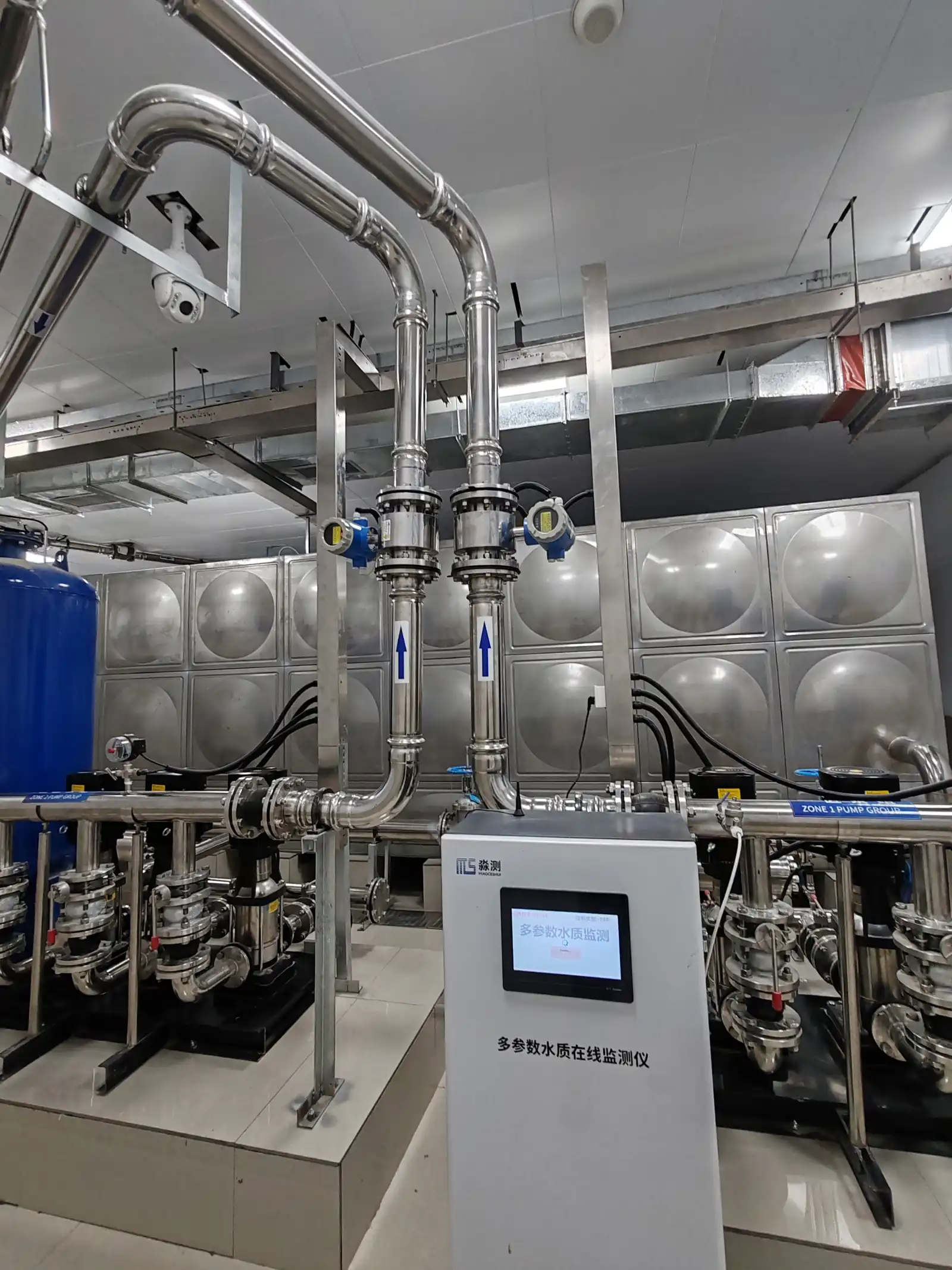

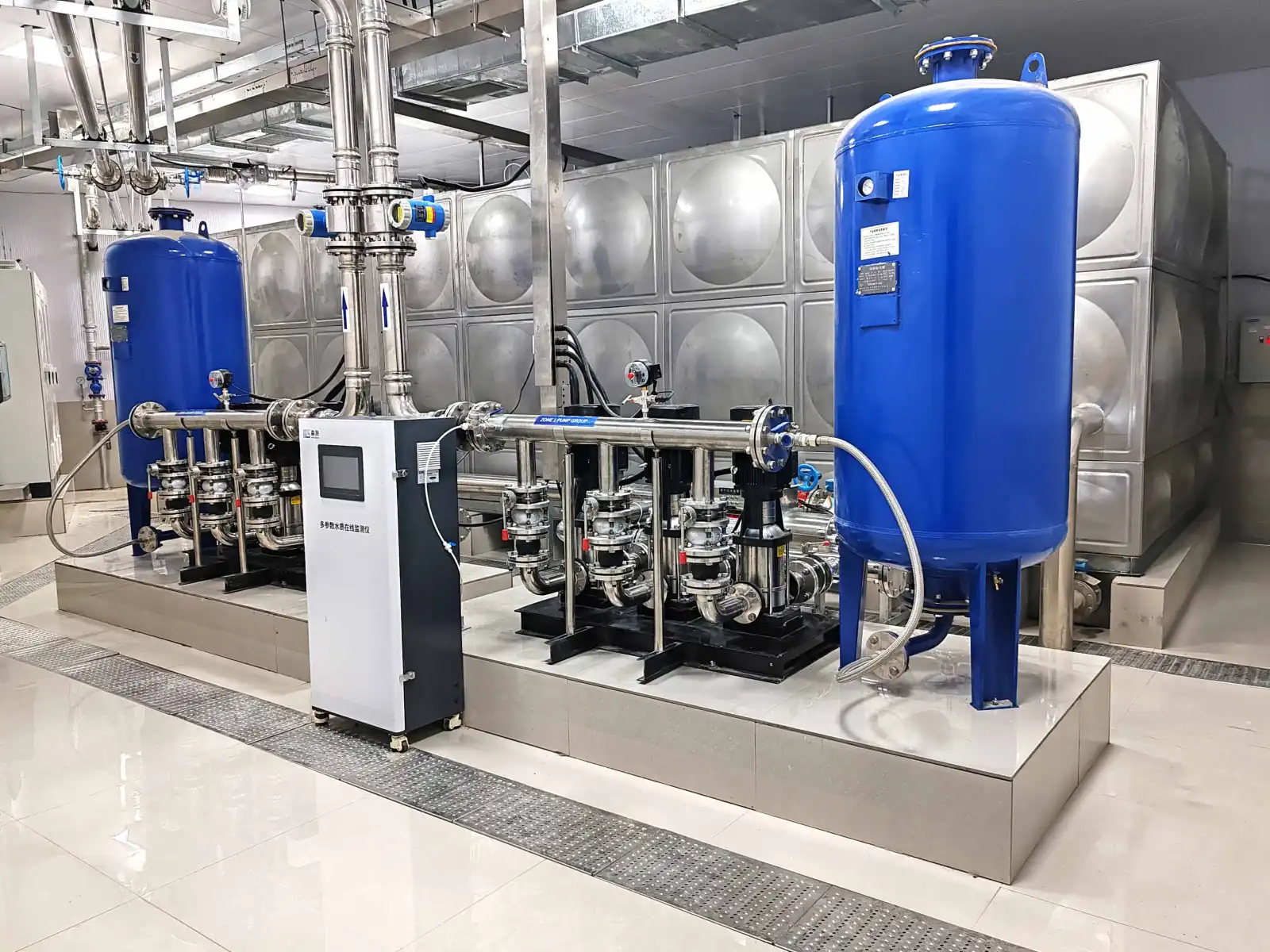

2. Насосы и арматура

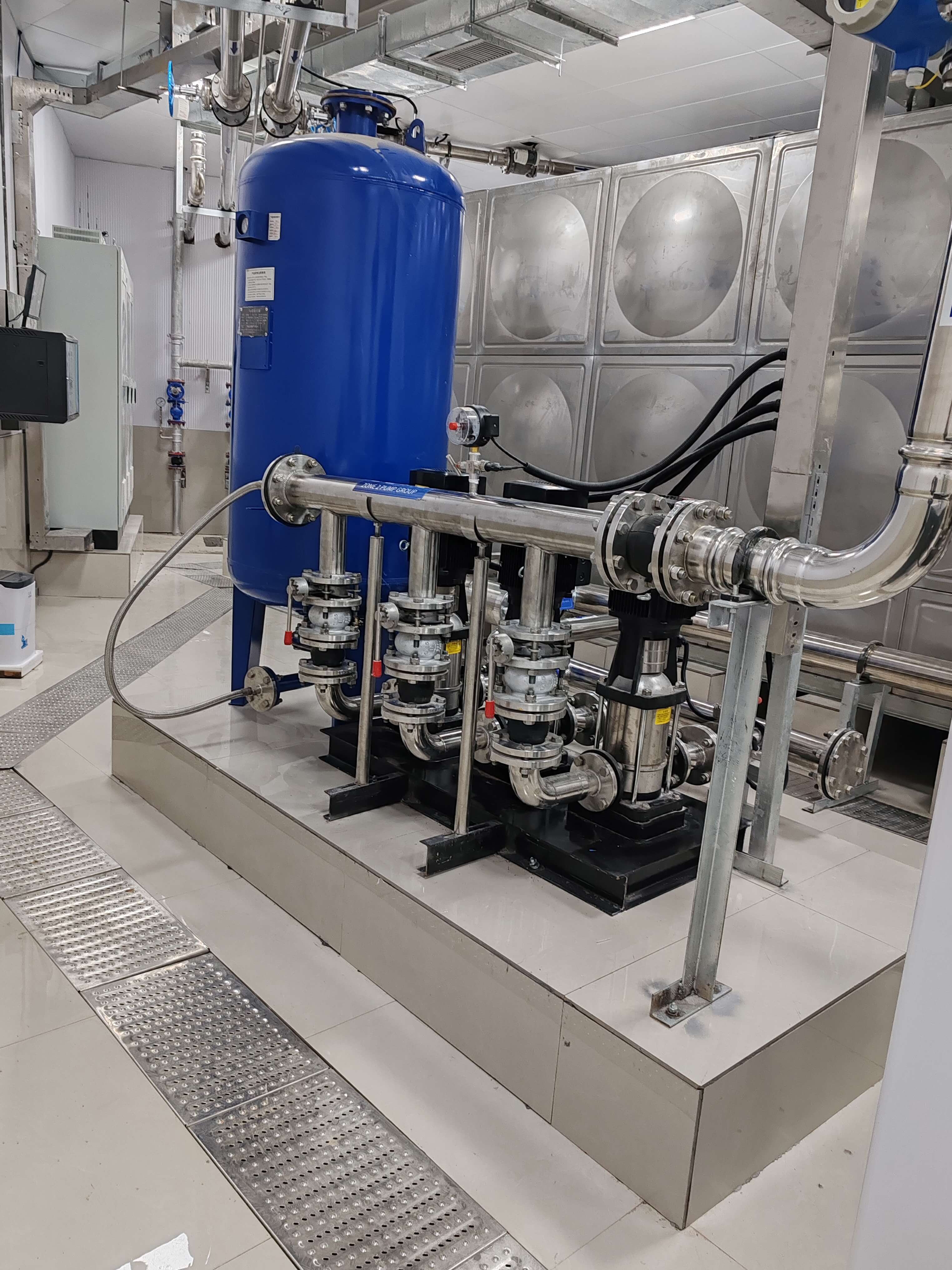

Комплект входной арматуры (модель:PHB-50-3): фильтрация, стабилизация давления и защита от обратного потока обеспечивают безопасность входа;
Комплект выходной арматуры (модель:PHL-50-3): обратные клапаны, регулирование и сброс давления поддерживают устойчивый выпуск;

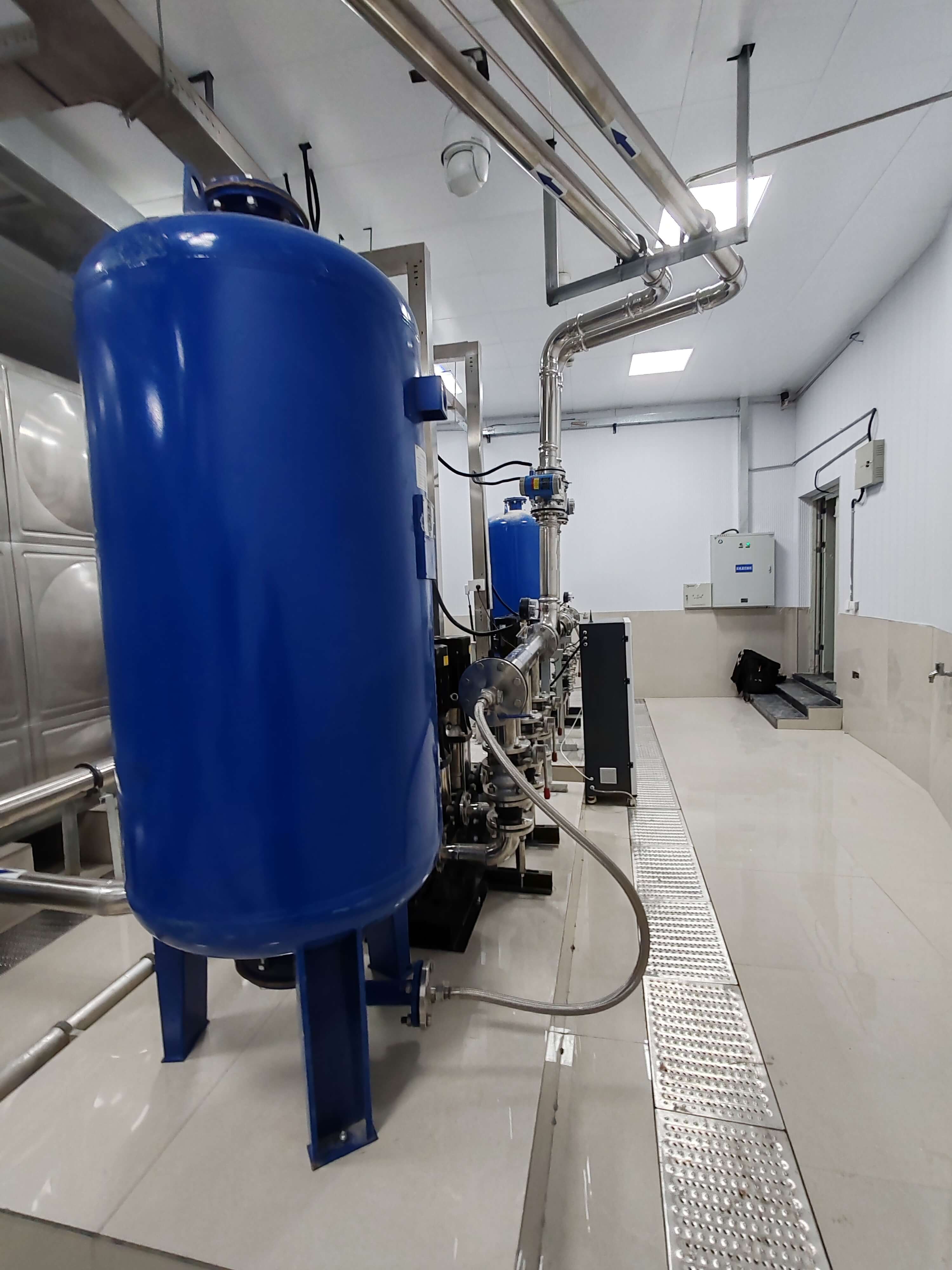

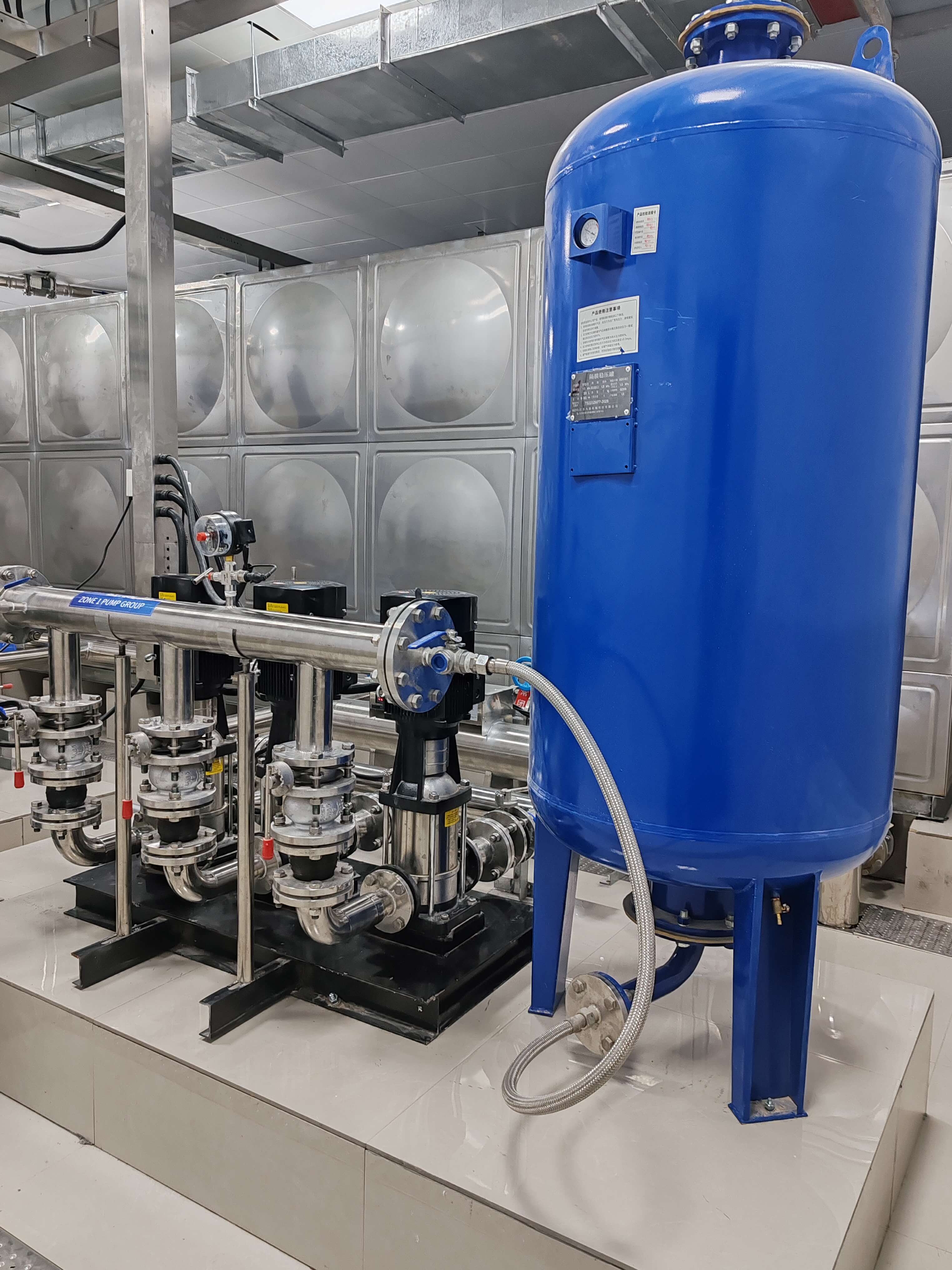

Мембранный гидропневматический бак (модель:SQL800×1.0MPa): сглаживает колебания давления и сокращает частые пуски насосов, продлевая ресурс.

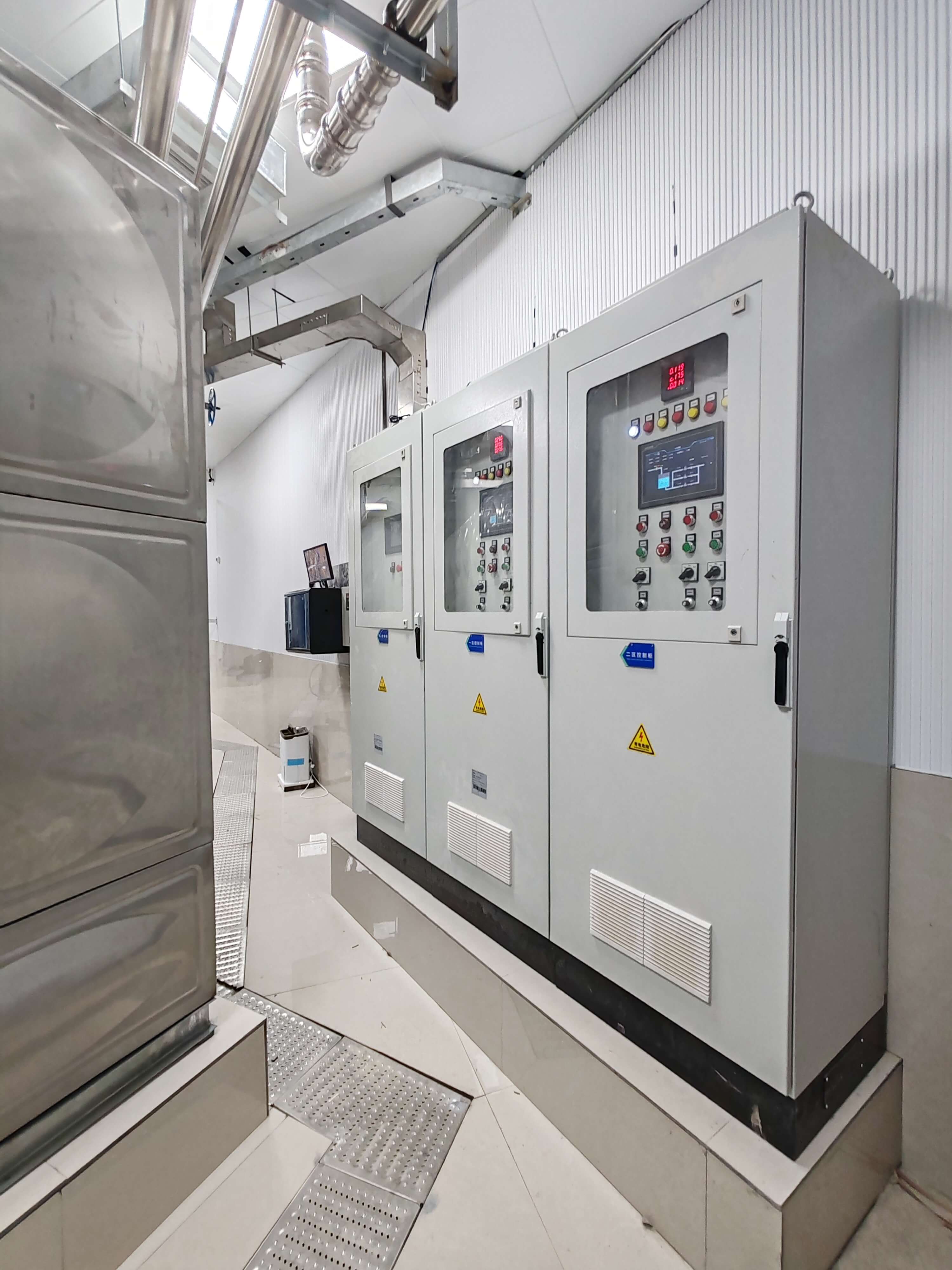

3. Интеллектуальное управление
ПолностьюABBчастотно-регулируемый шкаф (модель:PK-3H/4.0-Q）：
ОснащёнABBпроизводительными преобразователями частоты для плавного пуска, останова и бесступенчатого регулирования;
Частота насосов автоматически меняется по потреблению воды, обеспечивая заметную экономию;
PLCШкаф управления:
Автоматика поддерживает чередование насосов, переключение при отказе и дистанционный контроль;
Непрерывный сбор уровня, давления, тока и других параметров с аварийной сигнализацией.
4. Сопутствующее оборудование
Насосы, кабели и трубопроводные принадлежности выбраны и установлены по национальным нормам для общей совместимости и надёжности.
IV. Особенности реализации
Энергоэффективность: благодаряABBчастотной системе насосы работают по потребности; ожидаемая суммарная экономия достигает25%-30%；
Интеллектуальный мониторинг:PLCдистанционные операции и передача данных позволяют управляющей организации контролировать состояние с терминала;
Гигиена: резервуар с перегородками и+полностью закрытая система уменьшают риск вторичного загрязнения воды;
Надёжность: совместная работа бака и арматуры снижает гидроудары, обеспечивает устойчивую тихую работу;
Удобное обслуживание: модульная конструкция и сервисные подключения основных узлов снижают последующие затраты.
V. Результаты
Испытания после передачи показали устойчивое давление в заданном диапазоне и полное обеспечение24часов непрерывного потребления комплекса;
Шум ниже национальных пределов и не мешает жителям;
Совместная приёмка заказчика, управляющей организации и профильных ведомств пройдена с высокой оценкой эффективности, интеллектуального управления и обслуживания;
Система используется ежедневно, отзывы положительные, нагрузка на управляющий персонал значительно снижена.
VI. Итоги
Станция Байхэ Синьюань объединяет современное частотное управление, интеллектуальноеPLCуправление и гигиеничные резервуары в экономичное безопасное решение жилого водоснабжения. Проект показывает ценность эффективного проектирования, надёжного оборудования и автоматизации и служит примером для аналогичных комплексов.
